Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.10 X-sööturmoodulid
155
3.10.1.4 SIPLACE SmartFeeder Xi ehitus
3
Järgneval skeemil on kujutatud SIPLACE SmartFeeder Xi mudeli SIPLACE SmartFeeder 2 x 8
mm Xi näitel. SIPLACE SmartFeeder Xi tunneb ära selle kaldus ja soonelise pinna järgi eemal-
duskäepidemel.
3

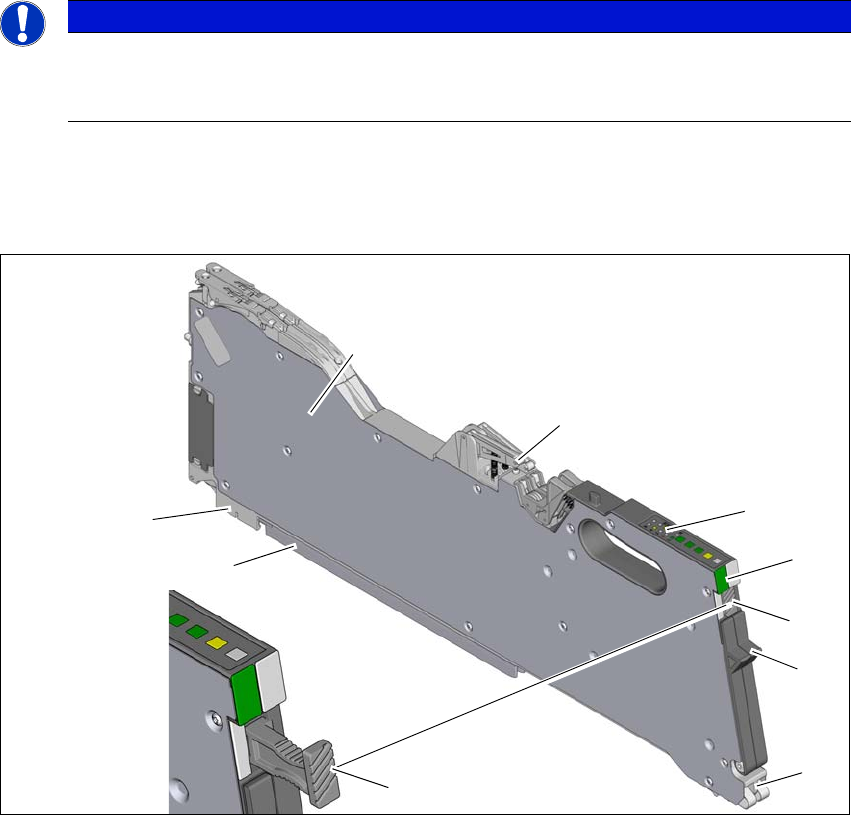

Jn 3.10 - 2 SIPLACE SmartFeeder 2 x 8 mm Xi
(1) Lindi juhikukanali sisendava koos lindivedruga
(2) Klapp kattekile konteineril
(3) Eemalduskäepide, dokitud (sooneline pind)
(4) Olekunäidik
(5) Juhtpaneel - LED-ekraan
(6) Kilenookur
(7) Lindi juhtkanali väljalase
(8) Eesmise liuguri juhik
(9) Tagumise liuguri juhik
MÄRKUS
SIPLACE SmartFeeder Xi maksimaalne kiirus.
SpeedStar C&P20 P2 suudab saavutada maksimaalse kiiruse ainult koos mudeliga
SIPLACE SmartFeeder Xi-ga.
(1)
(2)
(3)
(4)
(5)
(6)
(
8)
(
9)
(7)
(3)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.10 X-sööturmoodulid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
156
3.10.1.5 SIPLACE'i lintsööturmoodulitetehnilised andmed
Üldiselt on SIPLACE'i lintsööturmoodulite pikkus umbes 587 mm ja kõrgus umbes 200 mm. Teh-
nilised andmed on loetletud allolevas tabelis.
Häireservade maksimaalne kõrgus üle linditasku ülaserva on
≤ 3 mm. Kuna SIPLACE'i söötur-
moodulitel puuduvad kõrgeleulatuvad labad ja nad on lisaks sellele veel komponendilaua külge
ankurdatud, siis on ladumispea kokkupõrkeoht miinimumini vähendatud.
Lintsööturmoodul p x k
[mm]
Laius
[mm]
Koht hõiva-
tud
Transpordi-
samm [mm]
Lindi max
kõrgus
[mm]
*a
SIPLACE SmartFeeder 4 mm Xi 587 x 200 10,8 1 1 1,1
Pleissimissensoriga
SIPLACE SmartFeeder 8 mm Xi 587 x 200 10,8 1 1/2/4/8 3,5
Pleissimissensoriga
SIPLACE SmartFeeder 2x8 mm Xi 587 x 200 22,6 2 1/2/4/8 3,5
Pleissimissensoriga
SIPLACE SmartFeeder 12 mm X 587 x 200 22,6 24 - 16
*b
6,5
Pleissimissensoriga
SIPLACE SmartFeeder 16 mm X 587 x 200 22,6 2 4 - 20
*b
25
Pleissimissensoriga
SIPLACE SmartFeeder 24 mm X
587 x 200 34,4 3 4 - 32
*b
25
Pleissimissensoriga
SIPLACE SmartFeeder 32 mm X
587 x 200 46,2 4 4 - 40
*b
25
Pleissimissensoriga
SIPLACE SmartFeeder 44 mm X
587 x 200 58,0 5 4 - 52
*b
25
Pleissimissensoriga
SIPLACE SmartFeeder 56 mm X
587 x 200 69,8 64 - 64
*b
25
Pleissimissensoriga
SIPLACE SmartFeeder 72 mm X
587 x 200 81,6 7 4 - 80
*b
25
Pleissimissensoriga
SIPLACE SmartFeeder 88 mm X
587 x 200 105,2 9 4 - 96
*b
25
Pleissimissensoriga
SIPLACE SmartFeeder 104 mm X
587 x 200 128,9 11 4 - 96
*b
25
Pleissimissensoriga
Lindipoolid 178 kuni max 483 mm läbimõõt (7“ - 19“)
Vahetusaeg ≤ 8 s
*)a 8 mm paberlintide korral ei tohi paberi paksus ületada 1,6 mm. Komponenditasku pikkus ei tohi ületada lindi lii-
kumissuunas mõõdetuna 51 mm.
*)b 4mm sammudena
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.10 X-sööturmoodulid
157
3.10.2 SIPLACE Glue Feeder
Toote nr 00141400-xx SIPLACE Glue Feeder
3
Jn 3.10 - 3 SIPLACE Glue Feeder
3.10.2.1 Kirjeldus
SIPLACE Glue Feeder võimaldab liimitäppe komponendile paigutada enne selle kohale aseta-
mist. Linditäppe saab seejärel kontrollida SIPLACE Vision-süsteemi abil. Vajalikud liimitäpid saab
määratleda SIPLACE Pro komponendikuju redaktori abil ning samas saab ka määratleda, kas ük-
sikud liimipunktid kuuluvad kontrollimisele või mitte. SIPLACE Pros saab liimifunktsiooni aktivee-
rida ja desaktiveerida komponendiredaktoris. SIPLACE Glue Feeder on erisööturi moodul, mis
tuleb käsitsi häälestada kindla lauaraja fikseeritud funktsioonina. Üksikasjalikku kirjeldust vaa-
dake saksakeelsest SIPLACE Glue Feederi kasutusjuhendist [toote nr 00197218-01-xx.], inglis-
keelne [toote nr 00197219-xx]
