5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 j a V3 5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC. 713.1 Väljaanne 12/2020 260 5.10 Sööturmoodulite ülesseadmine 5.10.1 Juhised sööturmo…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.9 Visuaalse kontrolli teostamine
259
5

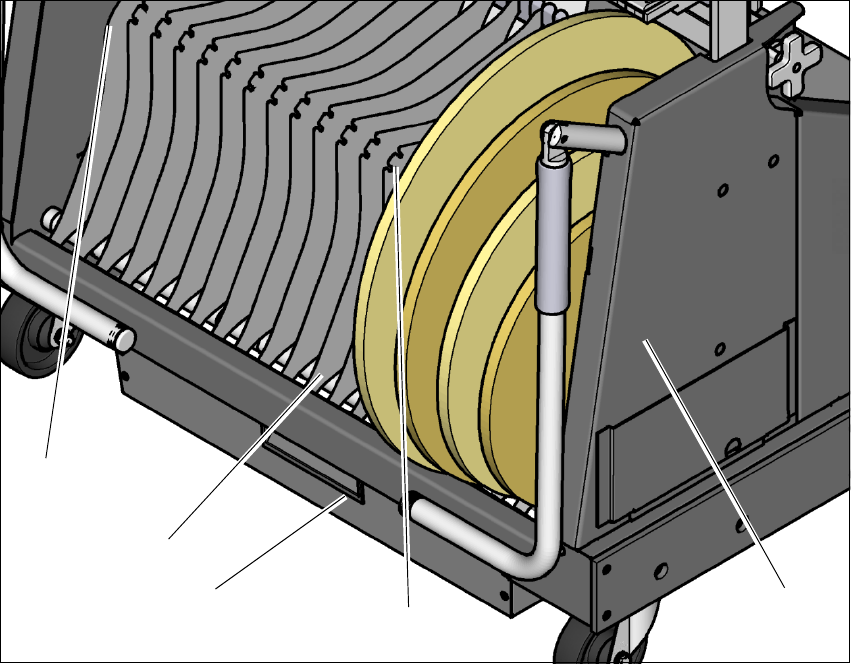

Jn 5.9 - 3 Eraldusplaadid lindikarbis
(1) Eraldusplaadi asend, kui võlle ei kasutata
(2) Eraldusplaatide juhikurööbas
(3) Lindijäätmekarp
(4) Eraldusplaadi asend võllide kasutamisel
(5) Lindikarp
(1)
(5)
(2)
(3)
(4)
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
260
5.10 Sööturmoodulite ülesseadmine
5.10.1 Juhised sööturmoodulite kasutamise kohta
Sööturmoodulid on täppisseadmed. Seetõttu tuleb sööturmooduleid käsitseda äärmise hooliku-
sega.
Vältige sööturmoodulite kokkupõrkeid tõketega.
Ärge laske sööturmooduleid kukkuda.
Kasutage korraliste hoolduste läbiviimisel sobivaid tööriistu.
5.10.2 X-sööturmoodulite eemaldamine komponendilaualt
5

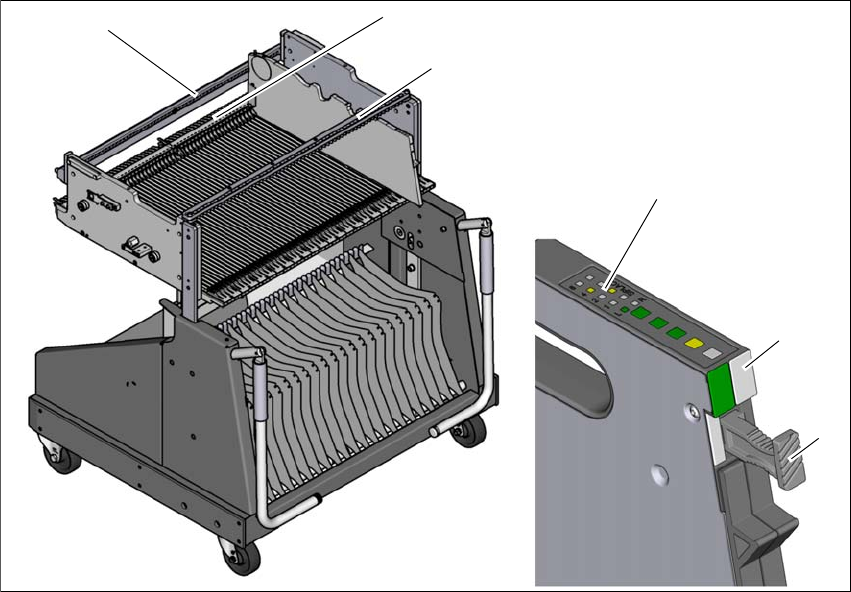

Jn 5.10 - 1 X-sööturimoodulite eemaldamine komponendilaualt
(1) Eemaldamiskäepide
(2) Olekunäidik
(3) LED-ekraan
(4) Latt sööturi kõrguse kontrollimiseks
(5) Link sööturimoodulite lukustamiseks
(6) Tsentreerimissiin
(2)
(1)
(4)
(5)
(6)
(3)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.10 Sööturmoodulite ülesseadmine
261
Ooterežiimis põleb olekunäidik (pos 2 Jn 5.10 - 1
, lk 260) roheliselt, kui X-telje sööturimoodul
sisaldub seadistuses. Kui sööturmoodulit aktuaalses seadistuses ei sisaldu, siis jääb olekunäidik
kustunud seisundisse.
Sööturimoodul on lingiga komponendilaua külge lukustatud ja teda pole võimalik välja tõmmata.
Kui soovite sööturmooduli komponendilaualt eemaldada, siis toimige järgmisel viisil:
Vajutage eemalduskäepidet (pos 1 Jn 5.10 - 1, lk 260). Eemaldamiskäepide hüppab välja ja
olekunäidik lülitub välja.
Oodake umbes 1 sekund, kuni lukk (pos 4 Jn 5.10 - 1, lk 260) vabastab sööturmooduli.
Tõmmake sööturmoodul eemalduskäepidemest hoides komponendilauast välja. Kui ooteaeg
kestab üle 5 sekundi, siis lukustub sööturmoodul uuesti. Olekunäidikus süttib punane tuli.
Laske eemaldamiskäepidemel taas fikseeruda. Kui sööturimoodul sisaldub aktuaalses sea-
distuses, siis põleb olekunäidik roheliselt ja LCD-näidikule kuvatakse taas rajanumber ning
sammupikkus.
5.10.3 X sööturi mooduli kasutamine
5.10.3.1 X-sööturmooduli kontrollimine enne kasutamist
Kontrollige enne komponendilaual sööturmooduli kasutamist järgmisi punkte:
Sööturmoodul peab olema laitmatus seisukorras.
Kontrollige kerge vajutusega, et kattekilenookur (pos 2 Jn 5.10 - 2, lk 262) pole kinni kiilunud.
Kontrollige, kas haaramisakna (pos 3 in Jn 5.10 - 2, lk 262) piirkond on
lahtistest komponentidest tühi.
5
5
Suruge hooba (pos 4 Jn 5.10 - 2, lk 262) veidi ettepoole, et avada haaramisaken (pos 3 jn
5.10 - 2
, lk 262). Nii tõuseb haaramisaken veidi ülespoole.
5
Eemaldage haaramisakna alt kõik lahtised komponendid.
Sulgege haaramisaken (pos 3 Jn 5.10 - 2, lk 262), viies hoova tagasi (nr 4 joonisel 5.10 - 2,
lk 262
).
MÄRKUS
Tühjendage komponentide jäätmesahtel (pos 5 jn 5.10 - 2, lk 262) enne, kui kompo-
nendid sööturimoodulist välja raputate.
MÄRKUS
Pingutatud kattekile jätkab komponendilindi transporti, kui lint on sisestatud ja avab kom-
ponendid.
Ärge suruge hooba (nr 4 joonis 5.10 - 2, lk 262), kui lint on sisestatud.
