5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 j a V3 5.6 Alarmiinfo ja onlain-abi Alat es tarkvaraversioonist SC.713.1 Väljaanne 12/2020 244 5.6 Alarmiinfo ja onlain-abi Kui ladumismasina tööt amise ajal…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.5 Kasutajaliides
243
5.5.6 Rakendusorienteeritud käsitsemine värvikoodiga märgiste alusel
Ikoonid, nupud ja vaated võivad olla värviliselt esile tõstetud. Erinevate värvidega esiletõstmise
abil märkate kohe, millal nt osutub vajalikuks operaatoripoolne sekkumine või esineb hoiatusi.
Jaamatarkvara kasutab esiletõstmisel järgmisi värvikoode:
5
Värvus Olek Tähendus
Punane Alarm Nõutav operaatori sekkumine.
Ainult vaatel „Sööturimoodulid, komponendid ja otsakud“
Oranž Hoiatus Operaatorile on juhis.
Operaatoripoolne kohene sekkumine pole aga vajalik.
Ainult vaatel „Sööturimoodulid, komponendid ja otsakud“
Roheline Töötluses Ikoon või nupp omab ladumismasina üle kontrolli ja olek on
korras.
Ainult vaadetel „Tootmine“, Sööturimoodulid, komponendid ja
otsakud“, „Plaadid“, „Kontrollige andureid ja funktsioone“ ja
„Hooldus“.
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.6 Alarmiinfo ja onlain-abi Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
244
5.6 Alarmiinfo ja onlain-abi
Kui ladumismasina töötamise ajal esineb alarme, siis kuvatakse kasutajaliidese olekuväljal olev
alarmiteade punaselt. Ikoon
Alarmiinfo muutub aktiivseks.
Esiletõstetud nupp tööriistaribal annab märku, et vaja on operaatoripoolset sekkumist.
5
Jn 5.6 - 1 Vaade koos häireteatisega (näide)
Legend joonisele 5.6 - 1
(1) Ikoon "Alarmiinfo": abi kuvamiseks aktuaalse alarmi kohta
(2) Ikoon "Üksikasjad": üksikasjaliku informatsiooni ettekutsumiseks (nt veaallikas, tekkimisaeg)
(3) Alarminumber
(4) Alarmiteade: lühiinformatsioon alarmi kohta
(5) Ikoon "Alarmi kinnitamine": alarminäidu kustutamiseks
(1)
(2) (3)
(4)
(5)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.6 Alarmiinfo ja onlain-abi
245
5.6.1 Informatsiooni kuvamine aktuaalse alarmi kohta

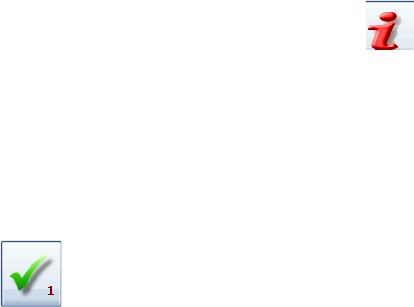

Klõpsake aktuaalse alarmi kohta informatsiooni kuvamiseks ikoonile , et käivitada jaamaar-
vuti
abisüsteem. Avaneb alarmiinfot sisaldav abisüsteemi põhiaken. Informatsioon kehtib alarmi
kohta, mida hetkel kuvatakse ja millest abi käivitati.
Kui alarm on kõrvaldatud ja ladumismasin teeb kõrvaldamise automaatselt kindlaks, siis kustuta-
takse alarm näiduväljast automaatselt.
Kui kõrvaldamist automaatselt ei tuvastata, siis saab alarmi olekuväljalt käsitsi ära kustutada.
Selleks klõpsake ikoonile . Alarmiteadet enam näiduväljal ei kuvata.
