6.1.4 Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
Toote nr 03005191-xx Magasin 2 imiotsaku jaoks
Toote nr 03001807-xx Magasin 1 imiotsaku jaoks
6

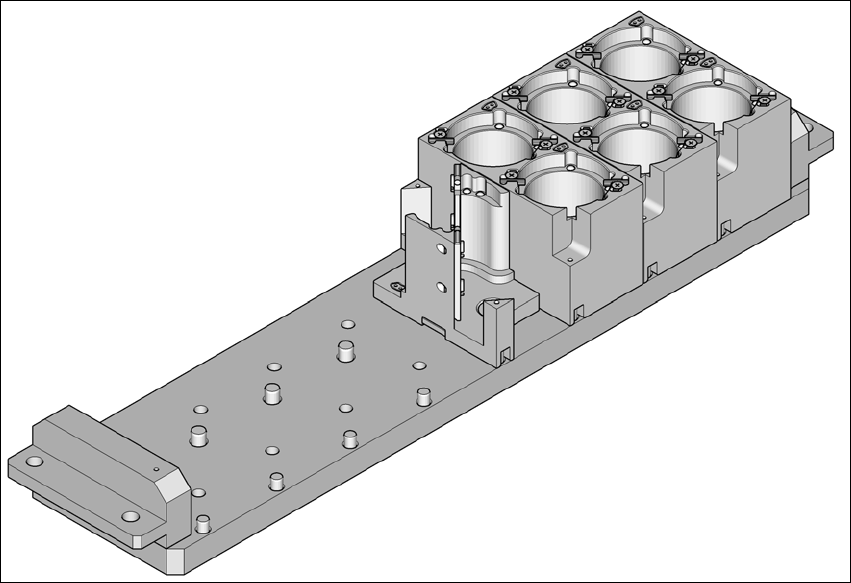

Jn 6.1 - 10 Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
6.1.4.1 Kirjeldus
Antud imiotsakute vahetaja mahutab kuni 12 salve. Saadaval on kaks erinevat magasinitüüpi:
standardmagasinid ja eriimiotsakute või haaratsitega magasinid. Magasinid paiknevad ühisel kan-
duril. Need tsentreeritakse kahe silindertihvti abil ja kinnitatakse kahe peitpeakruviga.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsakute vahetaja
295
6.1.4.2 Tehnilised andmed
6
6
Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
Magasinide arv Maks. 8 magasini 16 imiotsakugaraaži jaoks
Imiotsakupesade arv vabalt konfigureeritav
Standardne konfiguratsioon 3 magasini, igas kaks imiotsakugaraaži
1 magasin, 1 imiotsakugaraaž
Imiotsakute tüübid 4 xx adapteriga
5xx (standardne)
9 xx adapteriga
Eriotsak, haarats
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
296
6.1.4.3 SIPLACE TwinStari imiotsakute vahetusmehhanismi asukoht
6

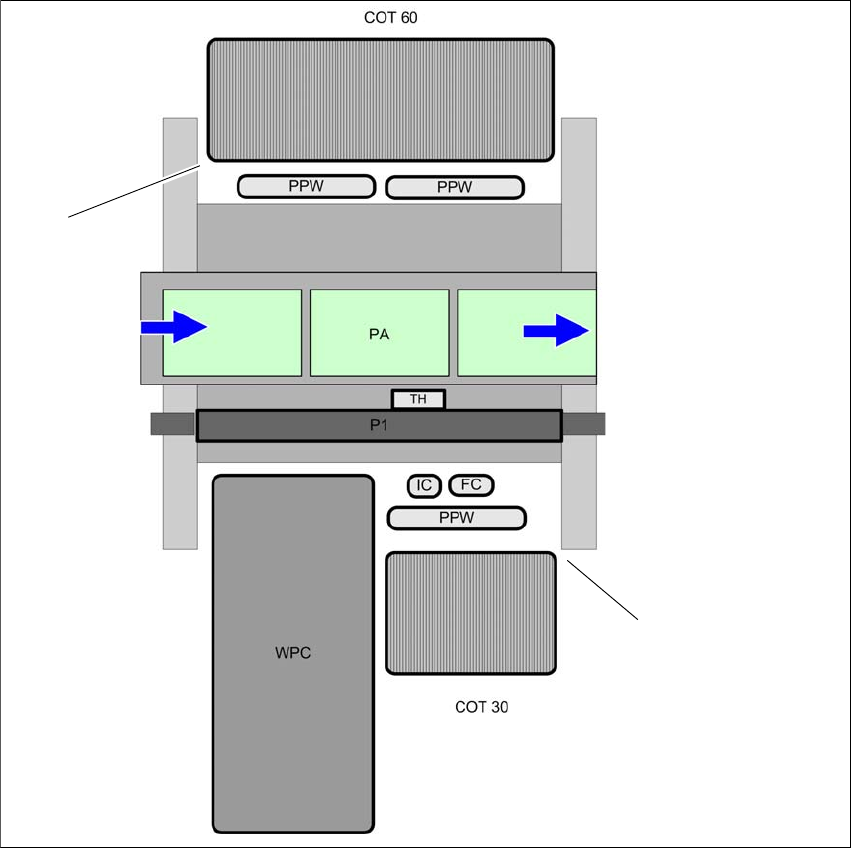

Jn 6.1 - 11 SIPLACE TwinStari imiotsakute vahetusmehhanismi asukoht - näide
6
(1) Komponendikäru 60 välimises positsioonis
(2) Komponendikäru 30 välimises positsioonis
(NC) Imiotsakute vahetaja
(PA) Ladumisala
(1)
(2)
