6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.4 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
300
6.4 Waffle Pack Changer (WPC5/WPC6)
WPC5 talitlus ja tehnilised andmed on WPC6-ga väga sarnased. WPC6-l on samuti seiskumatu
moodul.
6.4.1 Kirjeldus
Waffle Packi vaheti varustab Waffle Packi kandikuid komponentidega, et vältida ülemäärast aja-
kulu Waffle Packi kandikute säilitamise ja automaatse vahetamise ajal. Individuaalne, programmi-
tav ligipääs kuni 28 Waffle Packi kandikule suurendab ka kasutatavate komponentide valikut.
Waffle Packi vaheti on integreeritud alusraamiga ning seda on kerge mujale paigutada. Viimane
tarnitakse ladumismasinal realiseeritud trükkplaadikonveieri kõrgusele seatult, teda saab aga liht-
sate toimingutega kliendispetsiifilise trükkplaadikonveieri kõrguse 900, 930 ja 950 mm peale
seada. Vabasse kohta tuleb seadistada 30-kohaline vahetuslaud.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.4 Waffle Pack Changer (WPC5/WPC6)
301
6.4.2 Ülevaade
Toote nr 00119827-xx WPC5
Toote nr 00119828-xx WPC6
6

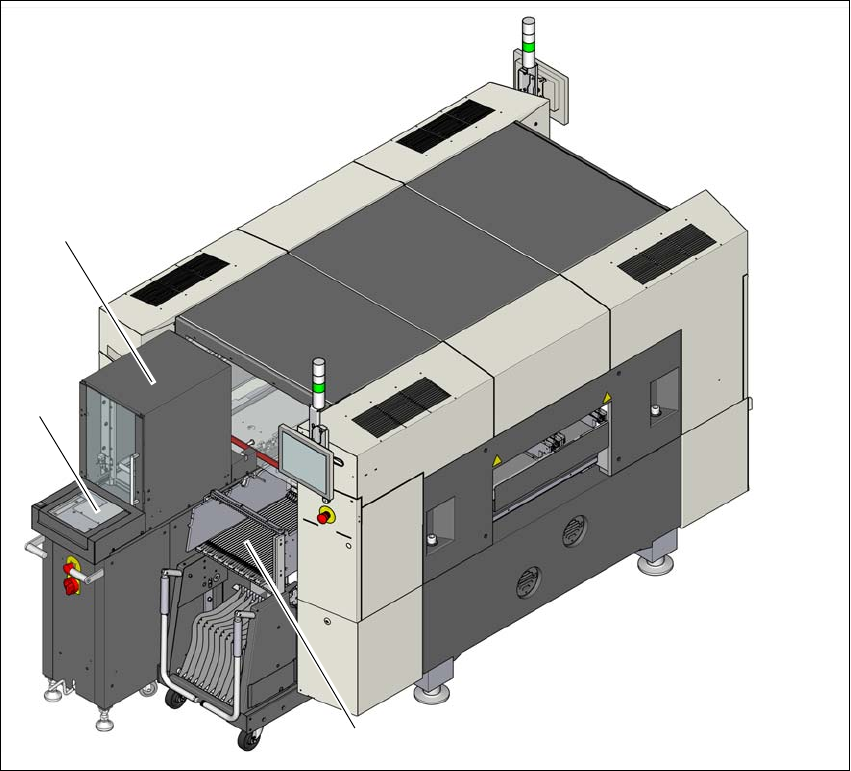

Jn 6.4 - 1 WPC6 masinal SIPLACE SX1/SX2
(1) WPC6
(2) Seiskumatu moodul (ainult WPC6)
(3) 30-rajaline komponendikäru
(1)
(3)
(2)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.4 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
302
6.4.3 Ohutusjuhised
6
6
6
6.4.4 Näpunäiteid kasutamise kohta
6
6.4.4.1 Käitamine, hooldus, teenindus
Waffle Packi vaheti käitamist, hooldamist ja teenindamist puudutavat üksikasjalikku teavet vaa-
dake Waffle Packi vaheti juhenditest.
HOIATUS
Vigastusoht.
Vigastusoht Waffle Packi vaheti juures, kui ladumismasin töötab.
Masina töö ajal ärge pange käsi Waffle Packi vaheti ja masina aluse vahele.
HOIATUS
Nõue käitamisele Waffle Packi vaheti dokkimine ladumismasinale.
Waffle Packi vahetit ei tohi kasutada, kui see pole ladumismasina külge dokitud.
Waffle Packi vaheti juhtimiskaabli võib ühendada/eemaldada ühenduspesaga/ühen-
duspesast vaid siis, kui Waffle Packi vaheti on ladumismasina külge dokitud.
Toitekaabli võib ühendada/eemaldada välise toiteallikaga/välisest toiteallikast vaid
siis, kui Waffle Packi vaheti on ladumismasina külge dokitud.
MÄRKUS
Pidage kinni sisselülitamise järjekorrast.
Kui ladumismasinale on paigaldatud kaks Waffle Packi vahetit, pidage kinni nende sis-
selülitamise järjekorrast. Vastasel korral võib tekkida vigu (nt CAN-lüliti viga).
Enne SIPLACE'i ladumismasina sisselülitamist lülitage alati sisse Waffle Packi va-
heti.
Vea korral lülitage Waffle Packi vaheti ja SIPLACE'i ladumismasin välja ning ette-
nähtud järjekorras uuesti sisse. Pidage kinni nõutavatest ooteaegadest.
