6 Jaamapikendused Kasutusjuhend SIP LACE SX1/SX2 Edition V2 ja V3 6.4 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist S C.713.1 Väljaanne 12/2020 300 6.4 W affle Pack Changer (WPC5/WPC6) WPC5 talitlus ja tehni…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.3 Sisendkonveieri pikendus
299
6.3 Sisendkonveieri pikendus
Toote nr 00520560.xx Sisendkonveieri pikendus üksikkonveierile
Toote nr 00520561.xx Sisendkonveieri pikendus kaksikkonveierile
6.3.1 Kirjeldus
Trükkplaadi ribakoodiskannereid saab paigaldada sisestuskonveieri pikendusele.
6

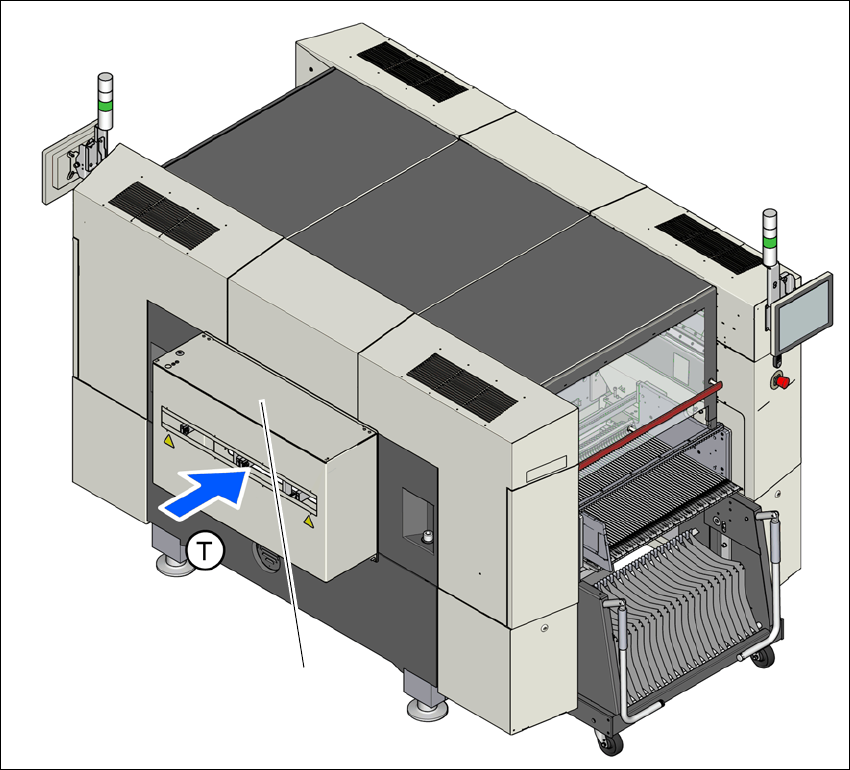

Jn 6.3 - 1 Sisestuskonveieri pikendus SIPLACE SX1/SX2 jaoks
(1)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.4 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
300
6.4 Waffle Pack Changer (WPC5/WPC6)
WPC5 talitlus ja tehnilised andmed on WPC6-ga väga sarnased. WPC6-l on samuti seiskumatu
moodul.
6.4.1 Kirjeldus
Waffle Packi vaheti varustab Waffle Packi kandikuid komponentidega, et vältida ülemäärast aja-
kulu Waffle Packi kandikute säilitamise ja automaatse vahetamise ajal. Individuaalne, programmi-
tav ligipääs kuni 28 Waffle Packi kandikule suurendab ka kasutatavate komponentide valikut.
Waffle Packi vaheti on integreeritud alusraamiga ning seda on kerge mujale paigutada. Viimane
tarnitakse ladumismasinal realiseeritud trükkplaadikonveieri kõrgusele seatult, teda saab aga liht-
sate toimingutega kliendispetsiifilise trükkplaadikonveieri kõrguse 900, 930 ja 950 mm peale
seada. Vabasse kohta tuleb seadistada 30-kohaline vahetuslaud.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.4 Waffle Pack Changer (WPC5/WPC6)
301
6.4.2 Ülevaade
Toote nr 00119827-xx WPC5
Toote nr 00119828-xx WPC6
6
Jn 6.4 - 1 WPC6 masinal SIPLACE SX1/SX2
(1) WPC6
(2) Seiskumatu moodul (ainult WPC6)
(3) 30-rajaline komponendikäru
(1)
(3)
(2)
