4 Ülesseadmine ja käikuvõtmine K asutu sjuhend SIPLACE SX1/SX2 Edi tion V2 ja V3 4.1 Konfiguratsioon transpordil ja tarnimisel Alates tarkvaraver sioonist SC.7 13.1 Väljaanne 12/2020 186 4.1.5.2 T ranspordivahendid T eis…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.1 Konfiguratsioon transpordil ja tarnimisel
185
4.1.4.4 Kahveltõstuki toetuspunktid transpordikastis või kaubaalusel oleva masina trans-
portimisel
Positsioneerige kahveltõstuk üksnes (A)-ga märgistatud punktidesse. Jn 4.1 - 1 lk 181. Me soovi-
tame Teil kasti või kaubaalust koos pakendiga hilisemaks kasutamiseks alal hoida.
4
4
4.1.5 Ladumismasina transportimine ilma kasti või kaubaaluseta
4.1.5.1 Ohutusjuhised
4
4
4
4
HOIATUS
Ladumismasina kahjustamise oht!
Oht kahjustada ladumismasinat, kui seda transporditakse ilma kasti või kaubaaluseta.
Jälgige informatsiooni järgmises osas.
HOIATUS
Järgige alati asjakohaseid õnnetuste vältimise eeskirju.
Järgida tuleb asjakohaseid raskete esemete transportimist käsitlevaid ohutusees-
kirju.
HOIATUS
MULJUMISOHT
Jalgade muljumisoht ladumismasina transportimise ajal.
Kandke spetsiaalseid kaitsejalanõusid.
HOIATUS
Ladumismasina kahjustamise oht!
Oht kahjustada ladumismasinat, kui seda transporditakse ilma kasti või kaubaaluseta.
Lugege käesolev jaotis enne masina transportimist täielikult läbi.
HOIATUS
Kahjustusoht!
Masina jala keere masina raamis võib saada kahjustatud, kui masinat lohistatakse mööda
põrandat või see saab löögi.
Veenduge masina transportimisel, et kõik selle jalad oleksid põrandast kõrgemal.
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
4.1 Konfiguratsioon transpordil ja tarnimisel Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
186
4.1.5.2 Transpordivahendid
Teisaldage masinat kahveltõstukiga, mille tehnilised näitajad on järgmised:
4.1.5.3 Kahveltõstuki toetuspunktid ladumismasinal
Joonisel 4.1 - 3, lk 187 näidatakse ladumismasinal ettenähtud kahveltõstuki toetuspunkte, kui la-
dumismasinat tõstetakse kaubaaluselt üles või transporditakse ilma kaubaaluseta.
4
Selleks, et vältida ladumismasinale pöördumatute vigastuste tekitamist, pöörake enne ladu-
mismasina tõstmist tähelepanu järgmistele hoiatustele:
4
4
Kahvli pikkus Min. 1800 mm
Tõstevõime Min. 6,000 kg
Kahvliharude vahekaugus, kui need on paralleelselt
trükkplaatide liikumissuunaga
u 420 mm
MÄRKUS
Ladumismasina kahjustamise vältimine
Ladumismasina kaugemale transportimisel kaugustele alati kaubaalust ja kahveltõs-
tukit.
HOIATUS
Kahvlite joondamine
– Kahvel peab olema trükkplaadikonveieri suhtes paralleelselt välja joondatud.
– Kahvel peab olema ladumismasina suhtes paralleelselt välja joondatud.
HOIATUS
Sobimatust kahvlilaiusest tingitud kahjustusoht.
Liiga suur kahvliharude vahemaa, mille tõttu ladumismasinat tõstetakse kokkupuutepin-
nast väljaspoolt, võib põhjustada ladumismasina raami deformatsiooni ning kahjustada
kaableid ja liine.
Kahvlit tohib avada üksnes nii palju, et see paikneks alati masina alaküljel ettenähtud
toetuspinna piirkonnas (vt Jn 4.1 - 3
, lk 187).
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.1 Konfiguratsioon transpordil ja tarnimisel
187
4
4

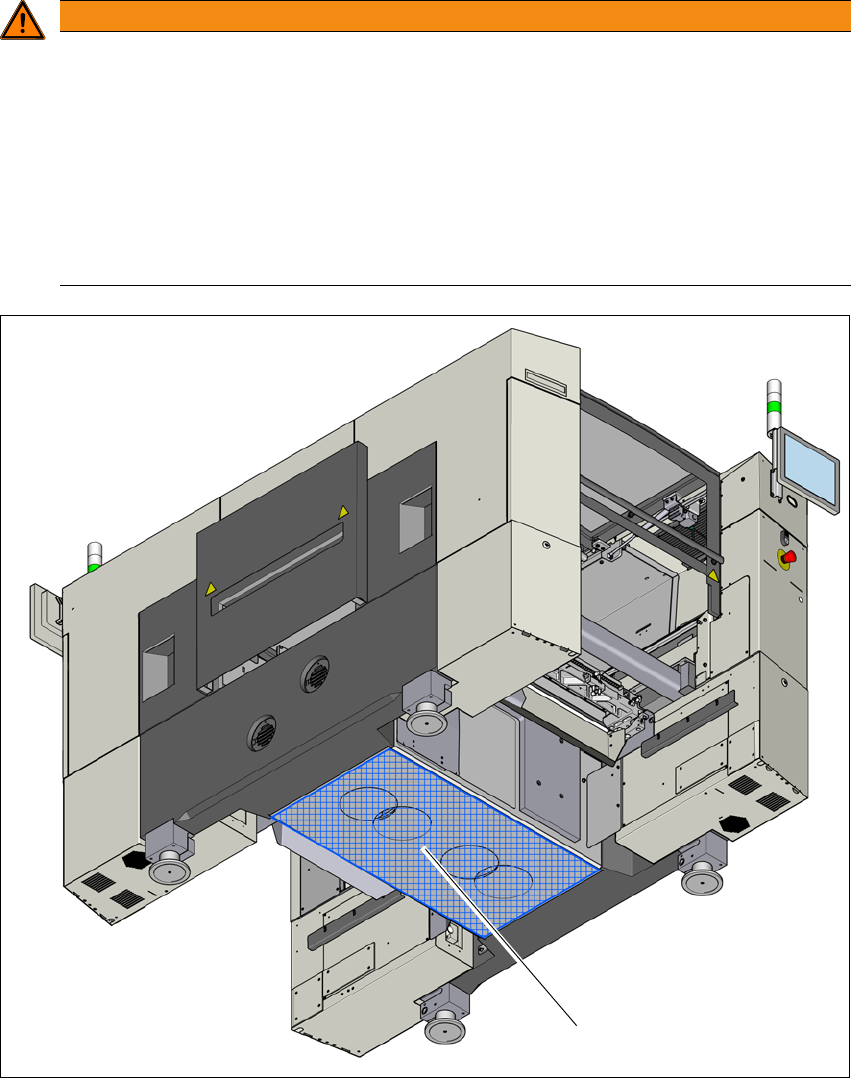

Jn 4.1 - 3 Kontaktpinnad - Kahvel on trükkplaadi liikumissuunaga paralleelne
(1) Toetuspind kahveltõstuki kahvlile
HOIATUS
Ühele küljele laadimisest tingitud kahjustusoht.
Masin jalgade ühepoolne koormamine, nt masina kaldumise korral, võib kaasa tuua ma-
sina jalgade deformeerumise.
Ladumismasina tõstmisel kontrollige, et mõlemad kahvliharud oleksid ühtlaselt koor-
matud.
Pange kahvliharudele ja ladumismasina vahele tugev toetuskiht.
Paluge teisel isikul jälgida ladumismasina tõstmist ning kontrollida, et masin ei kal-
duks kahveltõstukiga tõstmise ajal ühele küljele.
(1)
