6.10.1.2 Tehnilised andmed
6
Komponentide mõõtmed 0,2 x 0,2 mm kuni 16 x 16 mm üksikkomponendi mõõtmiseks
Komponendisortiment 0402 kuni SO, PLCC, QFP, pesad, pistikud, BGA, spetsiaalsed kom-
ponendid, korpuseta kristallid, pöördkiibid, varjed
min viigusamm 0,25 mm
min viigulaius 0,1 mm
min viigulaba samm 0,14 mm
min viigulaba läbimõõt 0,08 mm
Vaateväli 19,4 x 19,4 mm
Valgustuse tüüp Eestvalgustus (6 programmeeritavat nivood)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.10 Statsionaarsed kaamerad
323
6.10.2 Statsionaarne komponendikaamera P&P, tüüp 33 GigE
Toote nr 00588100-xx Statsionaarne kaamera CPP peale, tüüp 33 GigE
6

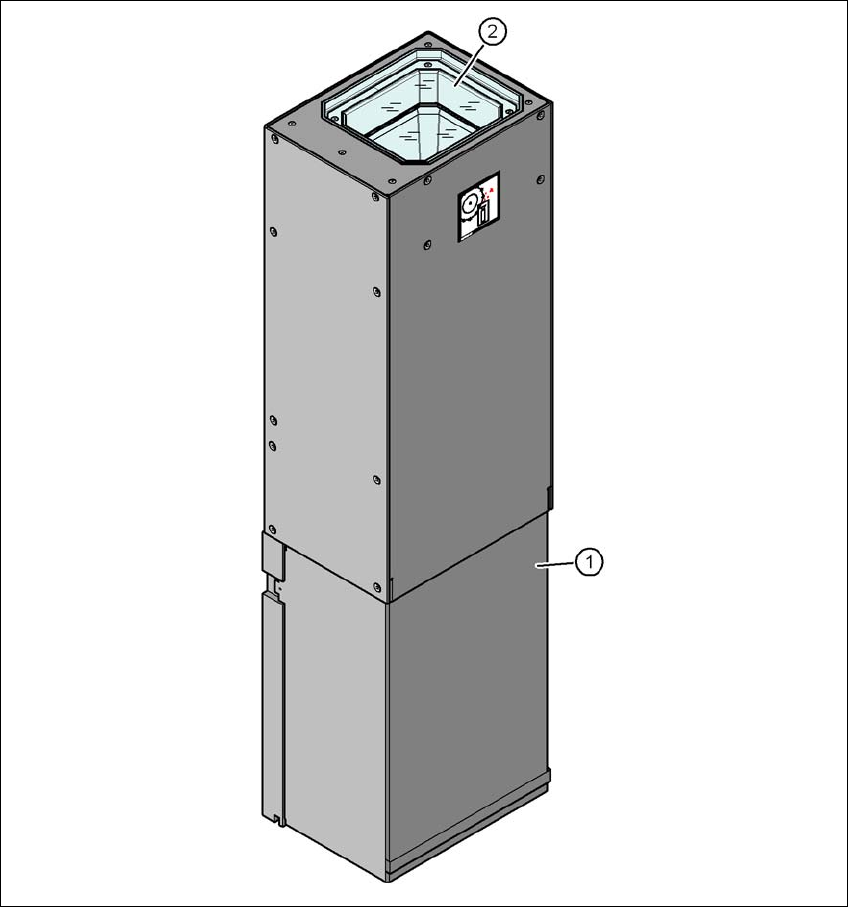

Jn 6.10 - 2 Statsionaarse komponendikaamera P&P ehitus, tüüp 33 GigE
(1) Integreeritud kaamera ja võimendiga kaamerakere
(2) Klaasplaat - valgustus ja objektiivitasemed all
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.11 IPC-Hermes-9852 Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
324
6.10.2.1 Ohutusjuhised
6
6.10.2.2 Tehnilised andmed
6
6
6.11 IPC-Hermes-9852
IPC-HERMES-9852 on sideprotokoll SMT tootmisliinidele ja sellega saab asendada IPC SMEMA
liidese. See protokoll võimaldab edastada rohkem infot kui varem IPC SMEMA liidese kaudu.
See võib olla näiteks:
– kordumatud laua-ID-d
– ribakoodid
– konveieri kiirus,
– laua pikkus ja laius
– laua paksus
– transpordivahemiku kõrgus
Kogu selle info saab edastada ilma katkestusteta mööda kogu liini.
Täpset kirjeldust vt
IPC-HERMES-9852 administraatori juhendist, toode nr [00198615-xx].
HOIATUS
Kokkupõrkeoht.
Tööpea TwinStari/VHF-i vahetamisel SpeedStari vastu põrkub SpeedStar kokku kaamera
korpusega.
Demonteerige TwinStari statsionaarne komponendikaamera.
Ladumispea laadimisel TwinStarist MultiStari paigaldatakse statsionaarne kompo-
nendikaamera alumisse asendisse.
Komponentide mõõtmed 0,5 x 0,5 mm kuni 55 x 45 mm
Komponendisortiment 0402, MELF, SO, PLCC, QFP, elektrolüütkondensaatorid, BGA
min viigusamm 0,3 mm
min viigulaius 0,15 mm
min viigulaba samm 0,35 mm
min viigulaba läbimõõt 0,2 mm
Vaateväli 65 x 50 mm
Valgustuse tüüp Eestvalgustus (6 programmeeritavat nivood)
