Kasutusjuhend SIPLACE SX1/SX2 E dition V2 ja V3 3 Tehnilised andm ed ja sõlmed Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.11 Kompon endikäru 173 3.1 1.5 Komponendi käru mõõtmed 3 Jn 3.1 1 - 4 Komponendikäru …
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.11 Komponendikäru Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
172
3.11.4 Koordinaatmärgid komponendikärul
3
Jn 3.11 - 3 Koordinaatmärgid komponendikärul
(1) Koordinaatmärgid komponendikärul
Pärast SIPLACE komponendikäru sidestamist hakkab ladumismasin komponendikäru
koordinaatmärke mõõtma.
Komponentide puhul, mille servapikkus on väiksem kui 0,5 mm, samuti 0402-komponentide ja
väiksemate puhul määratakse enne esimese komponendi haaramist linditaskuga kindlaks kom-
ponendi asend.
(1)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.11 Komponendikäru
173
3.11.5 Komponendikäru mõõtmed
3
Jn 3.11 - 4 Komponendikäru mõõtmed, SIPLACE SX1/SX2, kõik mõõtmed millimeetrites
(1) Pikkus = 760 mm
(2) Laius = 864 mm
(3) Kõrgus (sõltub kõrguseseadistusest
– 900 mm puhul = 934 mm
– 930 mm puhul = 964 mm
– 950 mm puhul = 984 mm
(4) Lahtipööratud käepidemete vahekaugus = 476 mm
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.11 Komponendikäru Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
174
3.11.6 Komponendilaud SIPLACE SX1/SX2 jaoks
Sööturmoodulid asetatakse nende eesmiste liugjuhikutega sisestusabimehhanismi peale. Sis-
selükkamisel libiseb sööturmoodul oma juhikutega juhikuprofiilil kuni piirdeliistuni. X-sööturmoo-
duli "eesmine" tsentreerimistihvt läheb piirdeliistul olevasse tsentreerimisavasse. Samaaegselt
fikseerub komponendilaua lukustusriiv sööturmooduli lukustusrulli sisse. Sööturmooduli ülaküljel
asuv "tagumine" tsentreerimistihvt läheb tsentreerimisliistu väljalõikesse.
3

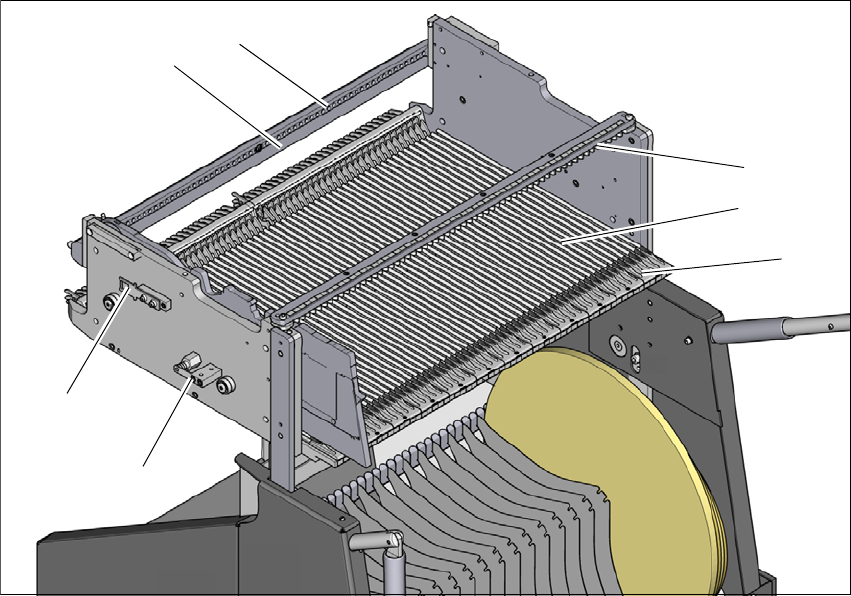

Jn 3.11 - 5 Komponendilaud, tagantvaade
(1) Sisestusabinõu
(2) Juhikuprofiil (
Ω-profiil)
(3) Tsentreerimisliist X-sööturmoodulite "tagumise" tsentreerimistihvti hoidmiseks
(4) Seiskamisvarras
(5) Tsentreerimisavad
(6) Kontakt AVARIISEISKAMISAHELA ohutuslüliti lülitamiseks
(7) Lukk
(1)
(2)
(3)
(4)
(5)
(6)
(7)
