5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.1 Personali profiilid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
226
– Materjalivoolu kontrollimine trükkplaatide juurde sisend- ja väljundkonveieril
– Ladumiskvaliteedi kontrollimine
– Trükkplaatide pisteline kontrollimine enne nende sisenemist jooteahju
– ESD-eeskirjade järgimine
– Jaamade rikkenäitude ja rikketeadete jälgimine ning vajadusel nende edastamine liiniinsene-
rile
– Korrashoiujuhendis kindlaksmääratud hooldustööde läbiviimine.
5.1.1.2 Tööriistad ja seadmed
Kõik operaatorid peavad olema varustatud allpool loetletud tööriistadega. Tööriistu on soovitav
hoida sobivas kastis, et vältida vigastuste saamist tööriistade (nt kääride) väljavõtmisel.
Igal ladumismasina operaatoril peavad olema järgmised tööriistad:
– Operaatori komplekt (toote nr 00349303-xx)
– SMD-pintsetid
– Lühikeste harjastega pintsel komponendilaua puhastamiseks
– Komplekt väikeseid lõhik- ja ristpeakruvikeerajaid
– Käärid lindi pleissimiseks (ärge kasutage universaalseid kääre või äärelõikureid)
– Lindi pleissimistööriist (toote nr 02102987-xx)
– Pleissimisvahendid:
– Pleissimisplaadid (4000), toote nr 00318671-xx
– SMD lindiliides 4,3 mm (4000), toote nr 00356343-xx)
– SMD lindiliides 16 mm (1000), toote nr 00356344-xx)
– Kustutusvahendid või klaaskiudpliiatsid koordinaatmärkide eemaldamiseks
– Kustumiskindlad pliiatsid radade märkimiseks
– Sobiva düüsiga tolmuimeja
5.1.2 Operaatoritase „Laiendatud tootmine"
5.1.2.1 Ülesanded
Liiniinseneridele tuleks teha ülesandeks järgmised tegevused:
– Operaatoritele koostööpartneriks olemine
– Masinapäeviku täitmine
– Masina järelevalve ja korrashoiutööde läbiviimine ettenähtud intervallide järel
– Töökoha järelevalve ja selle puhtuse ning ohutuse tagamine
– ESD-eeskirjade täitmise järelevalve
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.1 Personali profiilid
227
– Kvaliteedikontrolli läbiviimine
– Rikketeadete jälgimine ja edastamine
– Vigade kõrvaldamise kontrollimine
– Masina õigeaegne varustamine tellimuste tootmiseks vajalike materjalidega nagu näiteks
– Trükkplaadid
– materjalide jätkamine
–jootepastad
– komponendid
– sööturid, jne.
– Jaama ümberseadistamine uue tootepartii jaoks
– Sööturmooduli seadistuste kontrollimine:
– sammupikkus
– haaramisasend
– Haldusandmete kontrollimine
– Haldusandmete kontrollimine MaDaMaS-ist või OIS-ist
– Vastutava programmeerija ladumisprogrammi muutmisvajadusest teavitamine
– Informatsiooni tõrgeteta liikumise tagamine üksikute töögruppide vahel
5.1.3 Operaatoritase „Hooldus (klient)"
5.1.3.1 Ülesanded
Korrashoiupersonali ülesanded hõlmavad:
– olulisemaid korrashoiutöid;
– vahetusosade paigaldamist;
– masina andmete redigeerimist;
– Ladumismasina kalibreerimine
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.2 Juhtseadised ja näidikud Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
228
5.2 Juhtseadised ja näidikud
5.2.1 SIPLACE SX1/SX2 V3 ülevaade
5

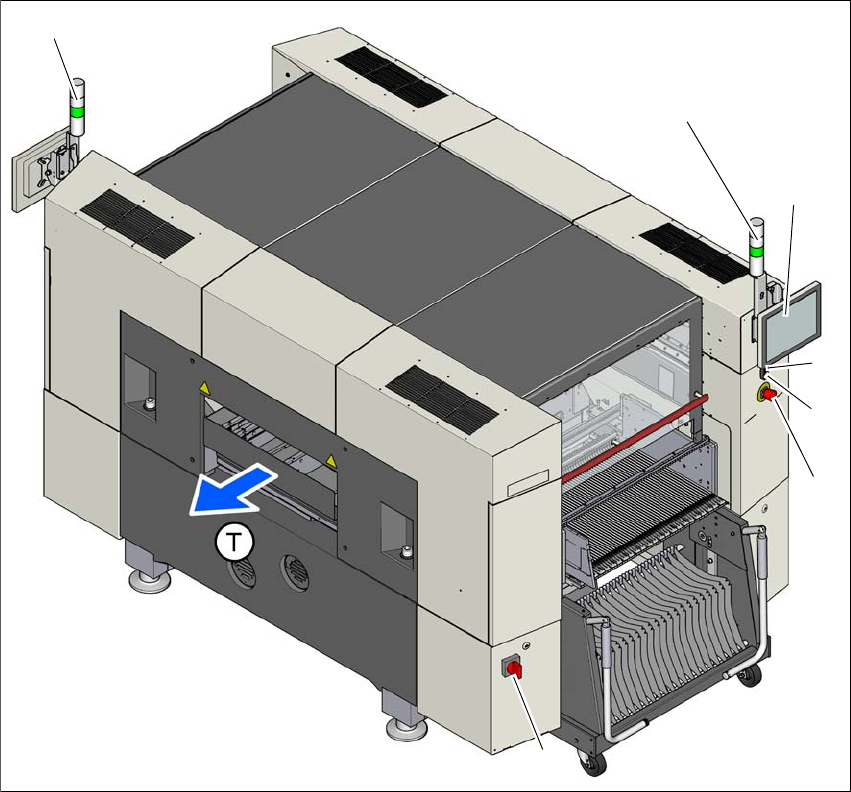

Jn 5.2 - 1 SIPLACE SX1/SX2 V3 juhtelemendid ja näidikud
5
(1) Pealüliti (5) Multitouch-monitor
(2) Start-nupp (valge) (6) Signaalheliga indikaatortuled
(3) AVARIISEISKAMISNUPP (T) Trükkplaatide liikumissuund
(4) Stopp-nupp (must)
(1)
(3)
(2)
(5)
(6)
(6)
(4)
