Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsa kute vahetaja 289 6.1.2.5 SIPLACE MultiSt ari imiot sakute vahetusmehhanismi asukoht 6 Jn…
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
288
6.1.2.3 9 garaažiga imiotsakumagasin 28xx imiotsakute jaoks
6

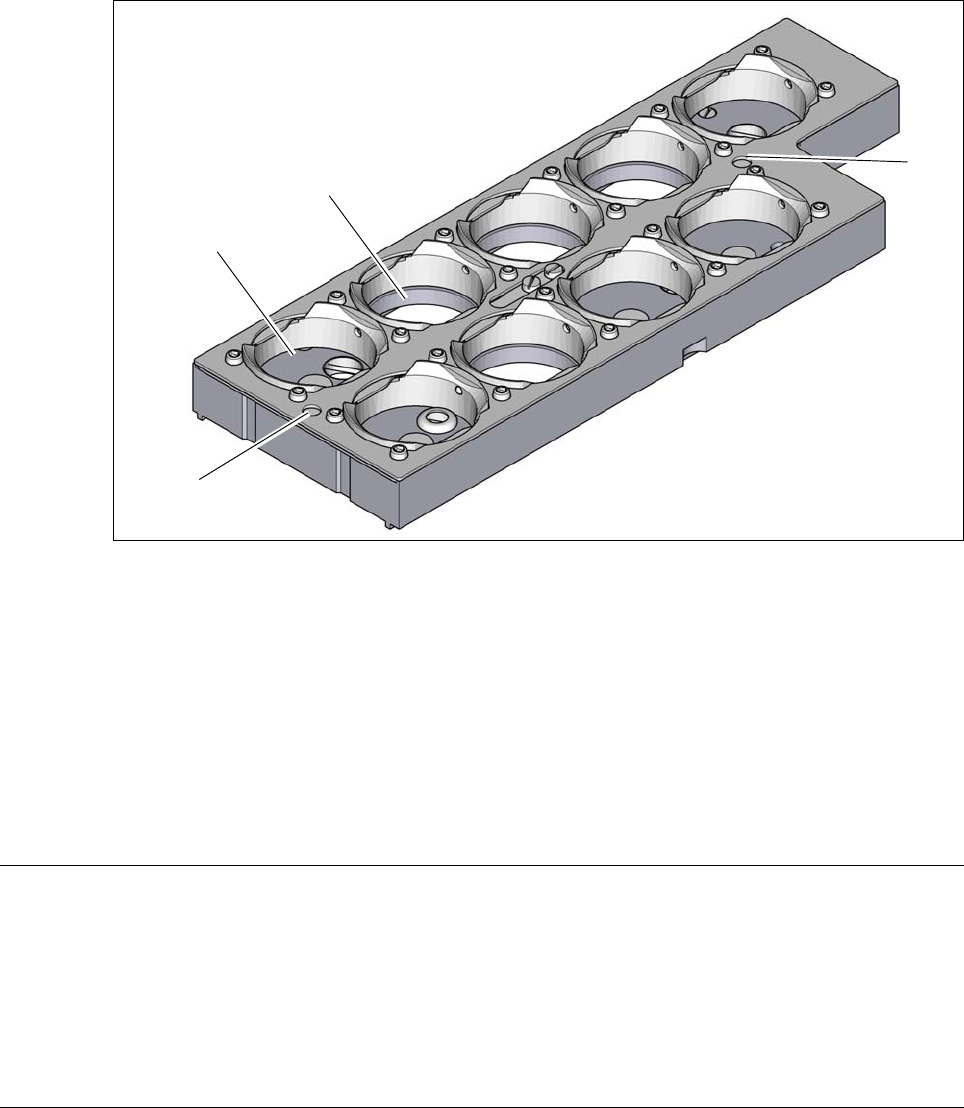

Jn 6.1 - 5 Imiotsakumagasin 28xx-imiotsakute jaoks
(1) 5 garaaži 28xx-imiotsakute jaoks imiotsaku maksimaalsele pikkusele 12,5 mm
(garaažinumbrid 1, 5, 6, 8 ja 9)
(2) 4 garaaži 28xx imiotsakute jaoks imiotsaku maksimaalsele pikkusele 16,5 mm
(garaažinumbrid 2, 3, 4 ja 7)
(3) Koordinaatmärgid (nähtavad ainult avatud lukustusplaadiga)
6.1.2.4 Tehnilised andmed
6
(1)
(2)
(3)
(3)
Imiotsakute vahetusmehhanism SIPLACE MultiStari jaoks
Magasinide arv asukoha kohta
*a
4
Imiotsakugaraažide arv asukoha kohta 69
Standardne konfiguratsioon asukoha kohta 3 magasini 60 x 20xx imiotsakugaraažiga
1 magasin 9 x 28xx imiotsakugaraažiga
Imiotsakute tüübid 20xx, 28xx
*)a Kõik magasinid imiotsaku vahetusmehhanismis tuleb konfigureerida.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsakute vahetaja
289
6.1.2.5 SIPLACE MultiStari imiotsakute vahetusmehhanismi asukoht
6

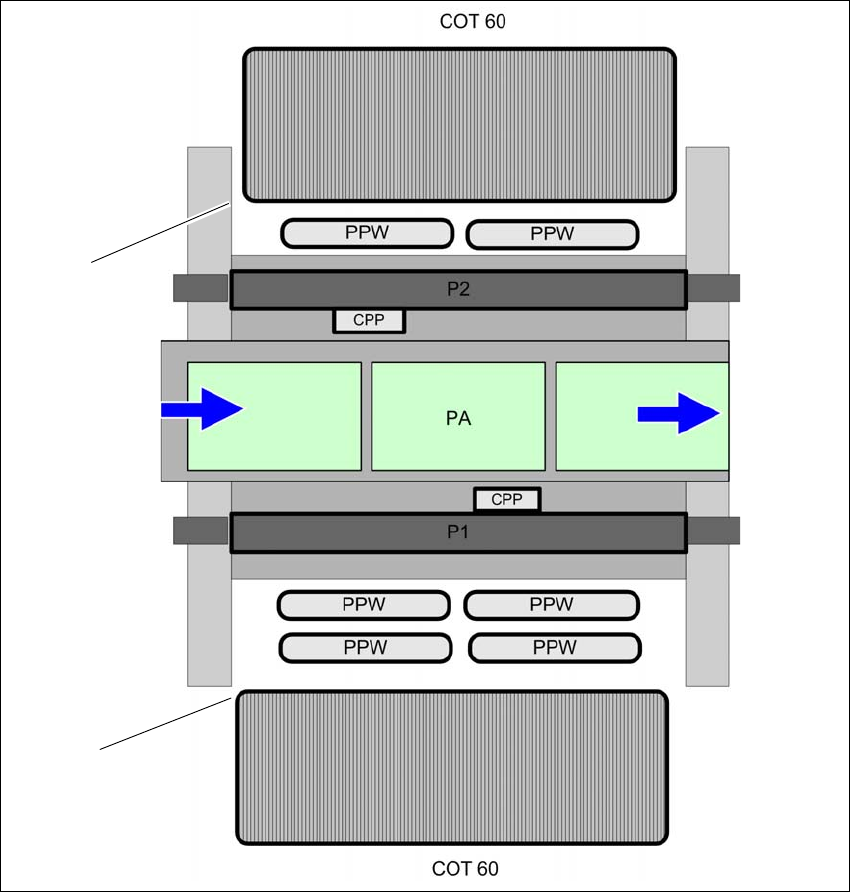

Jn 6.1 - 6 SIPLACEMultiStari imiotsakute vahetusmehhanismi asukoht - näide
6
(1) Komponendikäru sisemises positsioonis
(2) Komponendikäru välimises positsioonis
(NC) Imiotsakute vahetaja
(PA) Ladumisala
(1)
(2)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
290
6.1.3 Otsakuvahetaja C&P20/C&P20 P2/CPP monteerimine
Otsakuvahetajad on kinnitatud COT-osale.
Seadke imiotsakute vahetusmehhanism nii, et viltune külg oleks suunatud COT-osa poole.
6
6.1.3.1 Näpunäiteid kasutamise kohta
Magasini esmakordsel laadimisel imiotsakutega kinnitage magasinile kleebis imiotsakute
tüübi identifitseerimiseks.
6
Avage lukustusplaat ja asetage imiotsakud otsakupesadesse.
Sulgege lukustusplaat nii, et imiotsakud ei saaks magasinist välja kukkuda.
6
6
Otsakuvahetaja programmeerimist on kirjeldatud SIPLACE Pro kasutusjuhendis.
6.1.3.2 Magasini vahetamine
Suruge hooba (pos 1 Jn 6.1 - 7, lk 291), et vabastada magasin
trukikuulide (pos 5 jn 6.1 - 7
, lk 291). Tõstke magasin kandurilt maha.
HOIATUS
Erinevate konfiguratsioonide korral tööpeade kokkupõrkeoht.
Erinevate konfiguratsioonide korral võib tööpea puruneda.
Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehha-
nism koos vastava ladumispea imiotsakumagasinidega.
MÄRKUS
6
Laadige magasinid imiotsakutega masinast eemal ja asetage masinasse ainult täie-
likult täidetud magasinid.
ETTEVAATUST!
Magasinide täitmine.
Magasine tohib täita ainult siis, kui kõik Collect&Place-tööpeas asuvad imiotsakud
oma
magasinidesse tagasi pannakse.
MÄRKUS
Ummistusoht.
Kui komponendid kukuvad magasini, võib lukustusplaat ummistuda.
Vältige komponentide kukkumist salvede peale.
Selle vältimiseks tuleb korrapäraselt puhastada magasine ja vabu kohti.
