5.5.1 Olekuväli
Olekuväljal näidatakse masina aktuaalset olekut, viimati tekkinud viga ning läbiviidavat tegevust.
Olekuriba paremal küljel näidatakse olenevalt seisundist järgmisi ikoone:
(Roheline) Käivitab aktuaalse vaate kohta kontekstitundlik onlain-abi. Kirjeldatakse lühidalt kõiki
vaates olevaid juhtseadmeid.
(Punane) Käivitab abisüsteemi, mis näitab aktuaalse vea võimalikke põhjusi ning sobilikke lahen-
dusi (vt jaotist 5.6.1
lk 245).
Avab dialoogiakna, mis näitab veaallikat, veateate teksti ja vea tekkimise kuupäeva ning kella-
aega (vt jaotis 5.6.1
lk 245). Siin on võimalik samuti aktuaalse vea kohta abifunktsiooni ette kut-
suda.
Avab vooluvea üksikasjaliku vaate. Tõrkeotsingu nõuanded saab avada otse selles vaates (näi-
datakse vaid kindlate veateadete korral).
Kustutab hetkel kuvatava vea olekuväljalt.
5.5.2 Näidu- ja töötluspiirkond
Selles piirkonnas kuvatakse nupud funktsioonide seadmiseks/kustutamiseks, üldine informat-
sioon trükkplaadi kohta, seaded, partiid ja muu informatsioon.
Protseduure või seisundeid (nt töötlemine, asukoht tühi jne.) kuvatakse animatsioonide ja erineva
värvusega tähistatud objektide abil.
Kõigi nuppude tähenduse ja info leiate veebispikrist.
5.5.3 Tööriistariba
Tööriistaribal on nupud peajaama tarkvarafunktsioonide jaoks.
Nendega saate kasutajaliidese teiste vaadete peale ümber lülitada ja seal teisi funktsioone kasu-
tada (vt jaotis 5.5.5
, lk 242).
5
Jn 5.5 - 2 Tööriistariba
Nupud varieeruvad olenevakt konfiguratsioonist ja etteseatud käsitsemistasandist. Osad vaated
on kättesaadavad üksnes kõrgematel käsitsemistasanditel.
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.5 Kasutajaliides Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
238

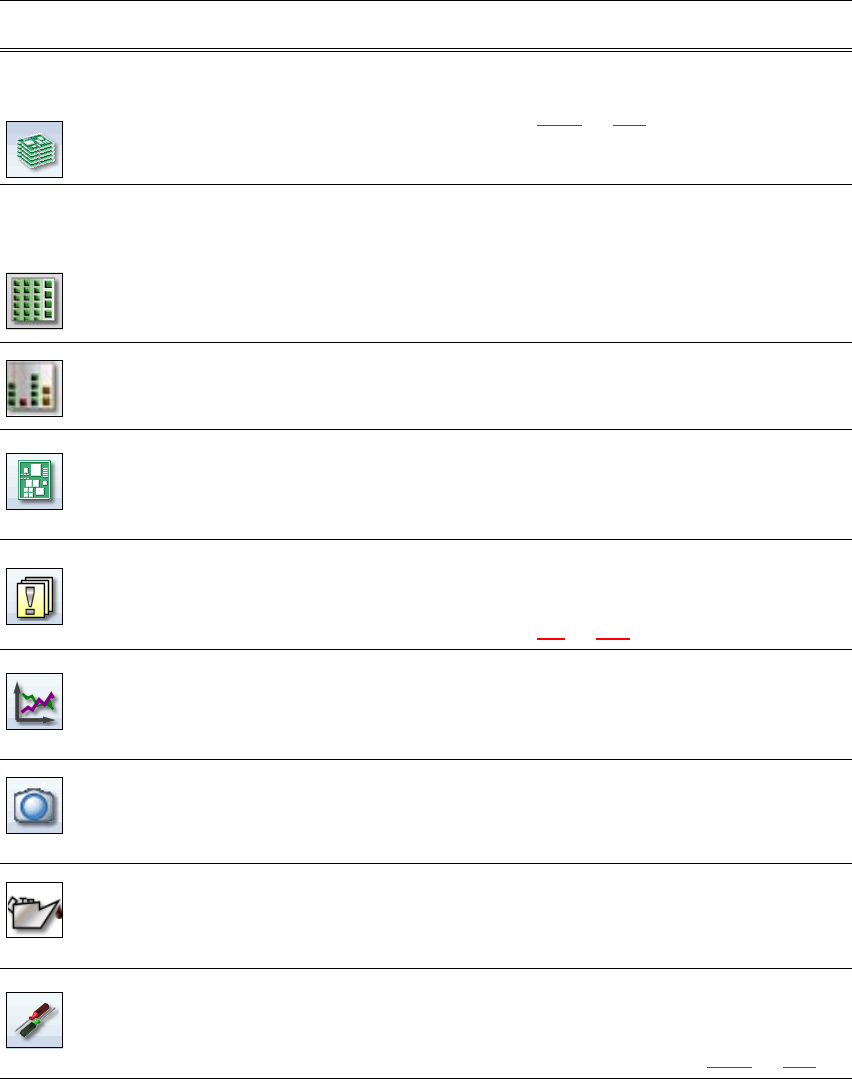

Alljärgnevas tabelis kirjeldatakse lühidalt nuppe ja põhifunktsioone.
5
Ikoon Vaade Kirjeldus
Tootmine
(põhivaade)
Näitab masina olekut tootmise ajal kõige sagedamini teostatud
ülesannete kohta.
Näitab tööseisundeid, vt jaotis 5.5.2
, lk 237.
Näitab asukohti, seadistuse nimetust, partii nime, muudatusi kon-
figuratsioonis ja lisavarustust.
Sööturimoodulid,
komponendid ja
otsakud
Seadistust saab kõigi 4 asukoha kohta üksikult ette kutsuda.
Võimaldab kontrollida ja häälestada sööturimooduleid, komponen-
te ja otsakuid.
Võimaldab õpetada komponendikujusid ja komponenditaskute ku-
jusid.
Näitab komponentide täitetaseme märgutuld.
Täitetaseme vaa-
de
Ladumise ajal näidatakse operaatorile alati sööturite tühjakssaa-
mist ja täitmisvajadust.
Trükkplaadid Näitab trükkplaate ja ladumispositsioonide loendit.
Võimaldab kontrollida ja konfigureerida trükkplaate ning kompo-
nente.
Võimaldab õpetada koordinaatmärke.
Teated Näitab teateid aktuaalsete ja eelnevate sündmuste kohta. Teated
võivad olenevalt nende tüübist varieeruda. On võimalik kutsuda
ette tabel rajavigade, konveierivigade, masinavigade, üldvigade ja
kettvigade teadetega (vt jaotis 5.6
, lk 244).
Statistika Näitab statistikat tootlikkuse, kvaliteedi ja praakmaterjali kohta.
Näitab masina ja trükkplaatide tootlikkust.
Käivitab OIS-i (Operator Information System), lähemat informat-
siooni leiate OIS-i dokumentatsioonist.
Live-pilt ladumise
ajal
Näitab "live" üksikute kaamerate pilte.
Kättesaadav üksnes käsitsemistasandil "Laiendatud tootmine" :
Võimaldab vaadata ja salvestada Visioni dump-e.
Hooldusolek Sisaldab teavet ladumismasina hooldusoleku kohta.
Lisateavet vaadake hooldusjuhendist.
Seaded Hõlmab kõiki seadeid ja suvandeid.
Võimaldab seada käsitsemistasandit ja kasutajaliidese keelt.
Võimaldab kuvada ja redigeerida masinaseadeid, kasutajasea-
deid, masina ning tarkvara lisavarustust, vt jaotist 5.5.5
, lk 242.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.5 Kasutajaliides
239
5.5.4 Jaamatarkvara käsitsemine vaadetes
Enamik vaateid, mida saab tööriistariba (vt jaotis 5.5.3, lk 237) kaudu ette kutsuda, omavad kasu-
tajaliidese paremal küljel täiendavat alamvaadete ja funktsioonidega vertikaalset tööriistariba.
5
Näide: Vaade: Sööturimoodulid, komponendid ja otsakud
Klõpsake tööriistaribal „Sööturimoodulid, komponendid ja otsakud“
Avaneb järgnev vaade:
Sensorite ja
funktsioonide
kontrollimine
Sisaldab informatsiooni ja testimis- ning diagnostikafunktsioone.
Võimaldab seadistada ladumismasina start-nupu funktsiooni.
Kättesaadav üksnes käsitsemistasandil "Laiendatud tootmine" :
Võimaldab testida kogu referentseerimiskäiku ja C&P20-tööpea
funktsioone.
Üksikfunktsioonid ja kestvad töökäigud. Igat portaali rakendatakse
tööle üksikult.
Teenindus Teenindustööriistad.
Kättesaadav üksnes alates käsitsemistasandist "Teenindus
(klient)".
Võimaldab seadistada ja kalibreerida SIPLACE ladumismasinaid,
laadida alla embedded-tarkvaraversioone, kalibreerida ja konfigu-
reerida kogu masinat.
Ikoon Vaade Kirjeldus
MÄRKUS
Üksikute funktsioonide üksikasjaliku kirjelduse leiate onlain-abist.
