3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.9 PCB konveiersüsteem Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
146
3.9.3.2 Trükkplaatide kaksikkonveier üksikkonveieri režiimis
Kaksikkonveierit on võimalik konfigureerida onlainis nii, et see töötaks üksikkonveierina. Üks kon-
veierirada liigutatakse seejuures täielikult kokku ja desaktiveeritakse (vt jn 3.9 - 3
). Nii saab kon-
veieriraja laiust suurendada kuni 460 mm-ni.
3
Jn 3.9 - 3 Paindlik kaksikkonveier ühe konveieri režiimis
Kaksikkonveier konveieri 2 laiendatud rajaga
(konveieri statsionaarne külgsein asub vasakul)
Konveierirada 2 on
desaktiveeritud
Konveierirada 1 Konveierirada 2 Konveierirada 1 on
desaktiveeritud
Trükkplaatide liikumis-
suund
Trükkplaatide liikumissuund
Konveieri statsionaarne külgsein
Kaksikkonveier konveieri 1 laiendatud rajaga
(konveieri statsionaarne külgsein asub paremal)
Konveieri liikuv külgsein
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.9 PCB konveiersüsteem
147
3.9.3.3 Asünkroonne transpordirežiim
Asünkroonses režiimis on töötluses ainult üks transpordirajal asuv trükkplaat. Samal ajal liigub tei-
sel rajal olev trükkplaat ladumistsooni. Sellega väheneb ühe trükkplaadi summaarne transpordi-
aeg ning süsteemi tootlikkus kasvab märkimisväärselt - seda eriti lühikese tsükliajaga
trükkplaatide korral.
Kui ladumismasin on tellimisandmetega (partii, seadistus) varustatud, siis transporditakse ladu-
misrežiimi iga ajahetke vältel sööturlintidel ootavaid trükkplaate vastavale töötluslindile (vaba tööt-
luslindi korral). Ladumine algab kohe, kui trükkplaat on jõudnud töötluslindile. Trükkplaate
töödeldakse üksteise järel.
Ladumise katkestamisel blokeeritakse konveieriliidese kasutamine, kuid töötluslintidel asuvate
trükkplaatide töötlemine viiakse lõpule.
Konveieriliidese desaktiveerimine või aktiveerimine rakendub mõlema transpordiraja jaoks sama-
aegselt.
3

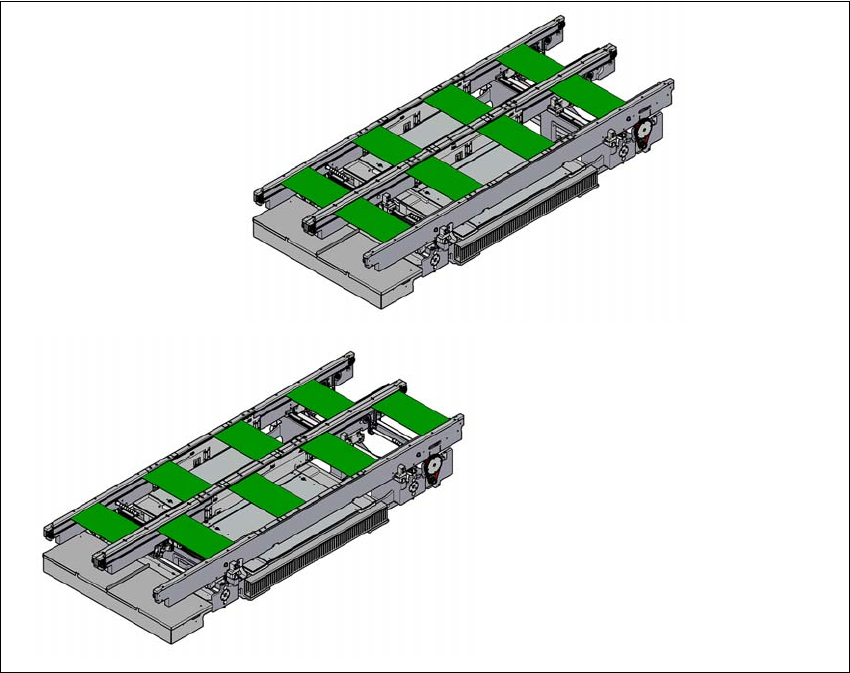

Jn 3.9 - 4 Transpordirežiimid
Sünkroonne transpordirežiim
Asünkroonne transpordirežiim
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.9 PCB konveiersüsteem Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
148
3.9.3.4 Sünkroonne transpordirežiim
Sünkroonrežiimis liiguvad kaks võrdse suurusega trükkplaati üheaegselt ladumistsooni. Neid tu-
leb töödelda kui ühte partiid.
Seeläbi võimaldatakse töödelda trükkplaadi üla- ja alakülge ühel liinil. Trükkplaadi transportimi-
seks kuluv aeg lüheneb, sest alati transporditakse kahte trükkplaati korraga. See tagab ka imiot-
sakute konfiguratsiooni parema koormamise.
Konveieriradadel 1 ja 2 asuvad trükkplaadid liiguvad sünkroonselt (st konveiereid juhitakse sünk-
roonselt, kuid üksteisest sõltumatult). Konveieriradadel 1 ja 2 laotavate komponentide ladumine
tuleb korraldada kahe alampartii kaudu.
Kui ladumisprotseduuri käivitamisel on kaetud ainult üks konveierirada, siis identifitseeritakse
selle konveieriraja üksiklülitus kui "mitte laduda".
Kaksikkonveieri töötamisel sünkroonses režiimis desaktiveeritakse trükkplaadi andmete edas-
tusfunktsioon ‘PCB whispering down the line’. Samuti pole võimalik kasutada funktsiooni "Global
bad fiducial"
3.9.3.5 I-Placement
Lisaks sünkroonsetele ja asünkroonsetele konveierirežiimidele viidi sisse ladumiskontsept "I-
Placement". Sel juhul töötavad mõlemad ladumispead samaaegselt ühes ladumistsoonis ja lao-
vad teineteisest täiesti sõltumatult vastavalt oma trükkplaate. Normaalrežiimis töötavad ladumis-
pead alterneeruvas ladumisrežiimis: mil ladumispea ühes ladumistsoonis trükkplaati laob, haarab
teine ladumispea sööturmoodulitelt komponente. "I-Placement" puhul ladumispeade ooteajad
puuduvad, mis toob kaasa ladumisvõimsuse tõusu.
3.9.4 Juhtimine ja laiuseseadistus
3.9.4.1 Juhtimine menüü Single Functions (Üksikkonveieri funktsioonid) abil
Infot trükkplaadikonveieri juhtimise ja menüü Single Functions (Üksikkonveieri funktsioonid) kohta
leiate onlain-abist.
3.9.4.2 Automaatne laiuseseadistus
Käsu vastuvõtmisel seatakse konveierilindid soovitud laiusele. Kaksikkonveieri puhul on võimalik
kasutada erinevaid laiusi.
Konveieriradade laiuse muutmise üksikasju vt onlain-abist.
