XP141E 系统手册SYS-XP141-1.0S.pdf - 第112页
第 2 章 程序菜单 第 3 部 XP-141E 系统手册 3 - 2 - 2 E d i t i o n 1 . 0 笔记：
第 3 部 第 2 章 程序菜单
Edition 1.0 3-2-1 XP-141E 系统手册
2. 程序菜单

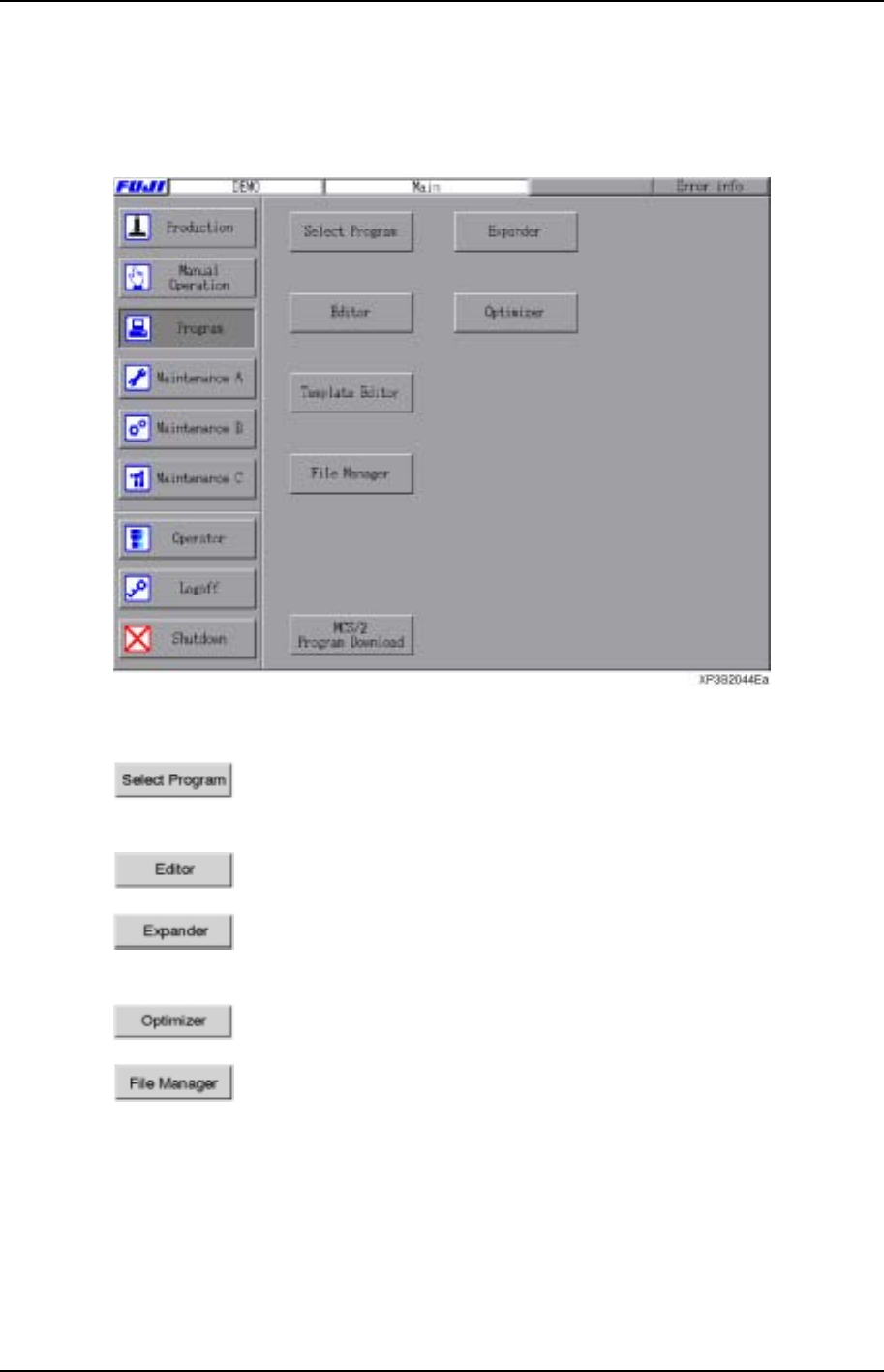

以下是 XP 的程序菜单。按下[Program]键，显示[Main]画面。
操作按钮说明
是选择生产程序或编辑程序视窗的键。新建程序是也请在这个视窗内选择
[New],程序名可由不超过 23 个字符的字符串组成。
按此键进行当前程序的编辑。
将当前程序的顺序数据作为一个子电路板，在由几个子电路板组成一个电路板
时使用。
按此键对当前程序进行最优化处理。以后的软件版本预定支持此项优化。
按此键可以操作机器上以及软盘内的文件。在复制文件和删除无用文件时使
用。
第 2 章 程序菜单 第 3 部
XP-141E 系统手册 3-2-2 Edition 1.0
笔记：
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-1 XP-141E 系统手册
3. 编辑器
3.1 编辑画面的显示
此画面用作编辑顺序、电路板、供料器、定位点、元件和吸嘴的数据。
操作顺序
1. 从[Main]画面中依次按[Program]、[Select]键，选择进行编辑的程序。
2. 按[Editor]键，在触摸屏下端显示出如下画面。
XP2S2156E
3.2 顺序
按[Sequence]键，显示以下画面：
XP2S2157Ea
操作按键说明
使用机器的模拟功能进行顺序的编辑。
从顺序数据内搜寻指定的字符串或数据。
