沿 X 轴连续低速或以移动步距为 0.01mm 正向移动。
沿 X 轴连续低速或以移动步距为 0.01mm 负向移动。
沿 X 轴连续中速或以移动步距为 0.1mm 负向移动。
沿 X 轴连续高速或以移动步距为 1mm 负向移动。
沿 Y 轴连续高速或以移动步距为 1mm 正向移动。
沿 Y 轴连续中速或以移动步距为 0.1mm 正向移动。
沿 Y 轴连续低速或以移动步距为 0.01mm 正向移动。
沿 Y 轴连续低速或以移动步距为 0.01mm 负向移动。
沿 Y 轴连续中速或以移动步距为 0.1mm 负向移动。
沿 Y 轴连续高速或以移动步距为 1mm 负向移动。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-9 XP-141E 系统手册

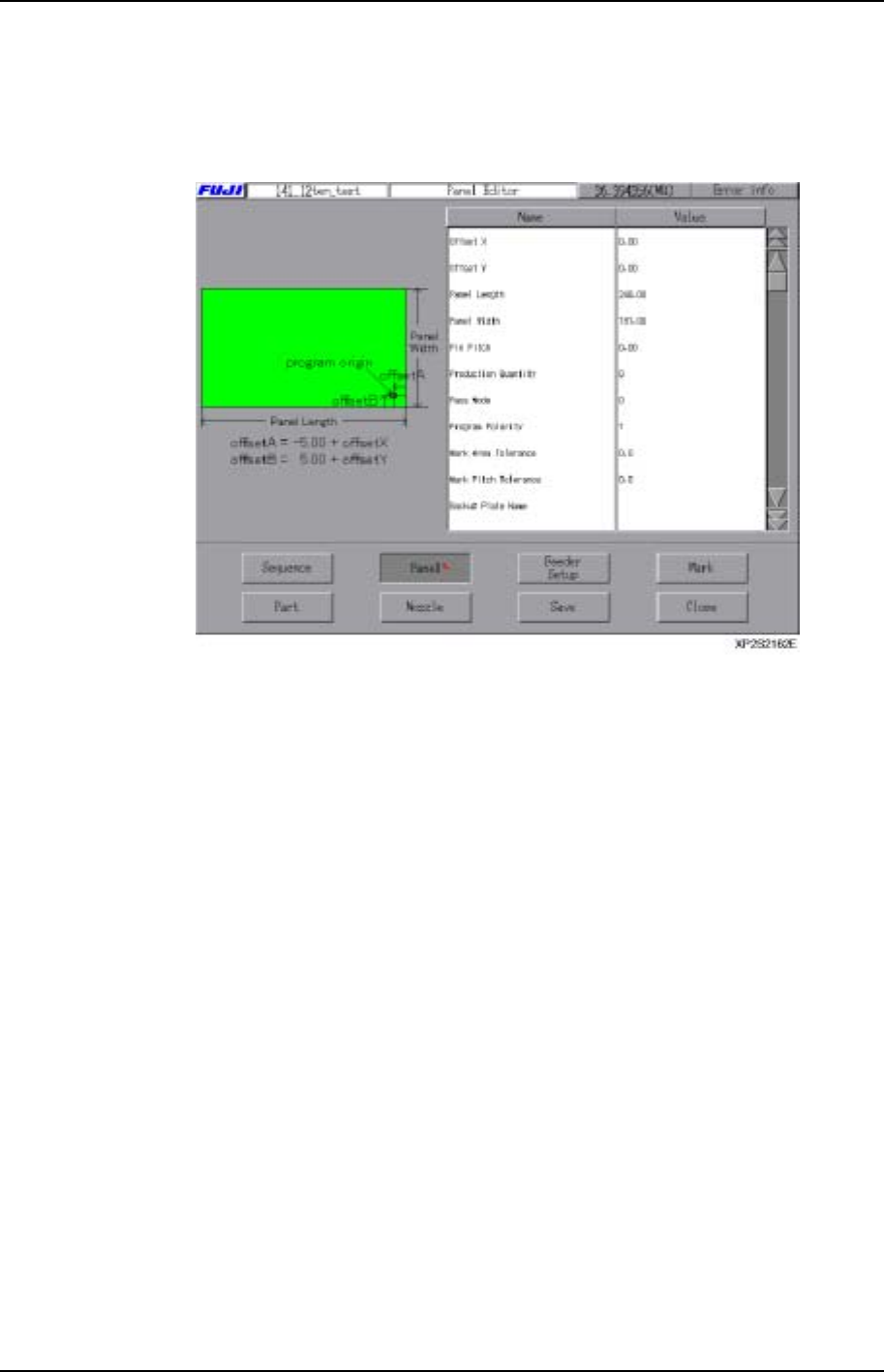

3.3 电路板编辑
电路板数据编辑器用于编辑贴装元件的电路板信息。
项目说明
Offset X
以顺序输入的坐标的基准点与 FUJI 的程序坐标原点(从电路板右下角开始在 X 方向为
-5mm、Y 方向为+5mm 的坐标)不同时，有必要输入修正值。请输入从电路板上 FUJI
的原点到输入坐标数据的基准点的 X 方向的修正值。(-600.00mm～600.00mm)
Offset Y
以顺序输入的坐标的基准点与 FUJI 的程序坐标原点(从电路板右下角开始在 X 方向为
-5mm、Y 方向为+5mm 的坐标)不同时，有必要输入修正值。请输入从电路板上 FUJI
的原点到输入坐标数据的基准点的 Y 方向的修正值。(-600.00mm～600.00mm)
Panel X
设定电路板的 X 方向尺寸。(80.00mm～457.00mm)
Panel Y
设定电路板的 Y 方向尺寸。(80.00mm～457.00mm)
Pin Pitch
输入基准孔(销)和从属孔(销)之间的距离。(0.00～650.00mm)
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-10 Edition 1.0
Production
只生产在此指定的生产块数。输入 0 后生产预定数(选择模式画面)变为有效。(0～65000)
Pass Mode
设定通过模式运转。电路板仅仅通过机器、只作为单纯的搬运轨道而动作。
0：No. Pass 1：Pass
Program Polarity
设定是否使用标准化程序(Polarity)手法。
0：No 不使用 (当前不支持。如果设定的话，会出错而不能开始生产。)
1：Ye s 使用
Mark Identification Error Check Area
设定各个定位点的错误识别检查范围的公差。(0.0～10.0)
Mark Pitch Shift Tolerance
设定定位点间距偏差的公差范围。(0.0～10.0)
Backup Plate Name (当前不支持。)
输入备用电路板名称。
