第 3 部 第 4 章 扩展器
Edition 1.0 3-4-1 XP-141E 系统手册
4. 扩展器
以要进行编辑而创建的程序为基础，在一块电路板上创建多块子电路板(最大 255 块)时执行扩展器，对
一块电路板的程序进行扩展。因为在这里设定的数据未存盘，需要重新展开时请重新输入数据。
扩展条件
基本程序内的子电路板 No.0 照原样代入、不作为扩展的对象。
基本程序的子电路板 No.不是 1 就不能进行扩展。
第一行的修正角度必须为 0 度。如果设定为 0 以外将被无视。
扩展结果即使超过电路板尺寸也不显示错误。

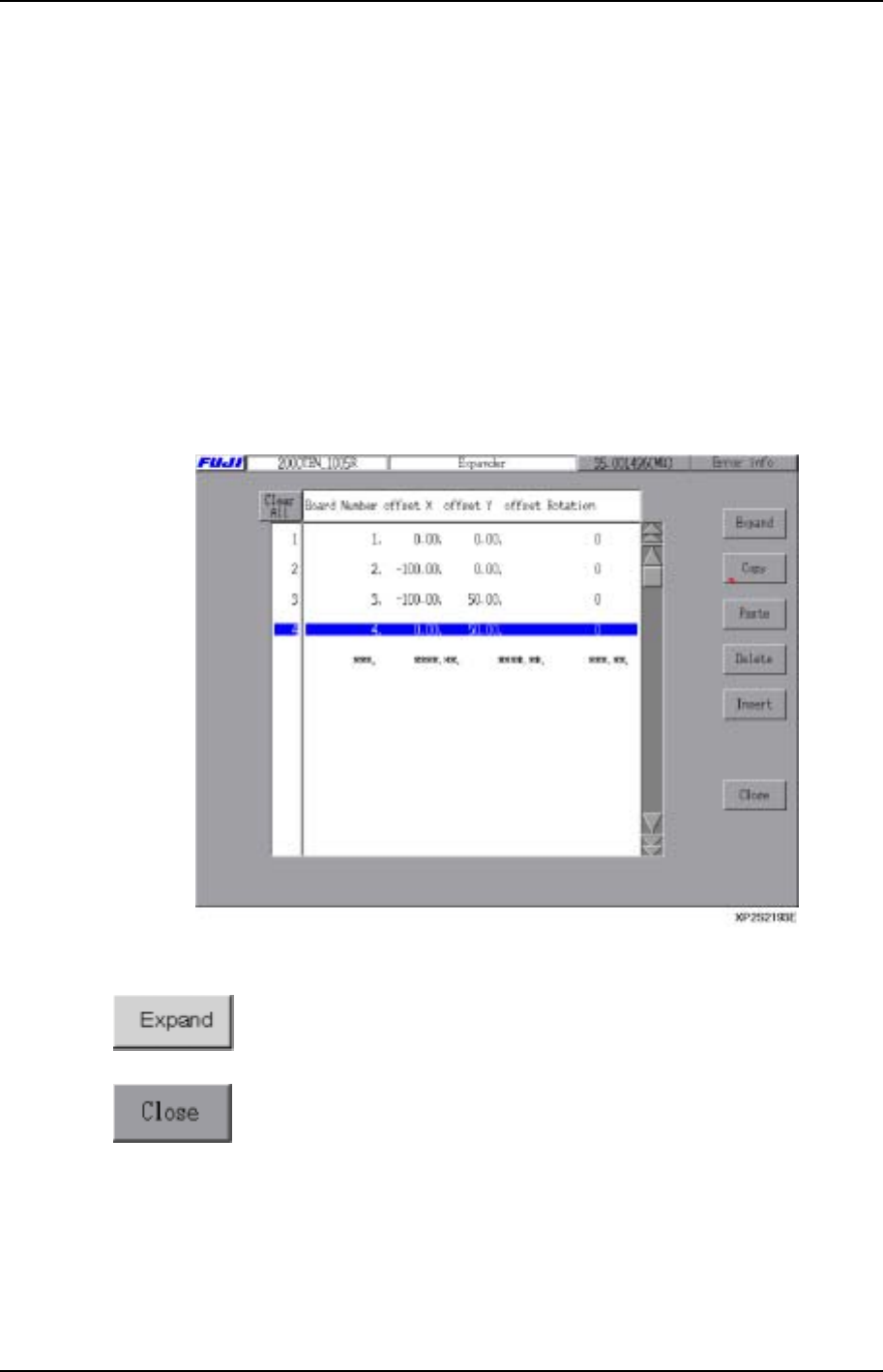

扩展器画面的配置如图所示。
操作按键说明
将基本程序从设定的子电路板数据扩展到分割子电路板程序。
完成扩展后按下时。请确认扩展结果的存盘。
首先，进行扩展结果是否存入存储器的确认，其次，确认扩展结果是否
存入文件。
第 4 章 扩展器 第 3 部
XP-141E 系统手册 3-4-2 Edition 1.0
以下所示按键是对于位于画面左侧领域所选择的行进行处理：
项目说明
子电路板 No.
设定子电路板 No.。第 1 行的子电路板 No.必须为 1。第 2 行以后的 No.可根据用户所需指
定号码。
修正量 X
在第 1 行设定作为基本程序的基准的 X 坐标(离程序原点的距离)，第 2 行以后的基准坐标以
其电路板所在的坐标(离第 1 行的程序原点的距离)来指定。
修正量 Y
在第 1 行设定作为基本程序的基准的 Y 坐标(离程序原点的距离)，第 2 行以后的基准坐标以
其电路板所在的坐标(离第 1 行的程序原点的距离)来指定。
角度修正量
指定作为基准的元件的角度。
0 度 ：维持基本程序的角度 ：0
90 度 ：从基本程序修正 90 度：1
180 度 ：从基本程序修正 180 度：2
270 度 ：从基本程序修正 270 度：3

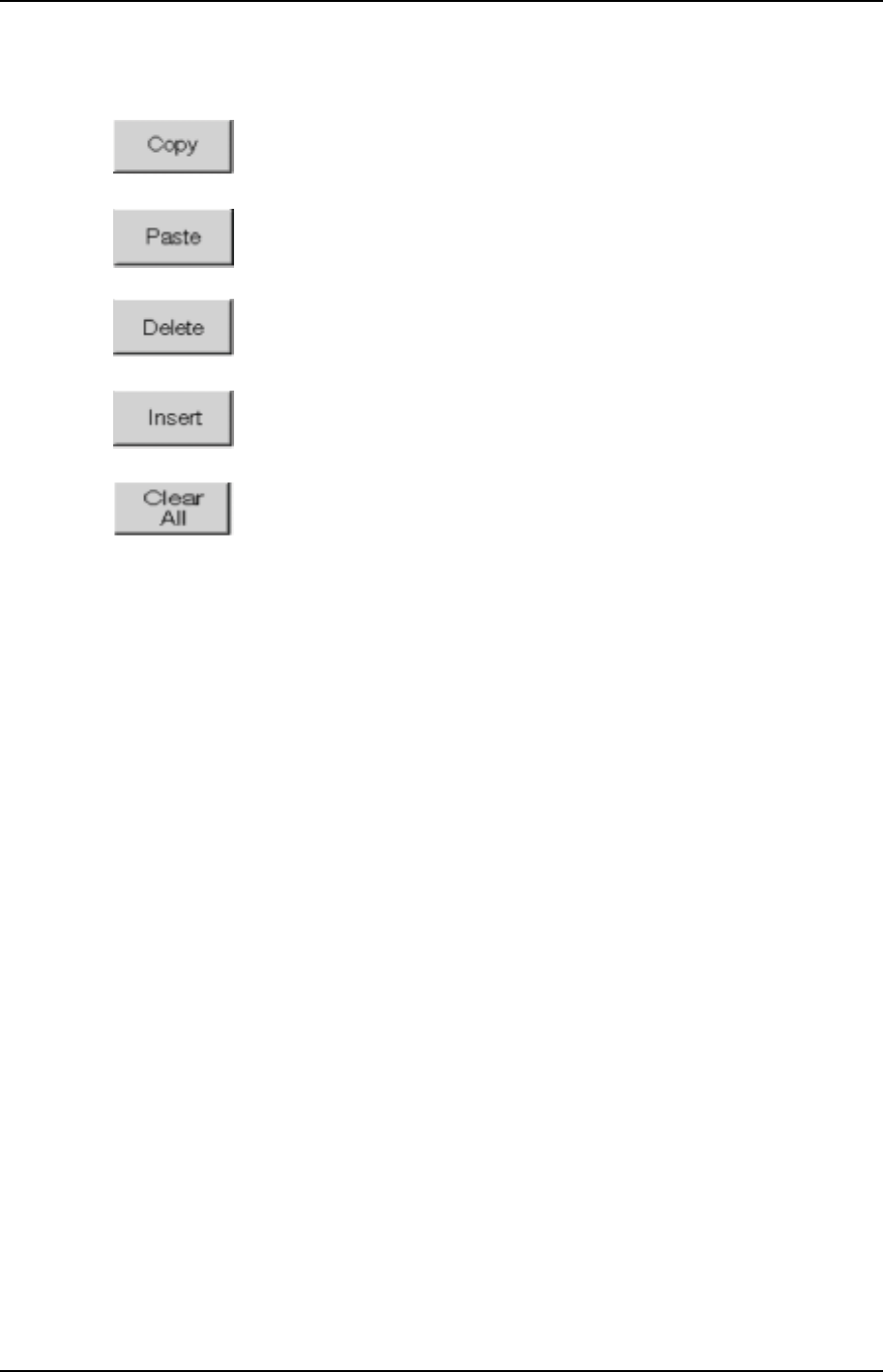

复制选择行的数据至剪贴板上。
在所选择的行前面粘贴剪贴板上的数据。
删除选择行、并将其后的行向前归并。
在选择的行之前插入 1 行新建行。
消除所有的选择。
第 3 部 第 4 章 扩展器
Edition 1.0 3-4-3 XP-141E 系统手册

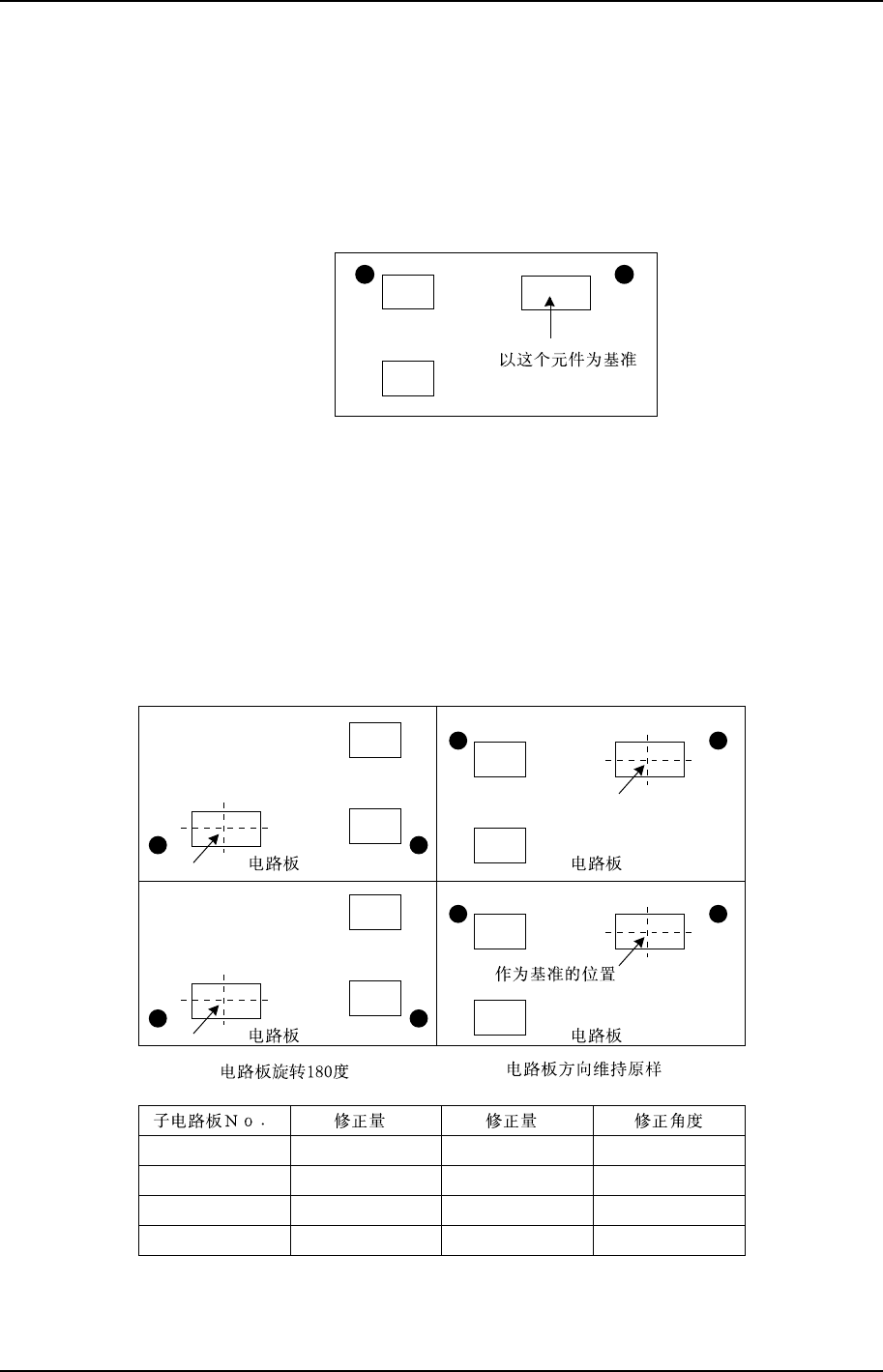

扩展器样本
在以下样本中，在电路板上扩展程序到四块子电路板。
1. 决定基准元件。范例中以右上的元件为基准。
2. 设定作为基准的元件处于什么位置。另外、确定修正角度为多少。
XP2S2058S
子电路板 1 ：输入到基准元件的原点的距离(Offset X，Offset Y)。第 1 块子电路
板的 Offset 角度必须为 0。
子电路板 2 ：输入从原点到同一元件的距离(Offset X，Offset Y)。
子电路板 3，4 ：输入从原点到同一元件的距离(Offset X，Offset Y)。
此外，由于两块电路板都旋转了 180 度，所以修正量角也旋转 180
度。
4 2
3 1
(-250, 150)
(-50, 230)
(-50, 100)
(-250, 20)
1
2
3
4
X
-50.00
-50.00
-250.00
-250.00
Y
100.00
230.00
20.00
150.00
0.00
0.00
180.00
180.00
XP2S2194S
