第 1 章 基本操作 第 2 部
XP-141E 系统手册 2-1-26 Edition1.0
1.20 接收 MCS/2 生产程序
机器能通过 RS-232C 界面从 MCS/2 主系统中传送生产程序。
操作步骤
1. 在 MCS/2 主系统中，备有 CP-6(M)生产程序、CP-643(M)生产程序及 CP-643(M)生
产程序。
当 CP-6(M)生产程序、CP-643(M)生产程序及 CP-643(M)生产程序准备后，能在
MCS/2 主系统中识别 XP-141E 系统。
备注：由于 XP-141 型号的机器只有 2 个 MFU 单元(100 个料站/8 毫米宽度元件料带)，超出这个容量
的料站数据，无法安装。至于在 MCS/2 主系统中关于编制程序和逐行显示的详细说明，请参考
专用手册。
2. 在[Main]上，依次按下[Program]和[MCS/2 Program Download]键。
3. 从 MCS/2 主系统中传送生产程序。

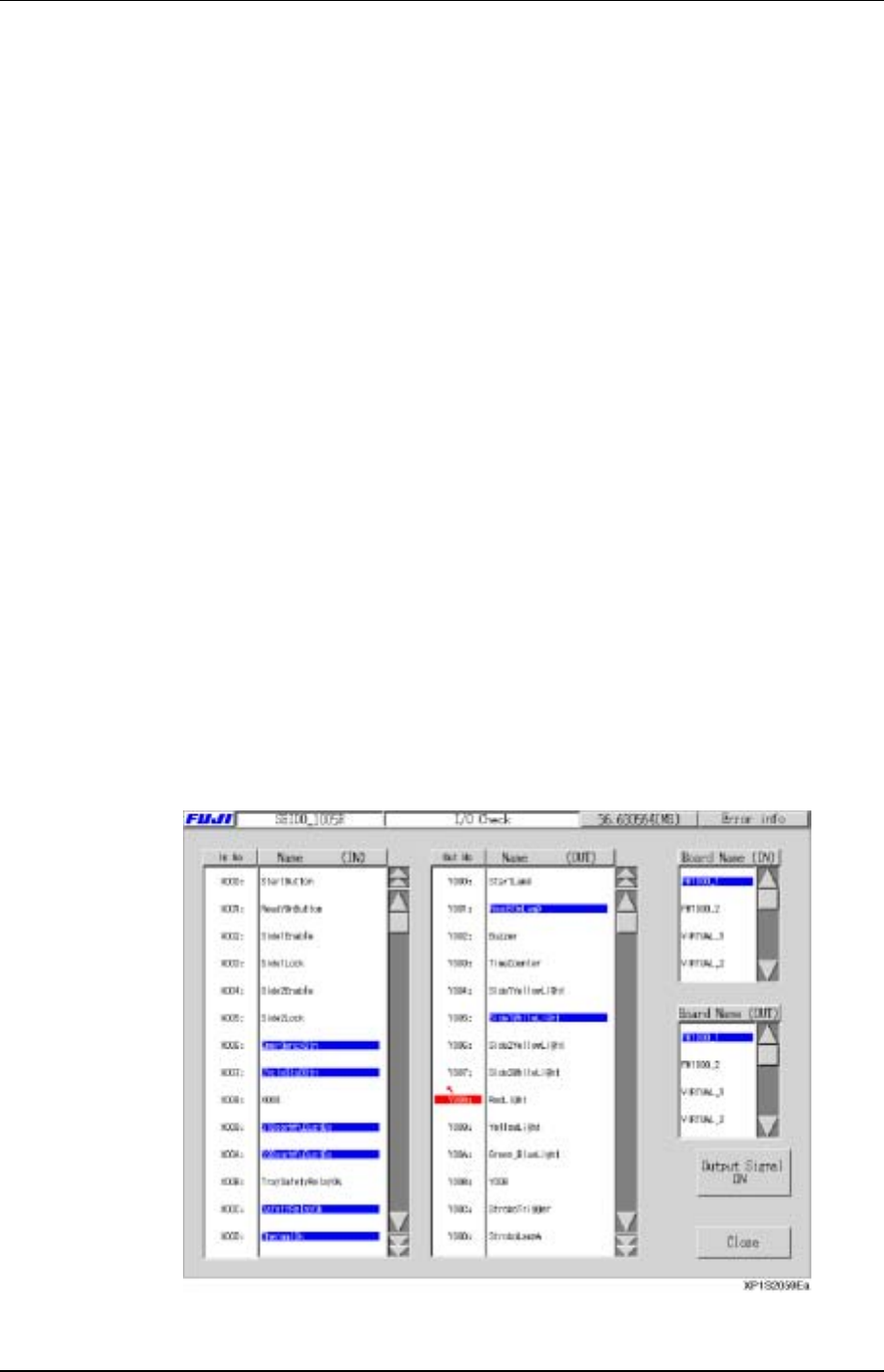

1.21 I/Q 检查
在 I/Q 检查画面上显示输入/输出信号状态。在此屏幕上也能用手操作信号灯和汽缸等。
操作步骤
1. 在[Main]上，依次按下[Maintenance A]和[I/Q Check]键，屏幕上将会显示的[I/Q
Check]画面。
2. 在输入口进行手动操作，在“Out No.”项(此项以红色表示)上选定一项，然后按下
[Output Signal ON]键。按下[Output Signal OFF]键，可停止输出信号。
3. 按下[Close]键，返回[Main]画面。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-27 XP-141E 系统手册
1.22 固有值编辑
这是固有值编辑画面。因为不正确的设置可能导致机器的错误运行，所以只有有资质的维护
人员才能更改。在编辑固有值时请充分注意。
操作步骤
1. 在[Main]上，依次按下[Maintenance B]，[Proper Date Editor]键。
2. 选择需要更改的数据。
3. 按下[Input]键或迅速双击[Value]键，屏幕上将会一个模拟数字键盘。输入所要求的数
值，然后按下[CR]键进行注册。
4. 按下[JOG Operation]，显示能进行 JOG 操作的画面。
5. 按下[Save to Disk]，将数值存入软盘中。按下[Load from Disk]键，从软盘中读取数
值。
6. 可用 “标题”或是“名称”进行检索。“标题”检索在一个标题表是通过按下检索项
的[▼]键来搜索的。“名称”检索是对包括关键检索字符在内的名称系列进行检索。如
要检索的字符，首先按下检索项的文字框，屏幕上将会显示一个模拟数字键盘，然后
输入要求检索的固有值名称，按下[RET]键即从顶端开始检索。
第 1 章 基本操作 第 2 部
XP-141E 系统手册 2-1-28 Edition1.0
1.23 输出 Trace 数据的操作步骤
当出现原因不明的问题时，为了找出原因并纠正问题，必须获得操作过程的详细说明。
在此，必须输出 Trace 数据(按软件执行过程的顺序纪录的数据)，以利于本公司能分析处理。
通过以下两种方法皆可进行数据输出。
操作步骤 A
z 在磁盘驱动器内插入软盘。单击屏幕左上部顶端的[FUJI]商标键，屏幕上将会显示出
如下所示的画面，然后按下[Tracing Data]键。
z 当系统出现错误时，[Tracing Data]出现在屏幕上。在磁盘驱动器内插入软盘，然后按
下[Tracing Data]键。将 Trace 数据写入软盘后，重新启动机器。
注意：请确认在写 Trace 数据之前，在软盘中读取或是写入数据的工作已完成。如果
试图在完成此项工作前写 Trace 数据，则从软盘中读取数据或是将数据写入软盘
的操作有可能失败。
