第 2 部 第 1 章 基本操作
Edition1.0 2-1-5 XP-141E 系统手册
1.2.2 从[Program]画面选择生产程序
这个程序也可以从程序菜单中装载。
注意: 此程序选项是用来编辑程序的。在读取生产中使用的程序时，请从[Production]画面的程序选项
中读取。
操作步骤

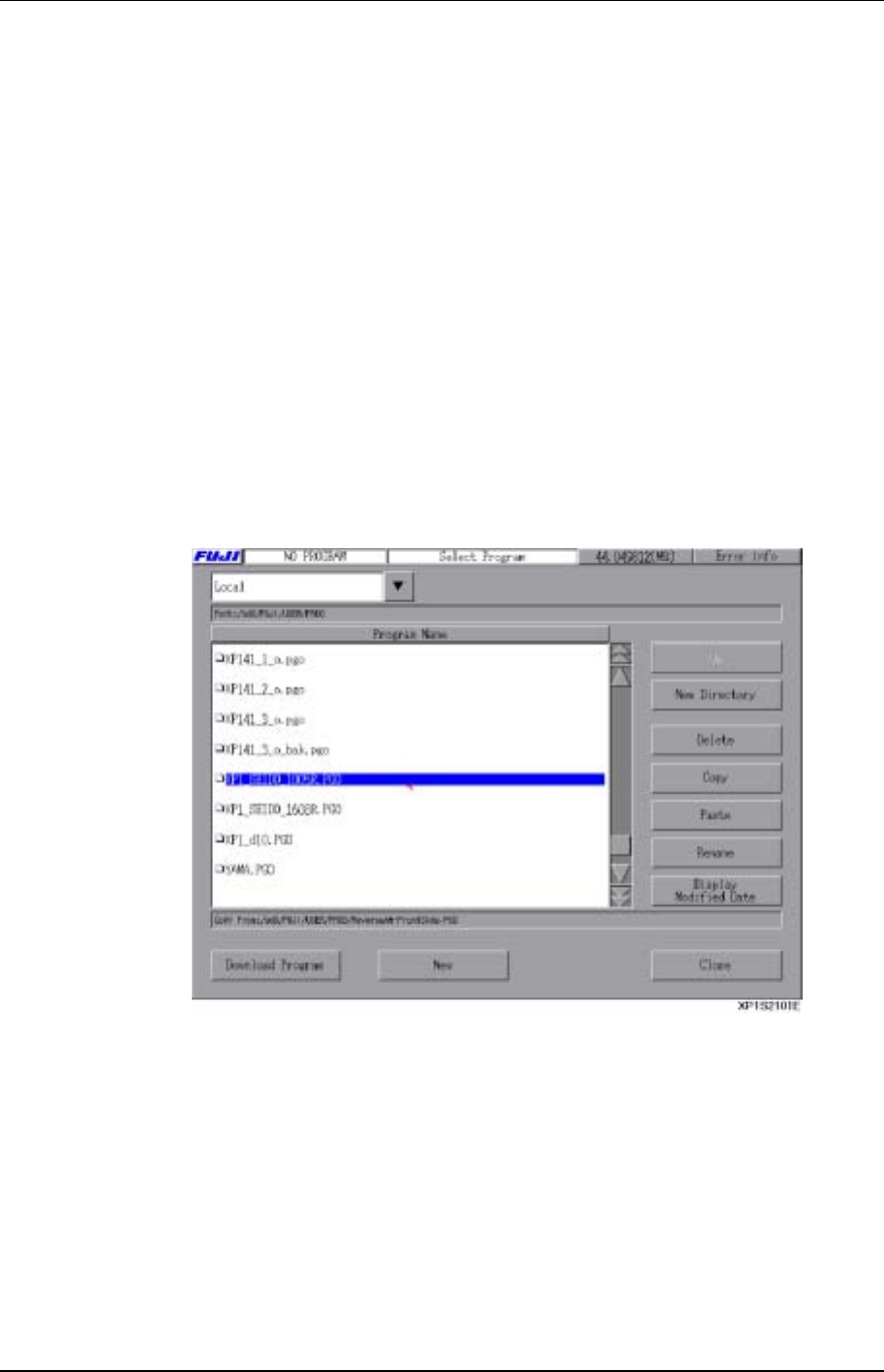

1. 打开[Main]画面，依次按下[Production]、[Program Select]键，存放在机器的硬盘或
是软盘上的程序列表将会显示在对话框中。
2. 从列表中选定所需的生产程序。然后按下[Download]键，安装程序。在画面上方的任
务栏上显示已装载完毕的程序名，表示目前正在使用该程序。
备注: 可从软盘上读取的文件是，FCP6(M)、CP642(M)、CP643(M) 或仅仅是在 XP-141 型的机器
上创建的 CCIMF 格式的文件。另外，因为只有 2 台 XP-141 型的 MFU (100 个料站/8 毫米宽
传送料带)，超出此容量的供料器安装数据则不能使用。
第 1 章 基本操作 第 2 部
XP-141E 系统手册 2-1-6 Edition1.0
1.3 选择模式
用户可以设定机器的运转模式。运转模式可以区分为生产模式和操作模式以及补件模式。在
通常的生产中将生产模式定为“Product”，操作模式定为“Automatic”。补件模式定为“Error
Pass”。
1.3.1 生产模式的设定
机器有三种生产模式：“生产”、“空转”和“传送”。以下说明这些模式的区别：
生产： 在实际的生产中使用的模式。选择此模式后，机器进行元件的吸取和影像处理
以及元件的贴装。
空转： 这种模式主要用于机器的调整和试运行。
当选择此模式时，吸嘴移动到元件的吸取位置，然后进行实际的吸取元件。同
时为了防止元件洒落在 XY 工作台周围而引起故障，要从 MFU 中拆除供料器。
传送： 仅仅在机器未处在生产状态下使用。当选择此模式时，机器只起到搬运轨道的
用，用来将电路板传送到生产线上的下一道工序的机器上。
操作步骤
1. 在[Main]里按下[Maintenance A]键和[Mode Selection]键，显示出[Mode Selection]
画面。
2. 从画面左上方的“Product”、“Idle”、或“Pass”中，选择所需的生产模式。
3. 按下[Close]键，返回[Main]画面。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-7 XP-141E 系统手册
1.3.2 动作模式的设置
机器有三种操作模式：“自动”、“半自动”、“暂停”。以下说明这些模式的区别。
自动： 实际生产中所使用的模式。选择此模式后，机器按照生产程序所指定的各个顺
序连续生产。
半自动： 用此模式来进行机器的试运行。选择此模式后，机器每次只执行生产程序的一
个工序，必须按下 [START]按钮才执行下一个工序。
暂停： 用此模式来进行机器的试运行。选择此模式后，机器操作分为几个周期。按下
[READY ON]后暂停，再按[Start]键，进入下一个工序以后的顺序。
操作步骤
1. 从[Main]中依次按下[Maintenance A]、[Mode Selection]键，显示出[Mode Selection]
画面。
2. 从画面左上方的“Automatic”、“Step”或“Pause”，选择所需的生产模式。
3. 按下[Close]键，返回[Main]画面。
1.3.3 补件模式的设定
对于发生类似元件吸取错误和影像处理错误的元件错误时，可以设定补件模式。对于元件错
误的补件模式有三种：“自动补件”、“错误停止”、“错误通过”，用户可以设定采用何种模式。
自动补件： 如果发生元件吸取错误或是元件影像处理错误，机器根据“最大补件次数”所
设定的次数自动地进行补件。
错误停止： 如果发生吸取错误或是影像处理错误，机器停止生产。
错误通过： 即使发生吸取错误或是影像处理错误，也不进行补件动作而进入下一道顺序。
操作步骤
1. 在[Main]画面上按下[Maintenance A]和[Mode Selection]键，显示[Mode Selection]
画面。
2. 从画面左中部的“自动补件”中选择“Auto Recovery”、“Error Stop”或“Error Pass”
中所使用的一种生产模式。
3. 按下[Close]键，返回[Main]画面。
