第 8 章例 3：PLCC 的模板创建第 4 部

XP-141E 系统手册 4-8-2 Edition 1.0

5. 通过使用鼠标拖放红线或者输入数值，使红线的相交点移至元件中心。同样的拖放绿

线和蓝线，使它们与元件的外形对齐，然后单击[Center Adj.]键。

XP2S2095S

X: 19.21 Y: 19.36

X: 0.00 Y: -0.19

A: 0.0

单击[Return]键。

6. 右击鼠标显示出[Trimming]菜单，然后在菜单中单击[Return]键。

7. 右击鼠标显示出菜单，然后在菜单中单击[Edit]键，显示出“Position-seek-line”标

题。(此时，如果显示出的是“Inspect-seek-line”标题，则再右击鼠标，然后单击

显示出的[Change Display Mode]。)

XP2S2096S

Lv.

DIFF

(1.00)

P ASNE

第 4 部第8 章例 3：PLCC 的模板创建

Edition 1.0 4-8-3 XP-141E 系统手册

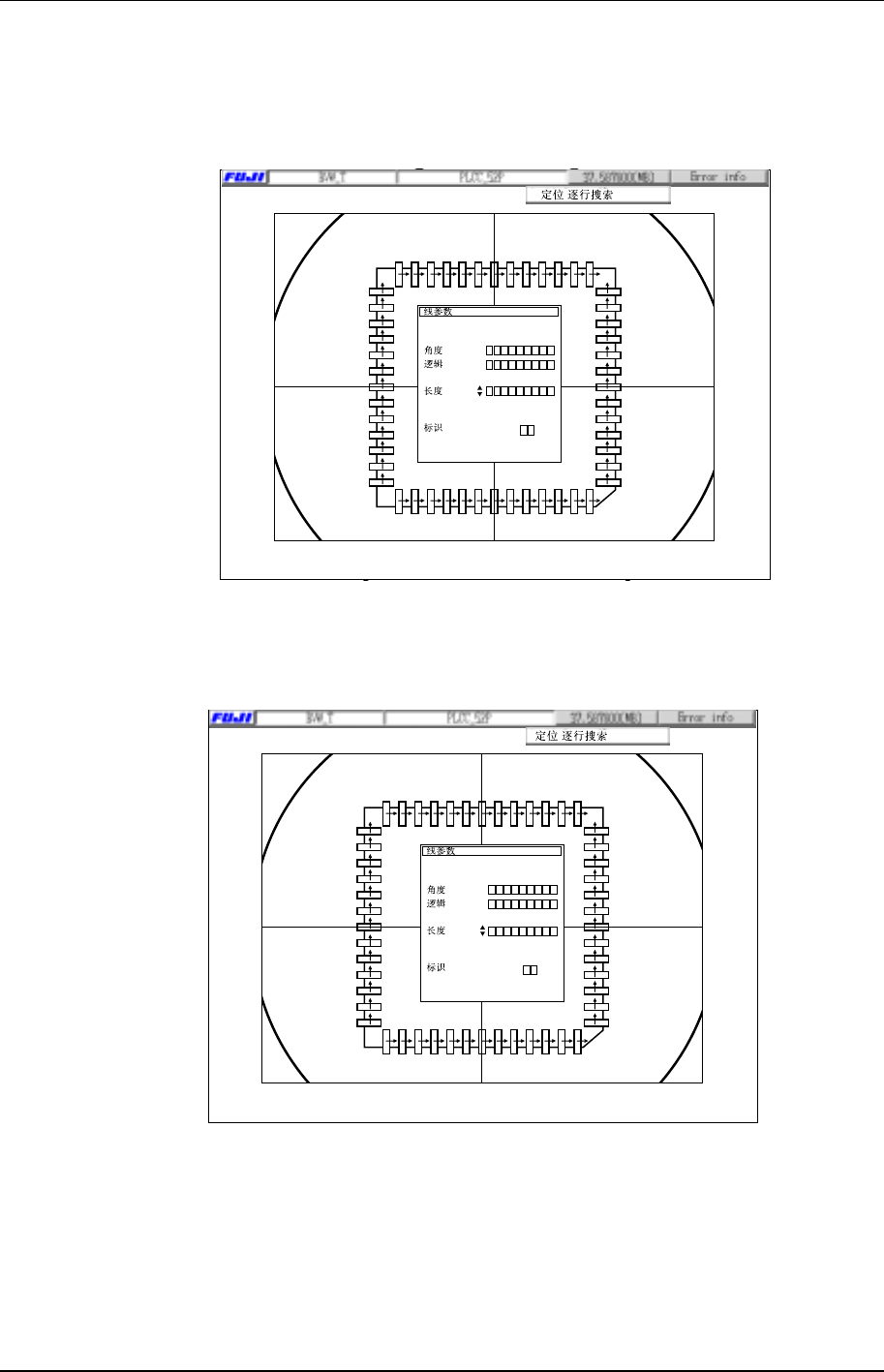

8. 单击对元件定位有必要的引脚部分，然后使用[Pair]方式画出定位查找线。由于引脚

间距方向的定位非常重要，故尽可能将定位线垂直于引脚的宽度方向。

XP2S2097S

Lv.

DIFF

(1.00)

P ASNE

9. 右击鼠标显示出菜单，然后在菜单中单击[Edge Adjusting]键。因为 PLCC 的定位线

在 XY 方向上的平衡良好，所以此处没有必要指定[Find Setting Mode]。

XP2S2098S

Lv.

DIFF

7123

(1.00)

P ASNE

第 8 章例 3：PLCC 的模板创建第 4 部

XP-141E 系统手册 4-8-4 Edition 1.0

10. 右击鼠标显示出菜单，然后在菜单中单击[Change Display Mode]键。在引脚上画出

检查查找线。

XP2S2099S

Lv.

080

P ASNCM

11. 右击鼠标显示出菜单，然后在菜单中单击[Edge Adjusting]键。线段更改成虚线。

XP2S2100S

Lv.:

0571-

080

P ASNE
