第 4 部第 3 章 从现有元件数据中创建模板 Edition 1.0 4-3-3 XP-141E 系统手册 5. 单击 [T emplate Editor] 键 ， 然后单击目标元件上的正方形内的十字。 正方形的边框的 颜 色会由红变绿。 XP2S2065CM 6. 单击 [R atio] 对话框上的箭头， 或者直接将数值输入以决定 [Rat io] 。 此处的数值增大后， 影像被放大。 按下 [OK] 键，画面以所选择的比率显 示。…
第 3 章 从现有元件数据中创建模板 第 4 部
XP-141E 系统手册 4-3-2 Edition 1.0
按下[Part Type Editor]键显示出元件设定项目。在[Name]项目中，单击 Vision Type
中的[Value]键后，选择 18:OTHER，按下[Template]键。
4. 按下[Auto Pick Up]后按下 START 按钮，机器开始按照画面左上指定的料站进行元
件的吸取。(但是，Packaging Name 没有被指定时吸取动作不能进行。)
进行手动吸取元件时，按下[Manual Pick Up]键后，按下 START 按钮，吸嘴移至指
定的料站上进行元件的吸取动作，手动将元件吸取后，按下[OK]键和 START 按钮。
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-3 XP-141E 系统手册
5. 单击[Template Editor]键，然后单击目标元件上的正方形内的十字。正方形的边框的
颜 色会由红变绿。
XP2S2065CM
6. 单击[Ratio]对话框上的箭头，或者直接将数值输入以决定[Ratio]。此处的数值增大后，
影像被放大。
按下[OK]键，画面以所选择的比率显示。
XP2S2066CM
第 3 章 从现有元件数据中创建模板 第 4 部
XP-141E 系统手册 4-3-4 Edition 1.0

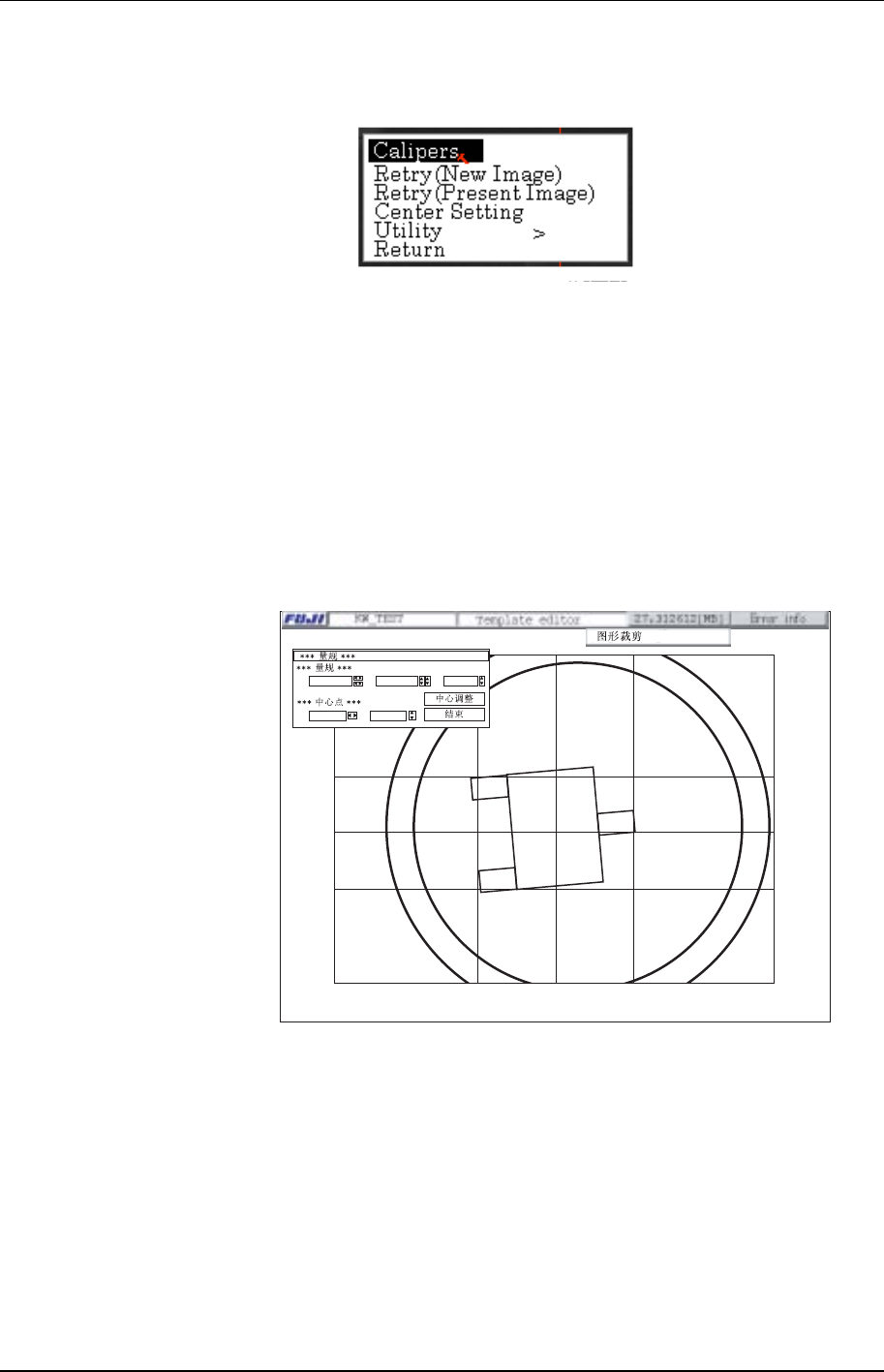

7. 右击鼠标显示出[Trimming]菜单，单击菜单上的 [Calipers]键。
XP2S2202E
在需要改变[Calipers]窗口的显示位置时，在表示有 Calipers 显示区域的蓝色部分，
右击鼠标后，拖放窗口至所需位置。
8. 为了使红线的交点位于元件中心，单击红线后将其进行拖放，或者直接将数值输入进
行调整。对于绿线和蓝线也同样进行拖放，使它们与引脚或元件外形相吻合。此时，
如果绿线和蓝线与外形不相吻合时，再次将红线拖放进行调整。此外，由于回转角度
的原因使绿线和蓝线与外形不相吻合时，单击[Calipers]内的[A]箭头，将线旋转，然
后单击[Center Adj.]来进行调整。
XP2S2067CM
X:
2.16
Y:
1.53
X:
0.24
Y:
-0.04
A:
0.0
最后，当绿线和蓝线与外形相吻合时，单击[Center Adj.]键后单击[END]键。
