第 3 部 第 3 章 编辑器 Edition 1.0 3-3-1 XP-141E 系统手册 3. 编辑器 3.1 编辑画面的显示 此画面用作编辑顺序、电路板、供料器 、定位点、元件和吸嘴的数据。 操作顺序 1. 从 [Main] 画面中依次按 [Pr ogram] 、 [Sele ct] 键，选择进行编辑的程序。 2. 按 [Edito r] 键，在触摸屏下端显示出如下画面。 XP2S2156E 3.2 顺序 按 [Se quence…
第 2 章 程序菜单 第 3 部
XP-141E 系统手册 3-2-2 Edition 1.0
笔记：
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-1 XP-141E 系统手册
3. 编辑器
3.1 编辑画面的显示
此画面用作编辑顺序、电路板、供料器、定位点、元件和吸嘴的数据。
操作顺序
1. 从[Main]画面中依次按[Program]、[Select]键，选择进行编辑的程序。

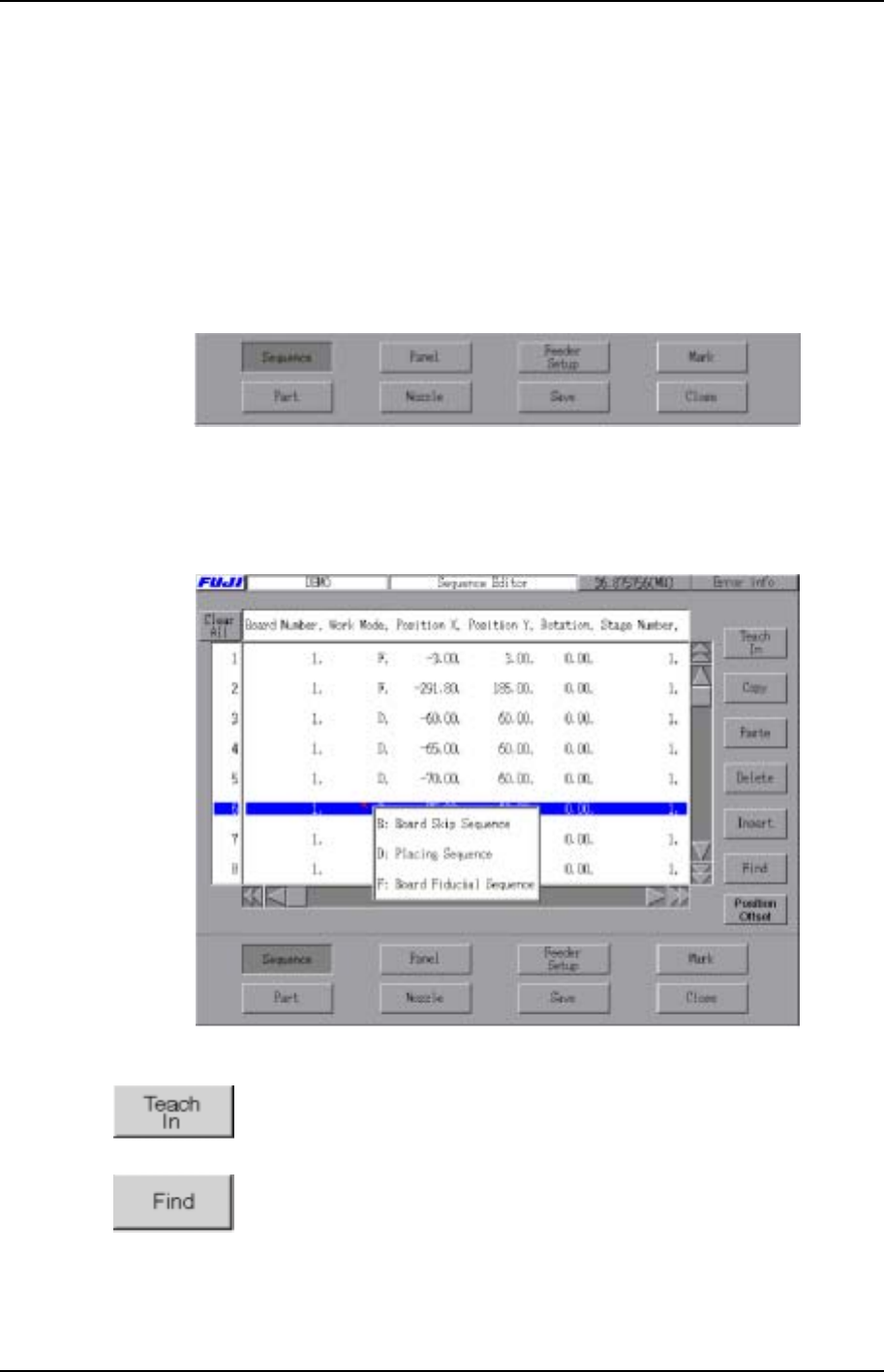

2. 按[Editor]键，在触摸屏下端显示出如下画面。
XP2S2156E
3.2 顺序
按[Sequence]键，显示以下画面：
XP2S2157Ea
操作按键说明
使用机器的模拟功能进行顺序的编辑。
从顺序数据内搜寻指定的字符串或数据。
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-2 Edition 1.0
以下所示按键是对于位于画面左侧领域所选择的行进行处理：
项目说明：
Selection area (顺序 No.)
将顺序号自动显示。
Board No.(0～255)
一块电路板(PCB)由多个相同的子电路板构成时的各个子电路板的识别号(ID)时使用。
生产中使用的电路板不是多重电路板时请设定为 0。生产的电路板是多重电路板时，以
下列方式中的一种生成顺序数据：
z 以特定的电路板 No.作为“1”并以手工输入其子电路板内的顺序后，以其数据为
依据，在机器一侧进行扩展，自动生成所需要的其它电路板的顺序数据。
z 手工输入的子电路板以及所有电路板的顺序。
Sequence Type
顺序类型从以下选择并指定。
B：电路板跳过定位点读取顺序
D：贴装顺序
F：基准定位点读取顺序

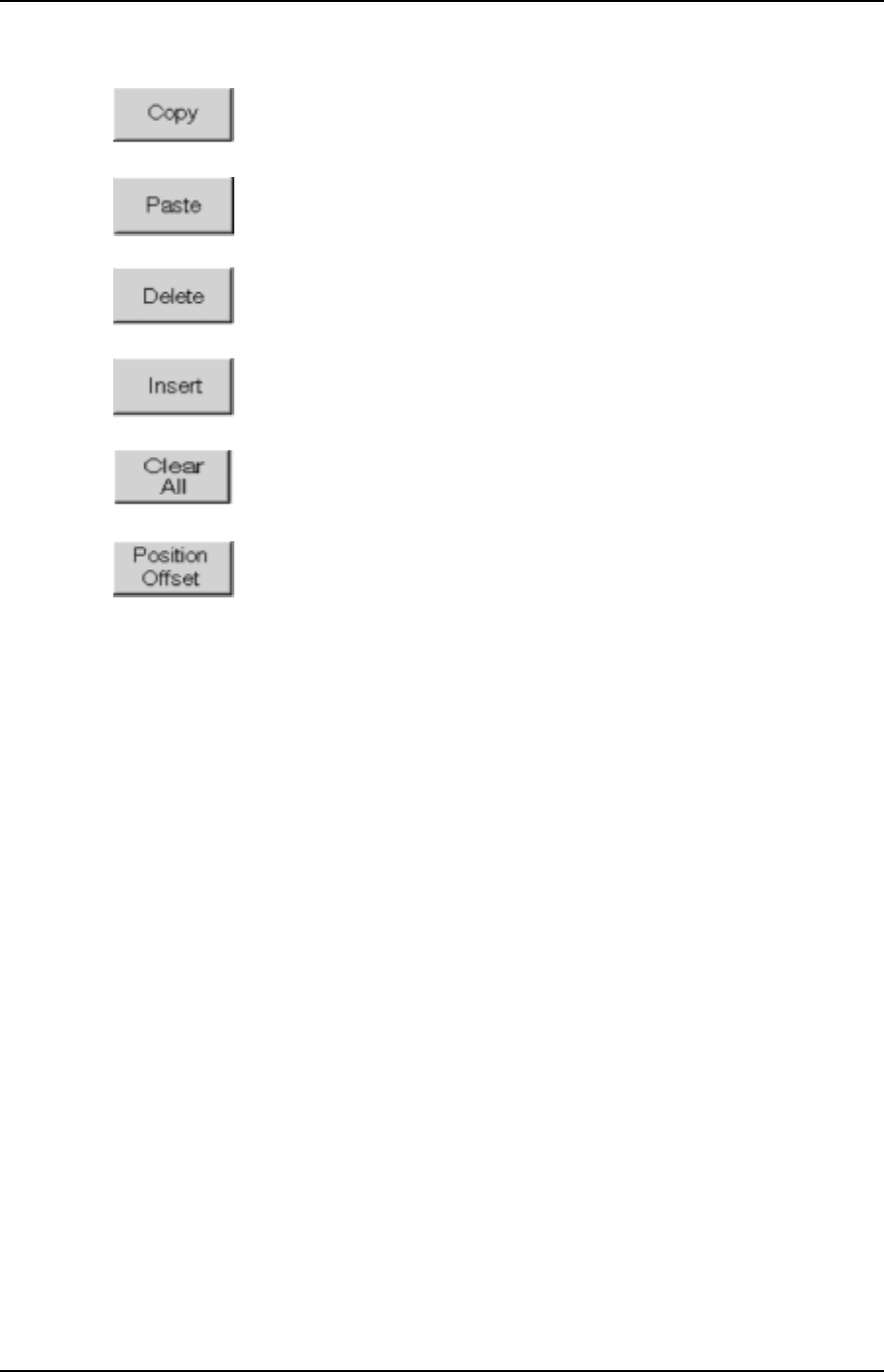

复制所选择行的数据到剪贴板上。
粘贴所选择行之前剪贴板上的数据。
删除所选择行并将后面的行自动上移。
在所选择的行之前插入一行新建行。
消除所有的选择。
以子电路板单位进行坐标修正。
