第 5 章最优化第 3 部 XP-141E 系统手册 3-5-4 Edition 1.0 操作按键说明吸嘴最优化条件在选择“Use machine nozzle configuration”或 “Use program no zzle configurat ion”时, 会显示出以下的确认吸嘴数据画面。执行最优化。

第 3 部第 5 章最优化

Edition 1.0 3-5-3 XP-141E 系统手册

z 自动生成最优化的吸嘴配置

最优化时，尽可能用较大直径的吸嘴进行贴装。如果吸嘴超过可以使用的根数(XP-

141E：12 根，XP-241E&XP-341E：9 根)，此时，将使用频率少的吸嘴直径降低 1 号

使用。这时，尽量不要有象从直径 20.00mm 变为 5.0mm 那样，而寻求尺寸落差较少

的吸嘴。

z 使用生产程序的吸嘴配置

按照在生产程序内指定的吸嘴配置使用。根据在最优化时，生产程序中的元件数据里有

的吸嘴名(Nozzle Name) 与最大直径(Maximum Nozzle Diameter) 和最小直径

(Minimum Nozzle Diameter)进行。仅进行匹配性的确认。(如有问题时会出现错误信

息而不进行最优化。)

供料器配置

在以下中选择一种。

z 固定供料器配置(不改变配置)

z 自动生成供料器配置

下一个供料器

在以下中选择一种。

z 最优化中包括下一种供料器

z 最优化中删除下一种供料器

补充元件的操作性

在以下中选择一种。

z 不指定

z 主要使用前面的供料平台

z 主要使用后面的供料平台

跳过行的处理

在以下中选择一种。

z 在全部解除跳过行时为能最快速而包括跳过行的最优化

z 删除跳过行的最优化

可以用高速贴装

定位点顺序的最优化条件

在以下中选择一种。

z 按原样进行最优化

识别除去跳过的全部的定位点，按其顺序进行最优化。

z 只留下最远的两个定位点

留下电路板补正定位点、子电路板补正定位点、QPP 等的单独补正定位点中最远的 2 个

定位点，以这 2 个定位点作为电路板的补正定位点。

第 5 章最优化第 3 部

XP-141E 系统手册 3-5-4 Edition 1.0

操作按键说明

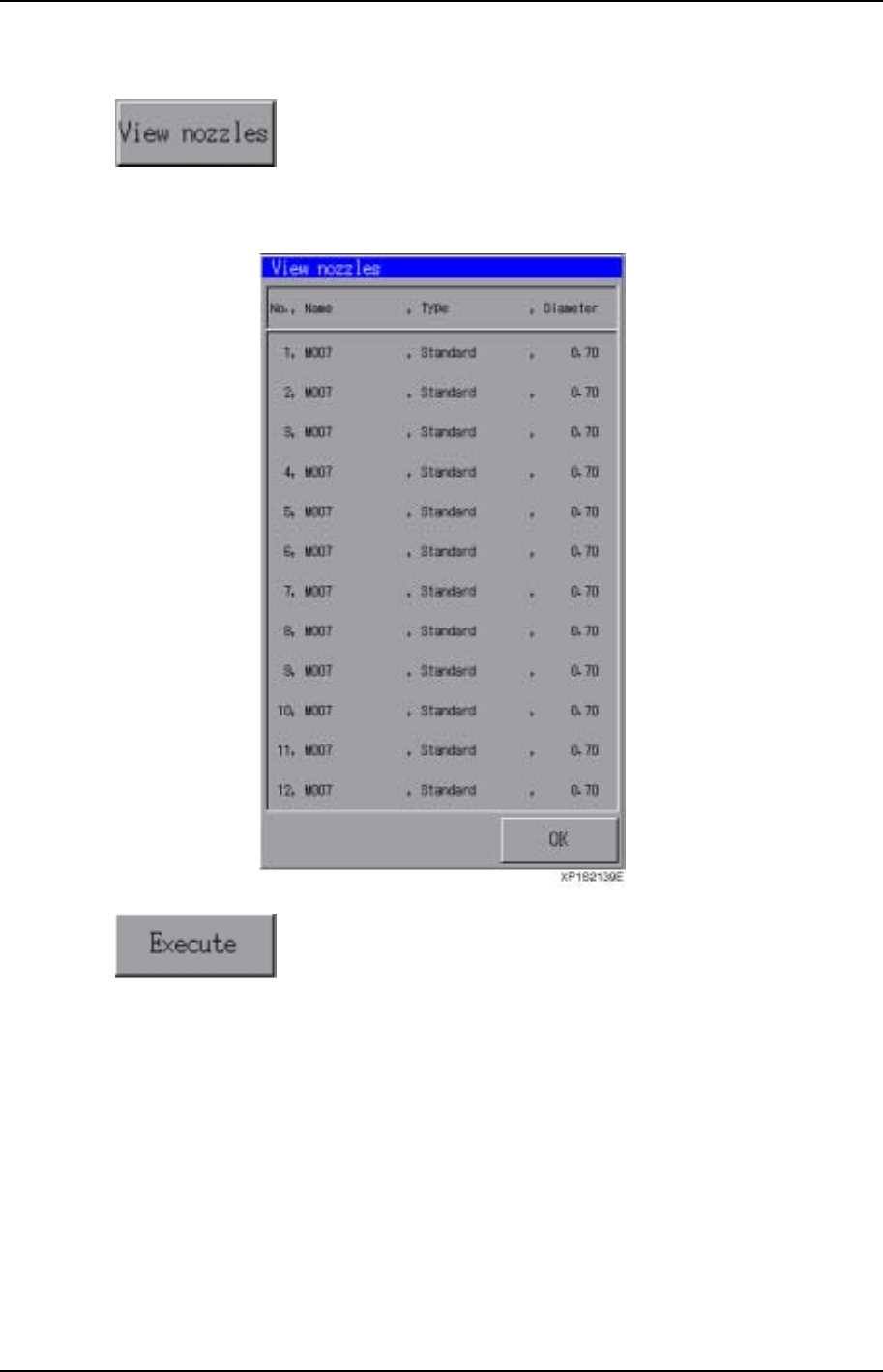

吸嘴最优化条件在选择“Use machine nozzle configuration”或

“Use program nozzle configuration”时, 会显示出以下的确认

吸嘴数据画面。

执行最优化。

第 3 部第 5 章最优化

Edition 1.0 3-5-5 XP-141E 系统手册

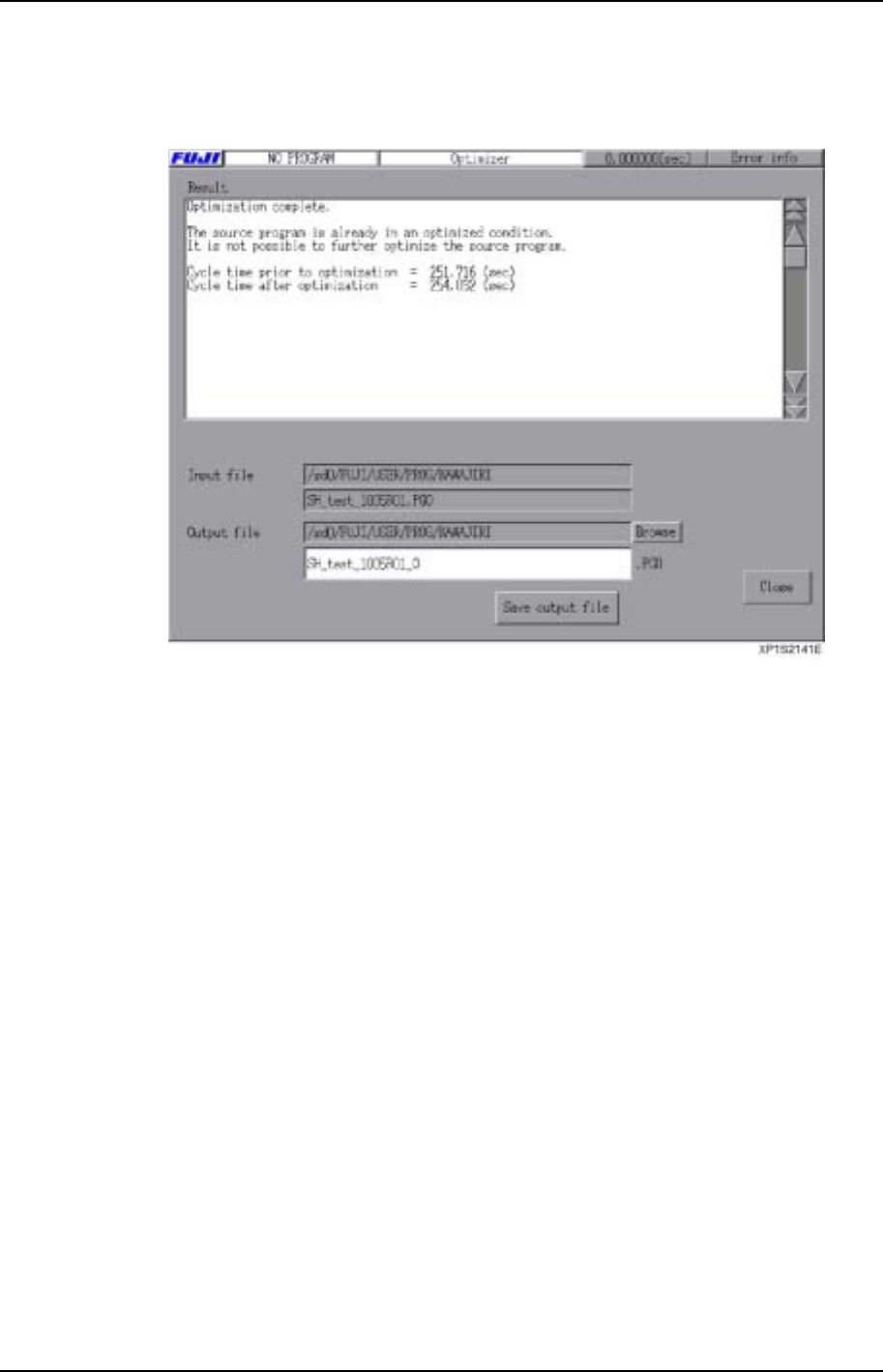

5.3 最优化结果画面

结束最优化处理后、显示出以上画面。

z 在画面上部的结果显示窗内，若最优化失败时，会显示出错误信息。

z 在“输入文件”文本框中会出现最优化前的生产程序文件的文件名和目标名。

z 在“输出文件”文本框中会出现已保存的最优化后的生产程序保存处目录和指定文件名。

按下[Browse]键来选择一个文件夹。

z 按下[Save output file]键，用“输出文件”文本框中设定的文件名保存最优化后的生产

程序。

z 按下[Close]键，关闭最优化画面。

注意：用保存在文件中的最优化后的生产程序进行生产时，按下[Select Program]键，需编辑最优化

程序时，按[Editor]键，必须将程序读入内存中。此外，最优化后的生产程序在最优化失败不能

保存。
