第 4 部第8 章例 3：PLCC 的模板创建

Edition 1.0 4-8-1 XP-141E 系统手册

8. 例 3：PLCC 的模板创建

1. 获取元件影像。

2. 单击[Template Editor]键，然后单击目标元件的正方形内的十字。

3. 单击[Ratio]对话框的箭头标记或者直接输入数值决定[Ratio]。数值增加后，影像会

被放大和重新绘制。按下[OK]键后，显示出所选比率的影像。

XP2S2094S

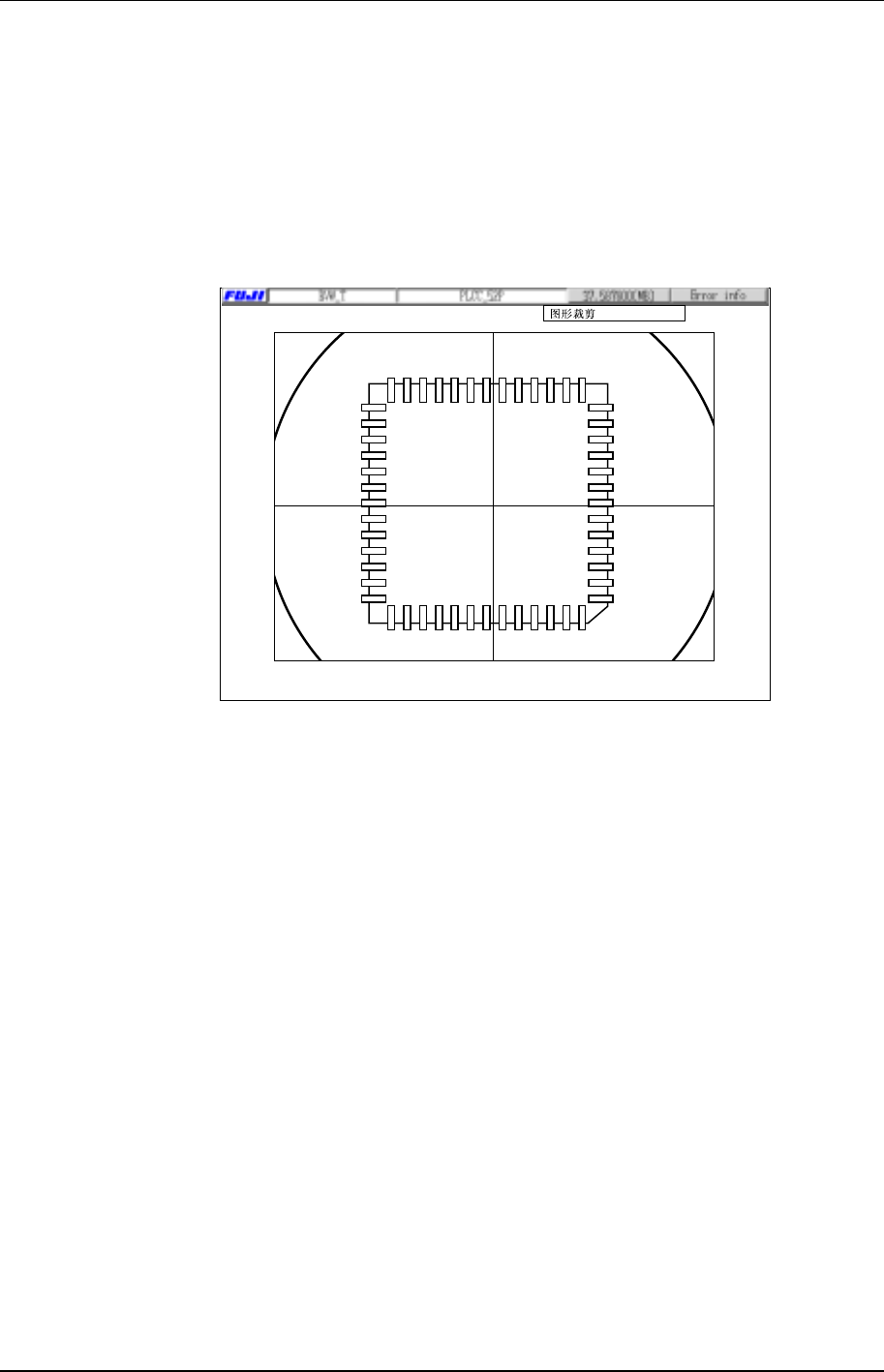

4. 右击鼠标显示出[Trimming]菜单，然后在菜单中单击[Calipers]键显示出[Calipers]

画面。要改变[Calipers]画面的显示位置时，按鼠标右键于“***Calipers***”显示

区域，然后将画面拖动至所需位置。

第 8 章例 3：PLCC 的模板创建第 4 部

XP-141E 系统手册 4-8-2 Edition 1.0

5. 通过使用鼠标拖放红线或者输入数值，使红线的相交点移至元件中心。同样的拖放绿

线和蓝线，使它们与元件的外形对齐，然后单击[Center Adj.]键。

XP2S2095S

X: 19.21 Y: 19.36

X: 0.00 Y: -0.19

A: 0.0

单击[Return]键。

6. 右击鼠标显示出[Trimming]菜单，然后在菜单中单击[Return]键。

7. 右击鼠标显示出菜单，然后在菜单中单击[Edit]键，显示出“Position-seek-line”标

题。(此时，如果显示出的是“Inspect-seek-line”标题，则再右击鼠标，然后单击

显示出的[Change Display Mode]。)

XP2S2096S

Lv.

DIFF

(1.00)

P ASNE

第 4 部第8 章例 3：PLCC 的模板创建

Edition 1.0 4-8-3 XP-141E 系统手册

8. 单击对元件定位有必要的引脚部分，然后使用[Pair]方式画出定位查找线。由于引脚

间距方向的定位非常重要，故尽可能将定位线垂直于引脚的宽度方向。

XP2S2097S

Lv.

DIFF

(1.00)

P ASNE

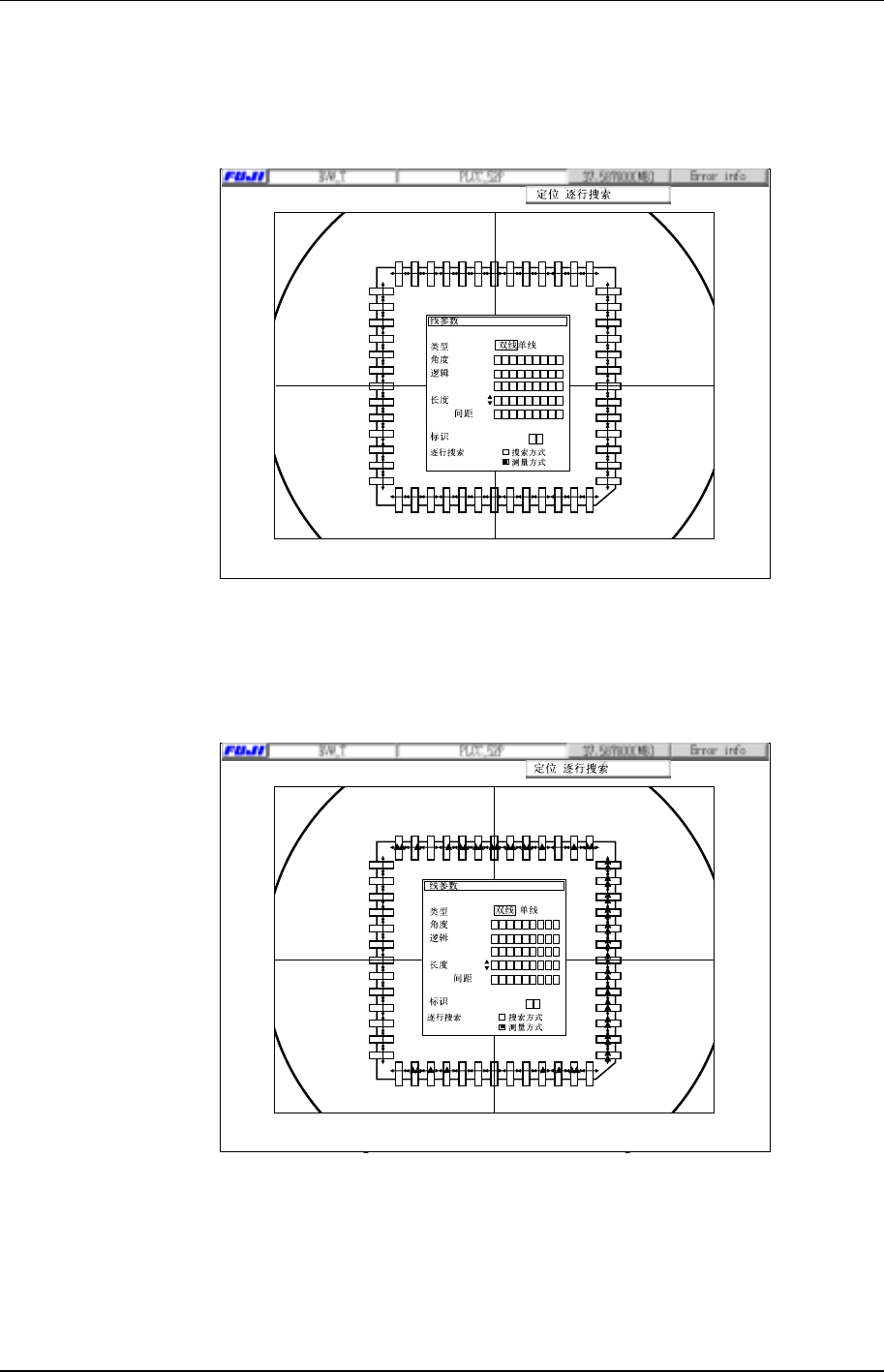

9. 右击鼠标显示出菜单，然后在菜单中单击[Edge Adjusting]键。因为 PLCC 的定位线

在 XY 方向上的平衡良好，所以此处没有必要指定[Find Setting Mode]。

XP2S2098S

Lv.

DIFF

7123

(1.00)

P ASNE
