第 3 部 第 3 章 编辑器
Edition 1.0 3-3-3 XP-141E 系统手册
X-coordinate
请输入电路板上 X 方向的坐标。
当与 FUJI 的程序原点(电路板的右下角开始 X 方向：-5mm，Y 方向为-5mm 的坐标)
不同的基准点开始输入坐标时，必须以电路板数据的 X 修正量作为修正值输入
(-650.00mm～650.00mm)。
Y-coordinate
请输入电路板的 Y 方向的坐标。
当与 FUJI 的程序原点(电路板的右下角开始 X 方向：-5mm，Y 方向为-5mm 的坐标)
不同的基准点开始输入坐标时，必须以电路板数据的 X 修正量作为修正值输入
(-650.00mm～650.00mm)。
Angle
必要时以贴装角度 0 度为基准输入角度。
贴装角度 0 度的方向如下：
从 SIDE1 所供应的元件：保持吸取的角度。
从 SIDE2 所供应的元件：从吸取后旋转 180 度的角度。(0.00deg～359.99deg)
Stage No.
MFU、MTU 等的元件供应单元所装载的机械部分称为供料平台。在 XP 系列机器上，
前侧是供料平台 1，后侧是供料平台 2。请输入搭载有元件的供料平台的 no.。
Slot No.
是元件供应单元，将搭载料带供料器或料盘的地方称为料站。
请输入可以搭载元件的料站 No.。
Mark No.
指定定位点号吗。只要不与其他号码相重复，任何号码都可以使用，但只有在读入定位
点的顺序中才有效。(1～255)
Main Mark No.
设定作为贴装元件的基准的基准定位点 No. (1～255)。
Sub-Mark No.
设定作为贴装元件的子基准的基准定位点 No. (1～255)。
Board Skip
在特定的子电路板上不贴装全部元件时，请在这个字段上选择 1。
0：不跳过。 1：执行电路板跳过。
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-4 Edition 1.0
Feeder Skip
不贴装特定元件时，请在这个字段上选择 1。
在供料器跳过时，同一个料站中的一个顺序上选择跳过时，相应的全部的顺序都跳过。
0：不跳过。 1：执行供料器跳过。
Sequence Skip
当特定的顺序有必要跳过时选择 1。
0：不跳过 1：执行顺序跳过
Transport Mode
参考下图，在贴装元件时，请选择轴的动作。
(在有贴装顺序一侧，预先在贴装有高的或大元件的顺序时选择 1 可以防止碰到其它元
件)。
MCSX312CM
Comment
此字节与机器的动作无关。
顺序的注解最高可输入 23 个字节。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-5 XP-141E 系统手册

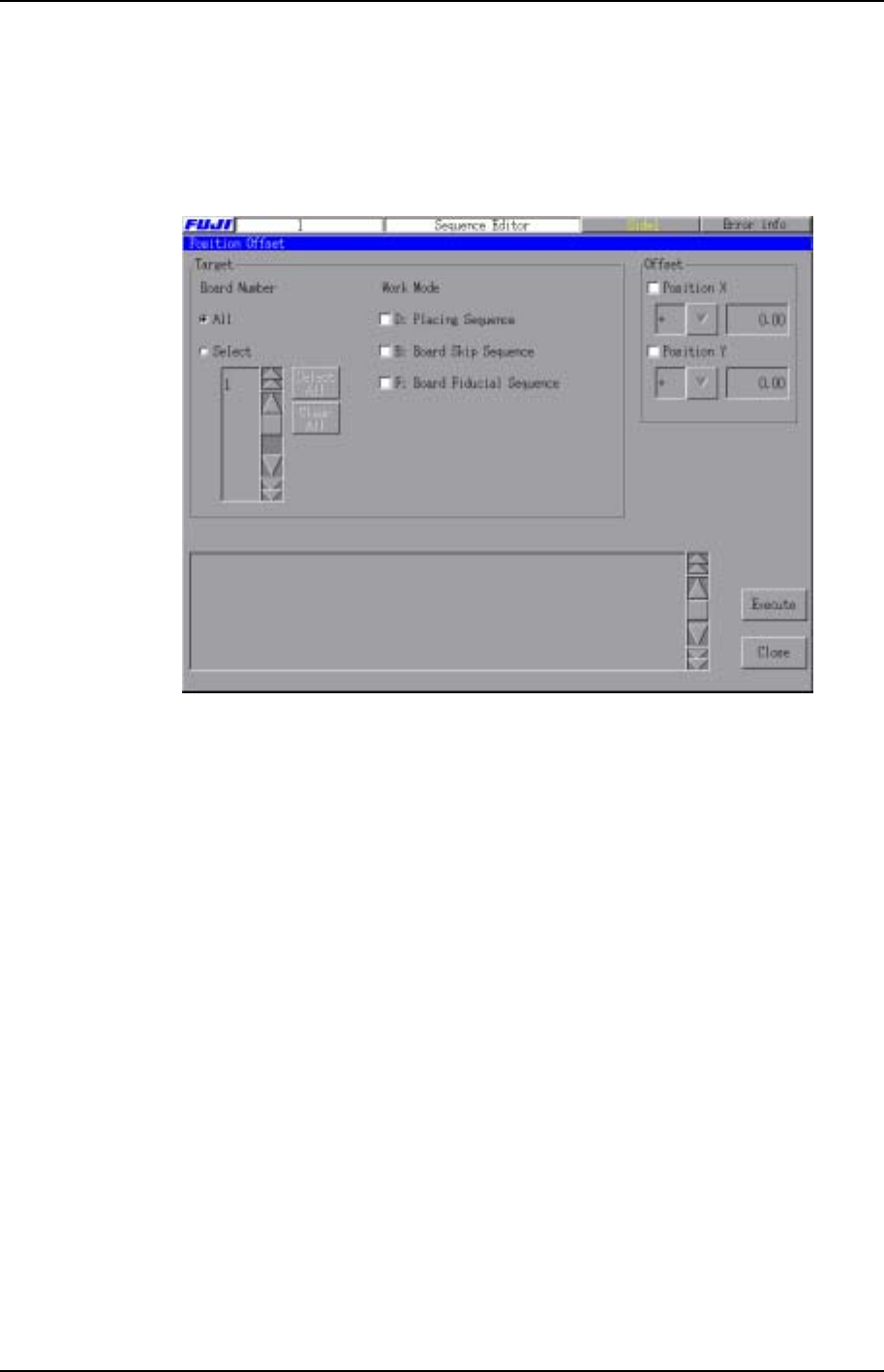

Position Offset
以子电路板为单位对其子电路板上的指定坐标进行修正的功能。
但是，此修正值是暂时的而不能像程序内的数据一样进行保存。在关机时，切换程序时
解除其修正值。
XP1S2154E
子电路板 No. : 指定对坐标进行修正的子电路板 No.。
全部: 对于电路板上的所有子电路板进行坐标修正。
指定: 全部的子电路板不作为对象时，指定子电路板 No.。
顺序种类: 选择适用修正的坐标的种类。
D: 元件贴装坐标
B: 读取子电路板定位点跳过坐标
F: 读取子电路板基准定位点跳过坐标
修正量: 指定进行修正的方向，加/减(+/-)量。
(坐标的修正量:0.00～650.00)
[执行]: 显示确信息后，指定是否进行修正。
[YES]: 执行修正处理，返回主画面。
[NO]: 不执行修正处理，返回主画面。
[Close]: 关闭主画面，返回顺序编辑画面。
