第 3 章 从现有元件数据中创建模板 第 4 部 XP-141E 系统手册 4-3-4 Edition 1.0 7. 右击鼠标显示出 [T rimming] 菜单，单击菜单上的 [Ca lipers] 键。 XP2S2202E 在需要改变 [Calipers] 窗口的显示位置时，在表示有 Calipers 显示区域的 蓝色部分， 右击鼠标后，拖放窗口至所需位置。 8. 为了使红线的交点位于元件中心， 单击红线后将其进行拖放， 或者直接将…
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-3 XP-141E 系统手册
5. 单击[Template Editor]键，然后单击目标元件上的正方形内的十字。正方形的边框的
颜 色会由红变绿。
XP2S2065CM
6. 单击[Ratio]对话框上的箭头，或者直接将数值输入以决定[Ratio]。此处的数值增大后，
影像被放大。
按下[OK]键，画面以所选择的比率显示。
XP2S2066CM
第 3 章 从现有元件数据中创建模板 第 4 部
XP-141E 系统手册 4-3-4 Edition 1.0
7. 右击鼠标显示出[Trimming]菜单，单击菜单上的 [Calipers]键。
XP2S2202E
在需要改变[Calipers]窗口的显示位置时，在表示有 Calipers 显示区域的蓝色部分，
右击鼠标后，拖放窗口至所需位置。
8. 为了使红线的交点位于元件中心，单击红线后将其进行拖放，或者直接将数值输入进
行调整。对于绿线和蓝线也同样进行拖放，使它们与引脚或元件外形相吻合。此时，
如果绿线和蓝线与外形不相吻合时，再次将红线拖放进行调整。此外，由于回转角度
的原因使绿线和蓝线与外形不相吻合时，单击[Calipers]内的[A]箭头，将线旋转，然
后单击[Center Adj.]来进行调整。
XP2S2067CM
X:
2.16
Y:
1.53
X:
0.24
Y:
-0.04
A:
0.0
最后，当绿线和蓝线与外形相吻合时，单击[Center Adj.]键后单击[END]键。
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-5 XP-141E 系统手册

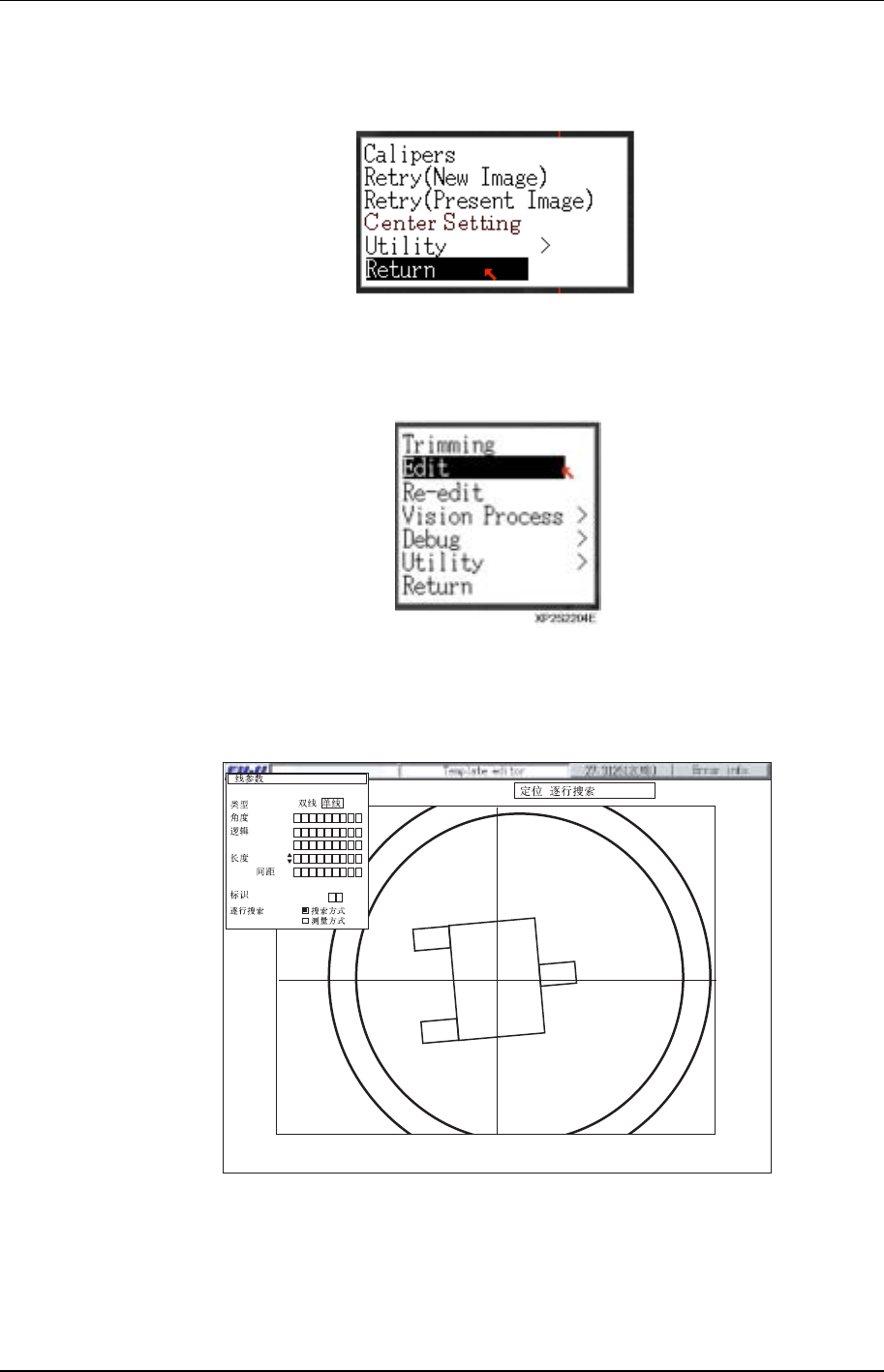

9. 右击鼠标后显示〔Trimming〕菜单，然后单击菜单上的[Return]键。
XP2S2203E
10. 右击鼠标后显示菜单，然后单击菜单上的[Edit]键。
画面上显示出[Position-seek-line]的文字。(此时，如果画面上显示出[Inspect-seek-
line]的文字时，再次右击鼠标后，单击[Change Display Mode]键。)
XP2S2068CM
_
Lv.
DIFF
DIFF
0
0
0
00
25
0
0
.
.
(1.00)
P ASNE
:
:
:
:
:
:
:
