第 7 章 例 2：HEMT 模板的创建 第 4 部
XP-141E 系统手册 4-7-4 Edition 1.0
11. 右击鼠标显示出菜单，在菜单中单击[Edge Adjusting]键后，在半数的定位查找线上
会出现一个红色箭头。
右击鼠标显示出菜单，在菜单中单击[Find Set Mode]键后，单击指定为[Find Set
Mode]的定位查找线来追加定位线。指定完毕后，在该定位查找线上会将显示出红色
箭头。

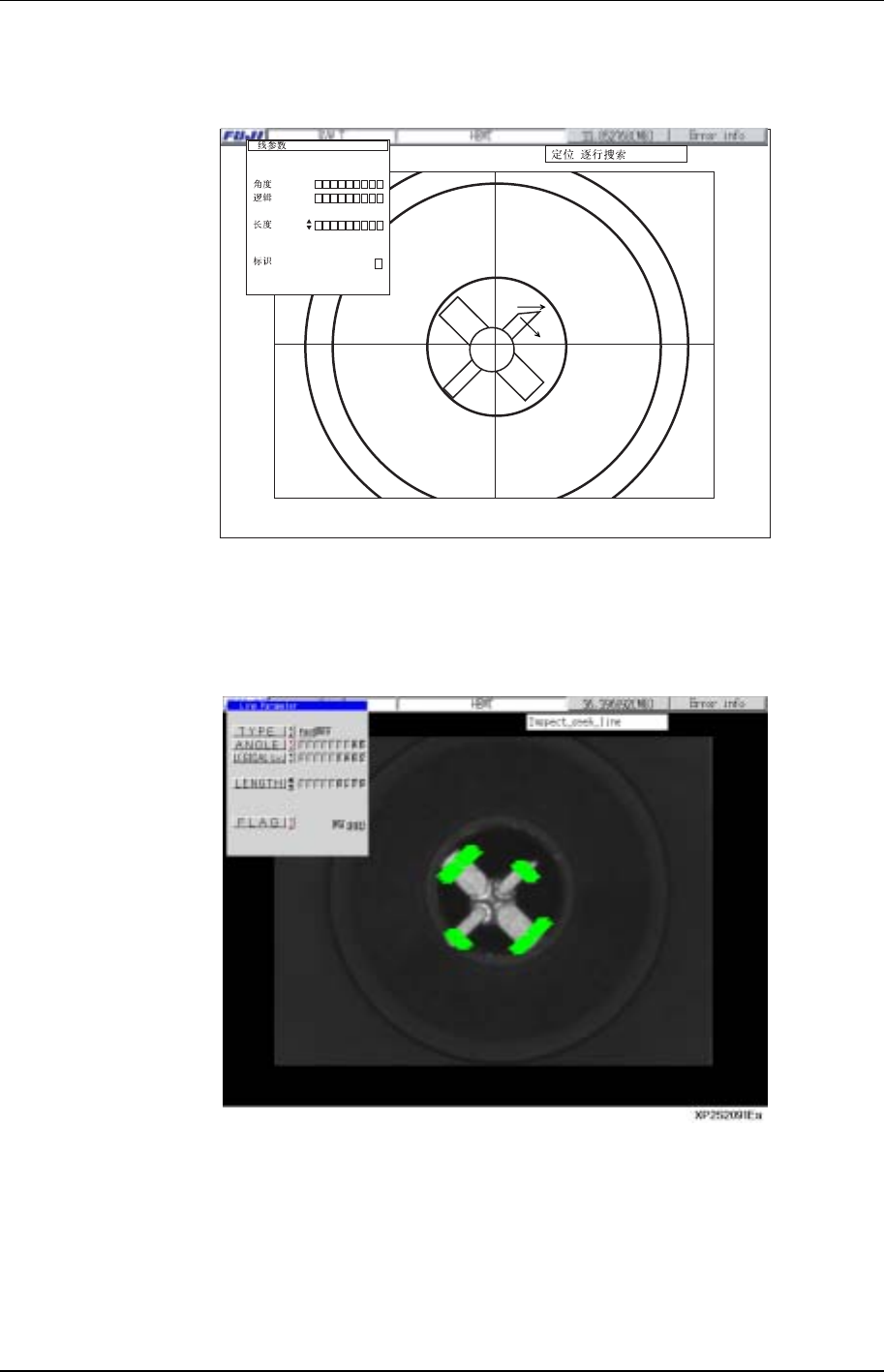

12. 右击鼠标显示出菜单，在菜单中单击[Change Display Mode]键。为了识别[HEMT]
的方向，画出表示有[E]（不能有引脚）标记的查找线，和用于亮度对比参照的表示
有[P]标记和表示有[A]标记的检查线各一条。
XP2S2089S
Lv.
5
0
4
090
.
PA S N E
:
:
:
第 4 部第7 章 例 2：HEMT 的模板创建
Edition 1.0 4-7-5 XP-141E 系统手册
13. 右击鼠标显示出菜单，然后在菜单中单击[Edge Adjusting]键。
XP2S2090S
Lv.
1
5157
001
.
P ASNE
:
:
:
注意：请确认表示有[E]标记的检查查找线的“logical brightness contrast” 不为“0”。
14. 右击鼠标显示出菜单，然后在菜单中单击[Template Creation]键。在所显示的
[Template Name & Angle]菜单中，单击[OK]键显示出搜索间距用的模拟轨迹。
15. 右击鼠标显示出菜单，然后在菜单中单击[Return]键。
16. 右击鼠标显示出菜单，然后在菜单中单击[Return]键。
17. 在要进行影像处理测试时，按下[Test]键显示出[Template Vision Test]画面，然后按
[Vision Test]键开始测试。如果影像处理结果 OK 则显示“SUCCESS”。如果影像
处理结果 NG 则显示“FAIL”。
第 7 章 例 2：HEMT 模板的创建 第 4 部
XP-141E 系统手册 4-7-6 Edition 1.0
笔记：
