第 2 部 第 1 章 基本操作
Edition1.0 2-1-11 XP-141E 系统手册
1.5 元件供应单元的功能
1.5.1 供料器信息
根据供料器信息来确认检验在生产程序中使用的料站的种类或料站的位置，并进行料尽等的
错误确认。
操作步骤
1. 打开[Main]，依次按下[Production]、[Feeder Data Info]键，显示出[Feeder Data]
画面。
2. 个画面的[Feeder Data Info]中，显示出 MFU 的 20 个料站的每个供料器状态的方框。
方框内左面的数字是料站号。在方框中还显示“元件数据的注解”。
注意：当固有值的_DeviceSetChkUse 设定为“1”时，在自动生产中会显示出发生料尽以及错误信
息的画面。按下[Close]键时显示此画面，则该元件的元件号显示区域左面显示出在“╳”。当供
应元件后请点击该部分使其变变为[O]，重新开始生产。
第 1 章 基本操作 第 2 部
XP-141E 系统手册 2-1-12 Edition1.0
1.5.2 元件的自动吸取修正值
吸取元件时，吸嘴不可能总是对准元件的中心。为此，由于在吸嘴槽中的元件位置或吸嘴弯
曲等各种各样的原因，会引起吸取元件的位置偏差。为防止这种元件的吸取偏差、可以自动
将元件的吸取位置相对于 X、Y 子轴方向进行调整。
操作步骤
如果元件数据中“吸取元件自动修正”项目设置为“0：YES”，则机器自动使用影像处理改
变所有同型号元件的吸取元件位置。其数值由机器内部设置，无法更改。
1.6 运转中的画面显示
在 [Main] 上依次按下[Production] 和 [Sequence] 使机器处于等待[START] 状态，按下
[START]按钮后开始生产。显示如下画面。
1.7 完成目前的电路板
结束生产中的电路板(存在于主搬运轨道上)后，在排出搬运轨道时机器会自动停止。
操作步骤
1. 在机器自动运转中，依次按下[Automatic]和[1 Product]。另外，取消这个功能时，请
按下[1 Product Cancel]键。
2. 结束生产中的电路板的生产，在排出搬运轨道时机器会自动停止。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-13 XP-141E 系统手册
1.8 机器的停止和重新启动
机器的紧急停止
z 按下机器上的任何一个[EMERGENCY STOP]按钮。
z 按下[EMERGENCY STOP]按钮，切断伺服系统的 200V 电源，机器立即停止运转。
按下[EMERGENCY STOP]按钮后，该按钮将会被锁定，只有顺时针旋转它才可解除。
z 在重新开始进行机器的运转操作时，按下[EMERGENCY STOP]按钮进行解除后，然
后请依次按下[READY ON]和[START]按钮。
结束当前的周期后机器停止运转
z 按下[CYCLE STOP]按钮。结束当前的周期时，机器停止运转。即使按下[CYCLE
STOP]按钮，也不能切断 200V 电源。
z 按下[START]按钮，使机器重新启动。

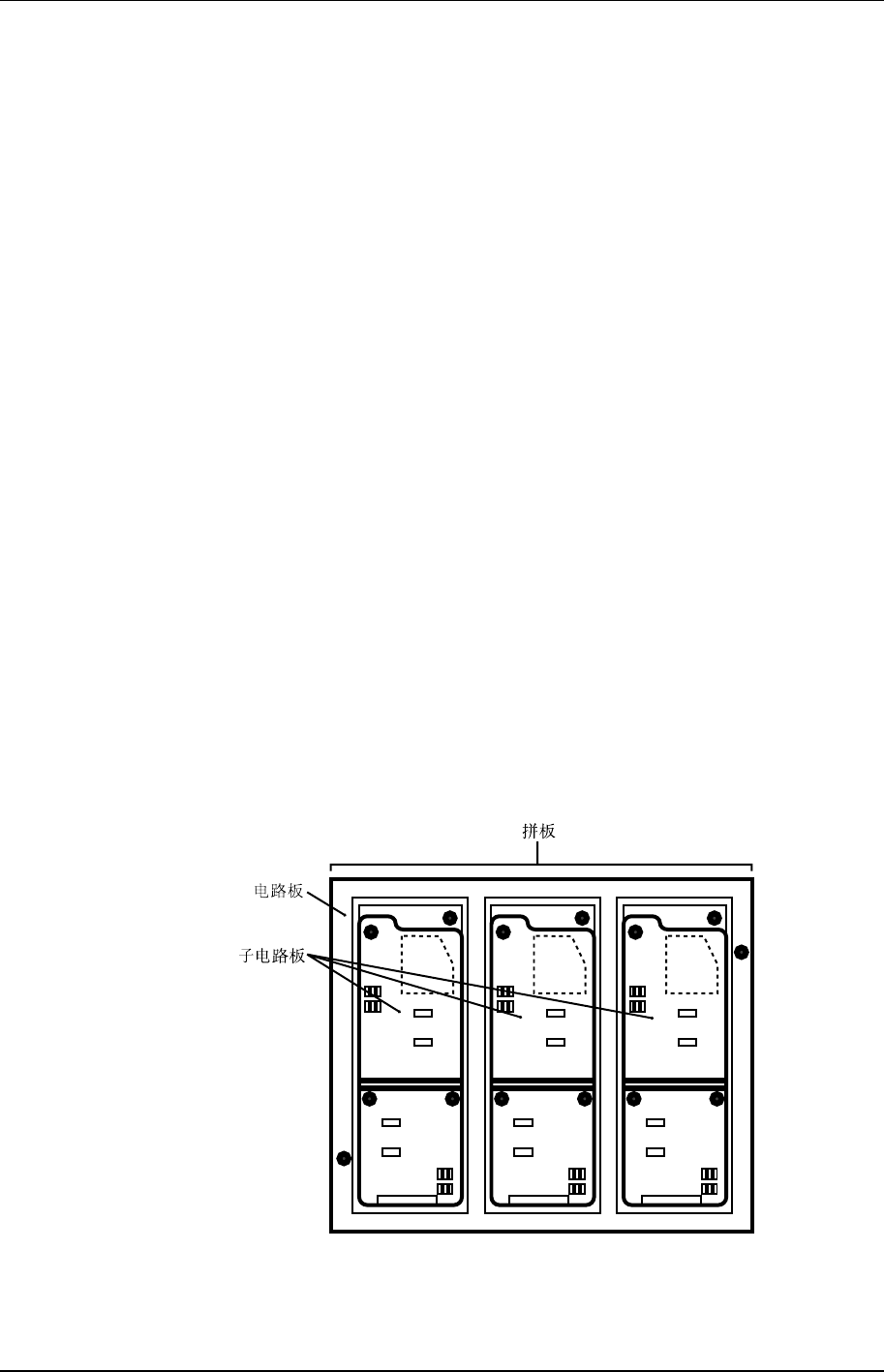

1.9 子电路板跳过
在进行拼板生产的时候，由于子电路板有缺陷等原因。可以指定某个子电路板不必生产(即跳
过)。使用 2 种方法设置子电路板的跳过。
z 由生产程序进行子电路板跳过
设定子电路板跳过可在生产程序中设定要跳过的子电路板。
z 由跳过定位点进行自动跳过
在电路板上读取所设定的子电路板跳过定位点，当机器检测到此定位点时，将自动跳过
此电路板。有关在程序上设定子电路板跳过定位点的设定方法，请参照关于在程序上读
取已设定的定位点的主机系统手册。
