第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-19 XP-141E 系统手册
错误信息
显示可疑错误的代码信息。
操作按键说明
移到电路板信息画面。
移到机器状态信息画面。
移到供料器信息画面。
移到吸嘴信息画面。
移到错误信息画面。
将选定的日志文件保存到软盘上。
关闭此画面，返回“生产信息显示的条件
”
或是“选择日志文件”画面。
第 3 章 生产信息的显示功能 第 2 部
XP-141E 系统手册 2-3-20 Edition 1.0
3.3 日志文件的格式
在日志文件内，机器的每项操作都有记录。有关详情，请参考 4-1。(日志文件一览表)
以下为样本∶
pW:0C2238 (表示系统启动。)
pD:0C2238:SAMPLE-1.PGO (表示安装生产程序。)
(程序名称：SAMPLE-1.PGO)
xNZ: 0C2238:0100000046Nozzle1 (吸嘴 1 的规格:0.7mm，其名称是“吸嘴 1”。)
xNZ: 0C2238:0100000050Nozzle2 (吸嘴 2 的规格:0.8mm，其名称是“吸嘴 2”。)
Pv: 0C2238:0064SAMPLE-1.PGO (表示开始生产。)
(生产块数：0x0064，即当前使用的生产程序的名
称。)
mND:000428123456:00320033 (表示切换倒下一个料站。)
(原始料站：从 0x32 到下一个料站；0x33)
pE: 0C2238:00040003N0B010 (记录影响生产的每一个错误。)
N1204A2010000 (料站号：0x004，顺序号：0x003N 工作头号码：
02，吸嘴编号：0102，补件：N，错码：0x1204A201，
PltNo：0000)
mQB: 0C2238:0002 (已经执行电路板跳过。)
(进行拼板跳过的电路板号码：0x0002)
mQD: 0C2238:0008 (已经执行料站跳过。)
(进行拼板跳过的电路板号码：0x0008)
mQD: 0C2238:0009 (已经执行料站跳过。)
(进行拼板跳过的料站号码：0x0009)
pQM: 0C2238:00640031R (正在记录修正基准定位点读取错误指令的使用
报告。) (生产块数：0x0064，发生错误的顺序号
0031，错误修正方式：输入数据)
pF: 0C2238: 0064SAMPLE-1.XP1 (表示每个电路板的生产完成。)
(生产块数：0x64，已完成的程序名00
64SAMPLE_1.PRG)
xPT: 0C2238:082100000000 (表示机器的当前状态。)
(机器状态：自动模式时，使[START]按钮有效，启
动电源，错误编码∶0X00000000：无)
Xsd: 0C2238: (表示机器的电源处于 OFF。)
备注： ( )内的内容实际上不存在。
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-21 XP-141E 系统手册

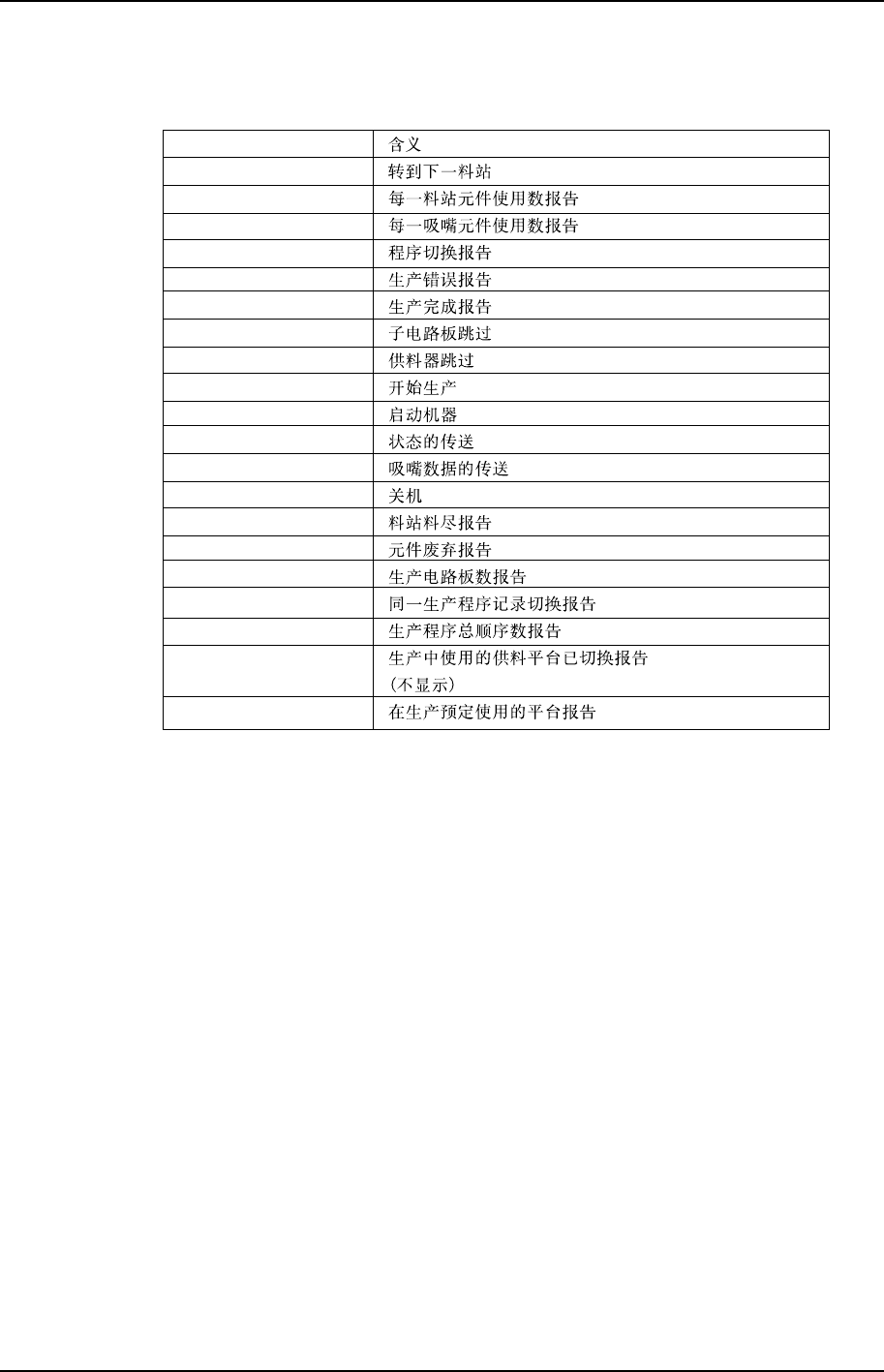

3.3.1 日志数据的项目一览表
Event: TimesStamp: Data
mND: TimesStamp: Data
mMD: TimesStamp: Data
mMN: TimesStamp: Data
pD: TimesStamp: Data
pE: TimesStamp: Data
pF: TimesStamp: Data
pQB: TimesStamp: Data
pQD: TimesStamp: Data
pV: TimesStamp: Data
pW: TimesStamp
xPT: TimesStamp: Data
xNZ: TimesStamp: Data
xSD: TimesStamp
xPP: TimesStamp: Data
xPA: TimesStamp: Data
xMB: TimesStamp: Data
xIN: TimesStamp
xSQ: TimesStamp: Data
mNT: TimesStamp: Data
mPT: TimesStamp: Data
XP1S2095CM
时间标志：实时显示时间
用 6 位 16 进制的 ASCⅡ数字字符串表示，按(hour)(Minute)(Second)
记述，分别以 2 位 16 进制的 ASCⅡ数字字符串来表示。
