第 3 章 生产信息的显示功能 第 2 部 XP-141E 系统手册 2-3-10 Edition 1.0 3.2.5 机器状态信息画面 项目说明 状态 在如下所示的项目标题栏中显示机器的 分配和状态。 ( 从 xPT 中获得。 ) 说明中的“ ( ) ”内表示 xPT 状态。 说明中的“ [ ] ”内表示分配的计算式。 统计时间 在当前画面上显示从开始时间到结束时 间的合计时间。 如果已指定了时间范围，则统计时间即 此时间范围。 如果…
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-9 XP-141E 系统手册
平均工作时间
显示生产一个电路板所需的平均时间。生产一个电路板的时间是从“pV”到“pF”的
生产时间。如果电路板的生产由于某些原因而中途停止，有电源的 ON/OFF 等和在日
志文件中有“NO_PROGRAM”，则电路板的生产时间比生产电路板的平均时间长，这
是因为以同一电路板 ID 的“pV”到“pF”的作为加工时间。
此外，如果取消电路板的加工时(注册了其他电路板的“pV”等)，则其加工时间不算。
(因为没有与原“pV”相对应的“pF”)
总 SQ 计数
显示所有程序的总操作步骤数。
不考虑电路板跳过及顺序跳过，以在 CCIMF 中有的总操作步骤计算。

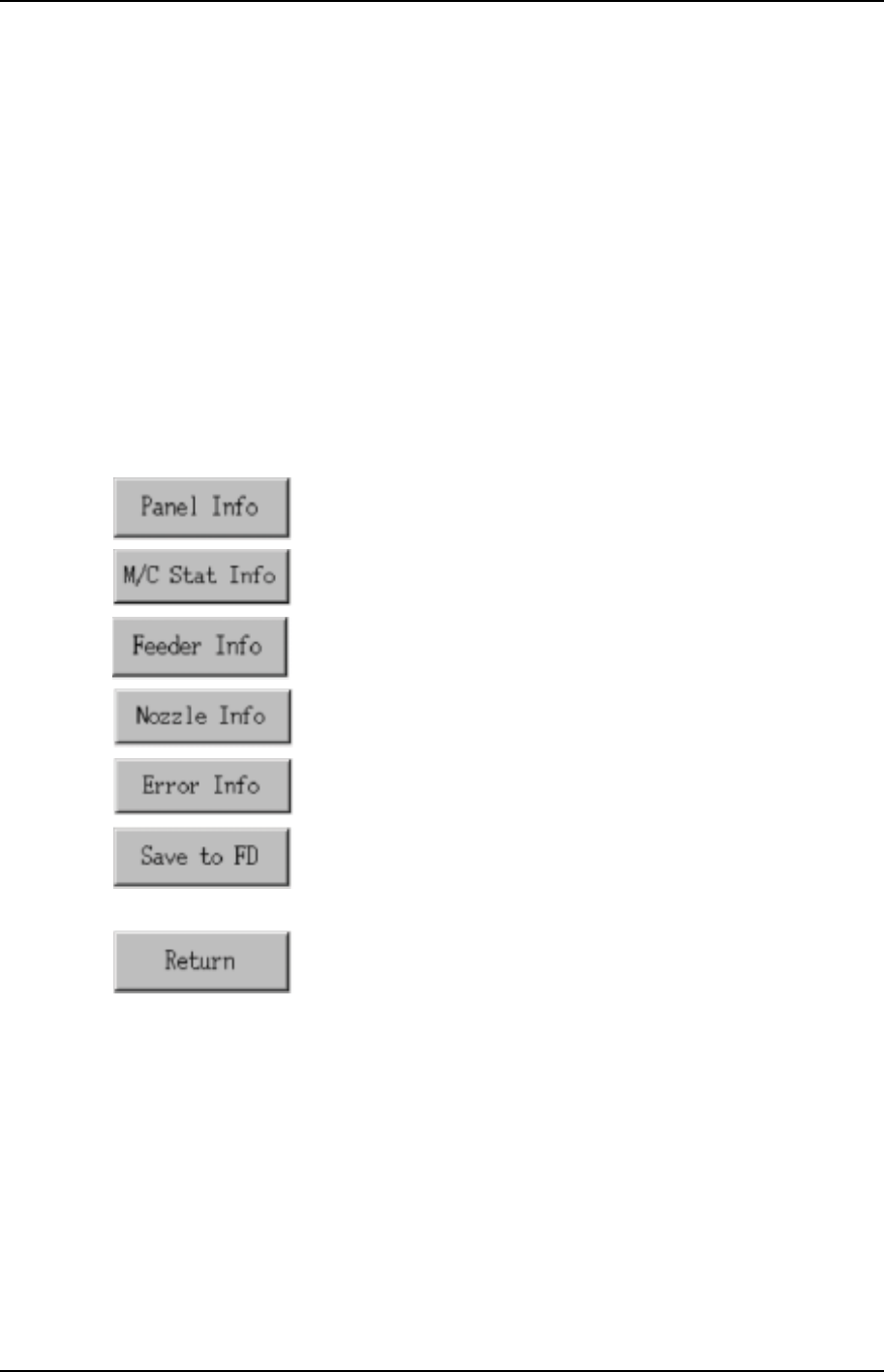

操作按钮说明。
移到电路板信息画面。
移到机器状态信息画面。
移到供料器信息画面。
移到吸嘴信息画面。
移到错误信息画面。
将选定的日志保存到软盘上。
关闭此画面，返回生产信息的条件设置，或日志选择
窗口。
第 3 章 生产信息的显示功能 第 2 部
XP-141E 系统手册 2-3-10 Edition 1.0

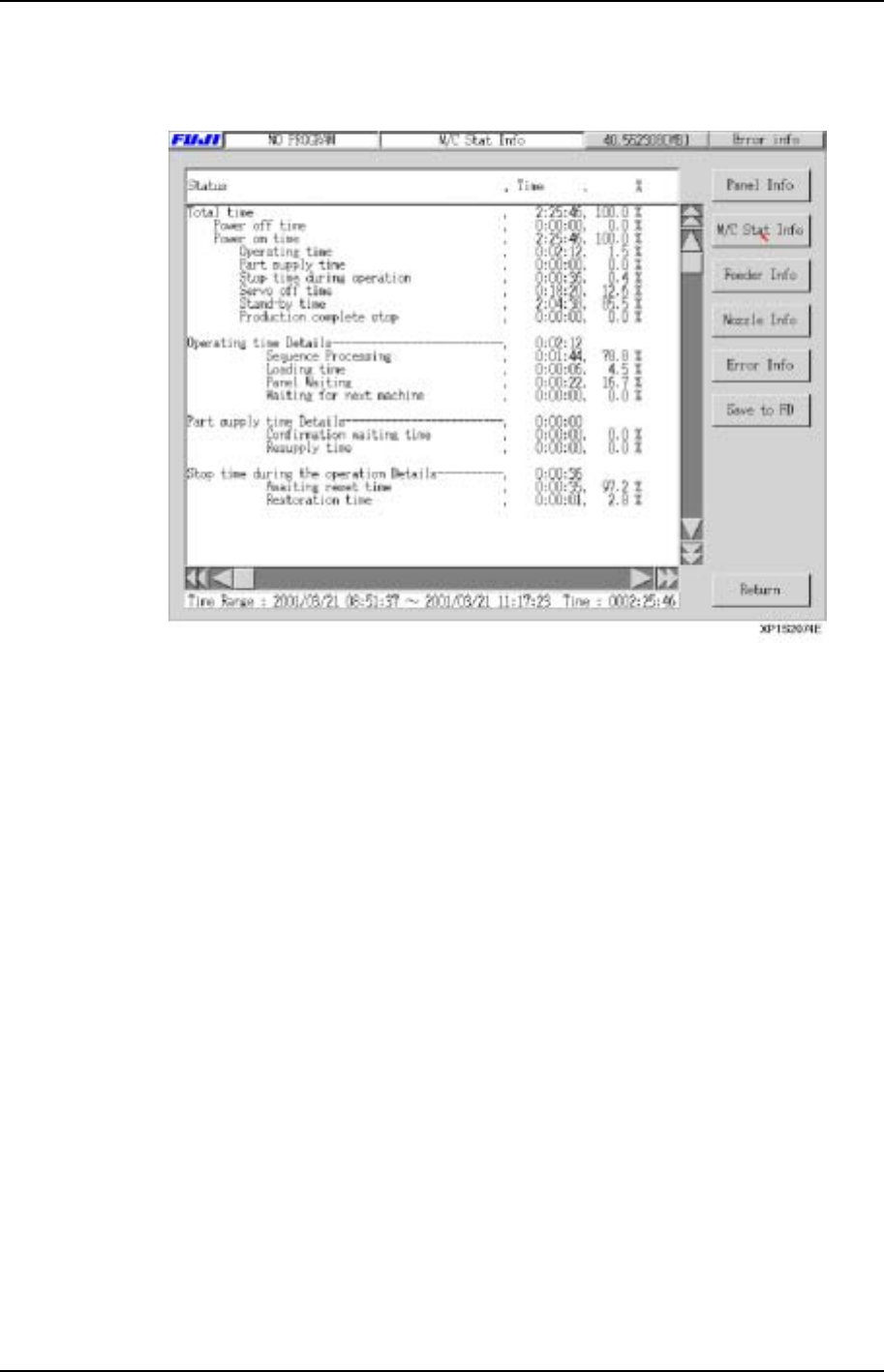

3.2.5 机器状态信息画面
项目说明
状态
在如下所示的项目标题栏中显示机器的分配和状态。(从 xPT 中获得。)
说明中的“( )”内表示 xPT 状态。
说明中的“[ ]”内表示分配的计算式。
统计时间
在当前画面上显示从开始时间到结束时间的合计时间。
如果已指定了时间范围，则统计时间即此时间范围。
如果已指定了程序，则统计时间即此程序从开始项到结束项的时间。
如果已指定了时间范围和程序，则统计时间即此时间范围。
如果已指定了日志文件，则统计时间即此日志文件从开始项到结束项的时间。
电源 OFF 时间
表示机器在统计时间内电源的 OFF 时间。
电源 OFF 时间=统计时间-电源 ON 时间。
%∶[Power OFF time/tabulation period]
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-11 XP-141E 系统手册
电源 ON 时间
表示机器在统计时期内电源的 ON 时间。
z 如果已指定了时间范围，则电源 ON 时间即在此时间范围内的记录时间。
z 如果已指定了程序，则电源 ON 时间即在此程序时间内的记录时间。
z 如果已指定了时间范围和程序，则电源 ON 时间时间即此时间范围。
z 如果已指定了日志文件，则时间即此日志文件从开始项到结束项的总时间。
%∶[电源打开时间/统计时间]
运转时间
表示机器在电源 ON 时间内自动运转处理的时间([Automatic]处于“ON”)。
在画面的中心显示运转时间的说明。
%∶[自动运转时间/电源 ON 时间]
补件时间
电源 ON 时间内的自动运转中由于断料而使机器自动停止。([因料尽而使机器自动停止]
处于 ON)，即从机器因缺料停止到重新启动运转为止的时间，包括读取其他程序、关机
等。
在自动运转期间，当机器检测到“parts-out machine stop”的瞬间就会停止生产。
画面中央显示补充元件时间的详细说明。
%∶[机器因缺料而停止的时间/电源 ON 的时间]
运转中的停止时间
电源 ON 时间内的自动运转中机器因某种原因停止到重新启动运转为止的时间，包括读
取其他程序、关机等。
在自动运转期间检测出发生异常而使机器停止或影像处理为原因而停止的瞬间就会停止
生产。
画面中央显示运转中的停止时间的详细说明。
%∶[机器因发生异常而停止的时间+机器因影像处理的原因而停止的时间/电源 ON 的时
间]
伺服 OFF 时间
电源 ON 时间内机器因某种原因而使伺服处于 OFF(error machine stops)的状态到重新
处于伺服 ON 时间为止的时间。但是，因发生异常而使机器停止不包括 ON 元件供应时
间、运转中的停止时间。
%∶[伺服 OFF 时间/电源 ON 时间]
