第 2 部 第 1 章 基本操作
Edition1.0 2-1-13 XP-141E 系统手册
1.8 机器的停止和重新启动
机器的紧急停止
z 按下机器上的任何一个[EMERGENCY STOP]按钮。
z 按下[EMERGENCY STOP]按钮，切断伺服系统的 200V 电源，机器立即停止运转。
按下[EMERGENCY STOP]按钮后，该按钮将会被锁定，只有顺时针旋转它才可解除。
z 在重新开始进行机器的运转操作时，按下[EMERGENCY STOP]按钮进行解除后，然
后请依次按下[READY ON]和[START]按钮。
结束当前的周期后机器停止运转
z 按下[CYCLE STOP]按钮。结束当前的周期时，机器停止运转。即使按下[CYCLE
STOP]按钮，也不能切断 200V 电源。
z 按下[START]按钮，使机器重新启动。
1.9 子电路板跳过
在进行拼板生产的时候，由于子电路板有缺陷等原因。可以指定某个子电路板不必生产(即跳
过)。使用 2 种方法设置子电路板的跳过。
z 由生产程序进行子电路板跳过
设定子电路板跳过可在生产程序中设定要跳过的子电路板。
z 由跳过定位点进行自动跳过
在电路板上读取所设定的子电路板跳过定位点，当机器检测到此定位点时，将自动跳过
此电路板。有关在程序上设定子电路板跳过定位点的设定方法，请参照关于在程序上读
取已设定的定位点的主机系统手册。
XP1S2032S
第 1 章 基本操作 第 2 部
XP-141E 系统手册 2-1-14 Edition1.0
1.9.1 子电路板跳过(目前尚不支持主跳过定位点)
使用主跳过定位点，可以缩短分割电路板生产时的周期时间。使用者在生产程序上对子电路
板 0 设定主跳过定位点后。生产时机器会首先检查有无主跳过定位点。操作者事先在定位点
位置上进行设定后，机器由此确定要进行生产的电路板上是否存在需要跳过的电路板，为了
检出主跳过定位点，继续对所有电路板的跳过定位点的进行读取，以判断哪一块电路板需要
跳过。在没有检出时主跳过定位点时，机器不进行没有必要的电路板定位点的读取，而立即
进行所有电路板的贴装。由此省去了不必要的读取定位点的作业时间。有关跳过定位点的设
定方法，请参照监控电脑的有关手册。
1.9.2 由跳过定位点进行子电路板跳过
检测出跳过定位点时，生产中将会自动跳过所对应的子电路板。在使用主跳过定位点时，机
器进行检测并读取各个子电路板的跳过定位点，判断对哪个子电路板进行跳过，对没有检测
出子电路板跳过定位点的子电路板贴装元件后排出子电路板。
1.10 影像系统
1.10.1 影像监视器的显示
监视器上设置了触摸屏。在开始生产后，读取第一个定位点后监视器即开始显示。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-15 XP-141E 系统手册

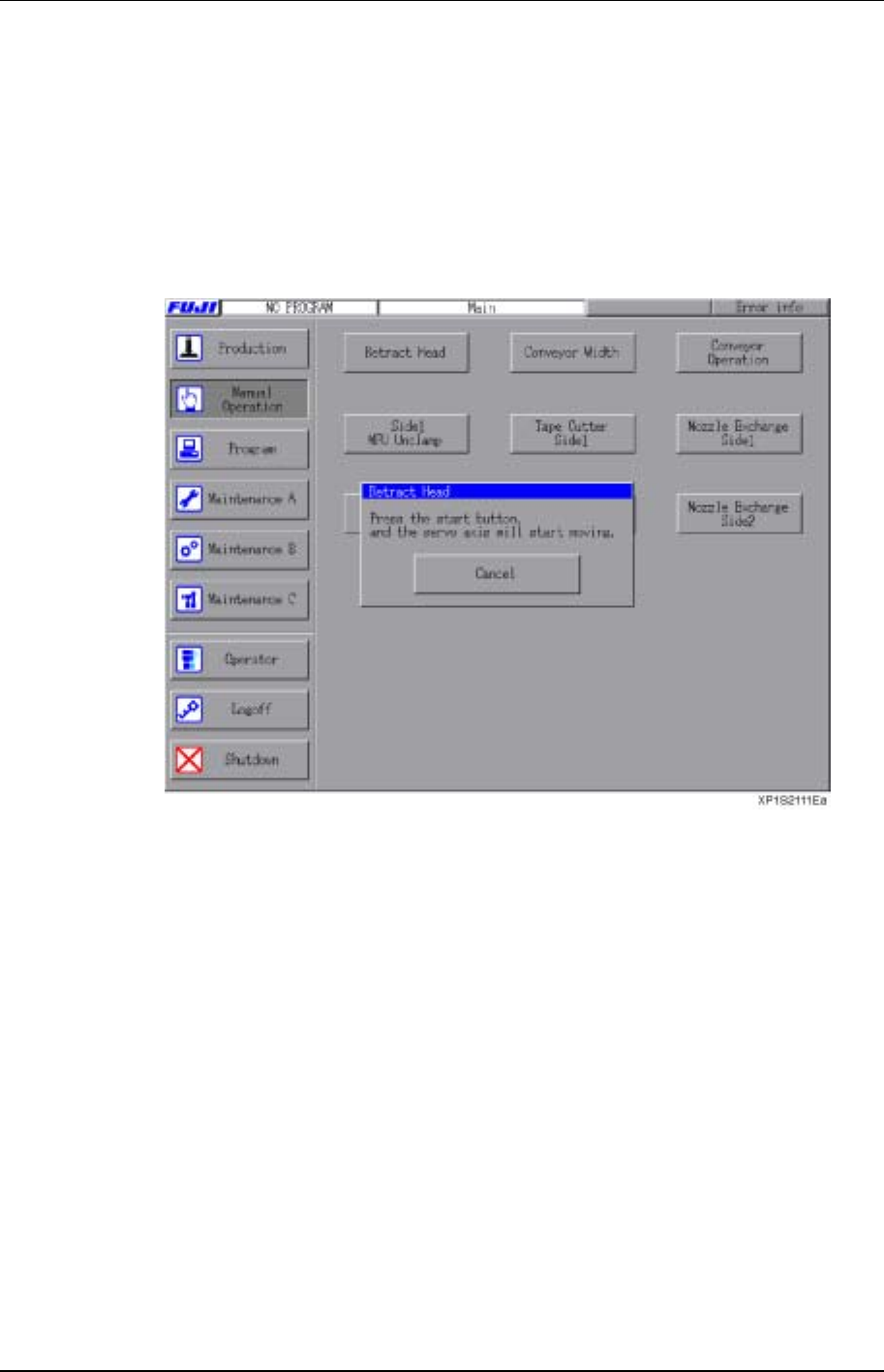

1.11 工作头退让
按照下面所叙述的操作步骤，可在所需要的位置退让工作头。
操作步骤
1. 打开[Main]，依次按下[Manual Operation]和[Retract Head]。
2. 按下[START]按钮，把工作头移动到需退让的位置。
