第 3 部 第 3 章 编辑器 E d i t i o n 1 . 0 3 - 3 - 1 5 X P - 1 4 1 E 系统手册 Size A ( 定位点尺寸 A) 输入定位点的各个尺寸。 (0.20mm ～ 3.5 mm) Size B ( 定位点尺寸 B) 输入定位点的各个尺寸。 (0.20mm ～ 3.5 mm) Size C ( 定位点尺寸 C) 输入不相干涉的区域。 (0.10mm ～ 9.99mm) Size X ( 定…
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-14 Edition 1.0
Type (定位点的类型)
进行基准定位点、子电路板跳过定位点的注册。
F：是粘贴(点胶、印刷)时对 X、Y 坐标、角度和电路板的伸缩的进行补正所使
用的定位点。
B： 在生产分割电路板时，要跳过次品子电路板等的特定的子电路板时，由在
电路板上的特定位置加上定位点而使定位点相机识别后可以对指定的子电
路板的生产进行自动跳过。该定位点称为子电路板跳过定位点、颜色指定
为白色或黑色。
Mark Name
定位点名称最大可用 23 个字符设定。
Shape (定位点形状)

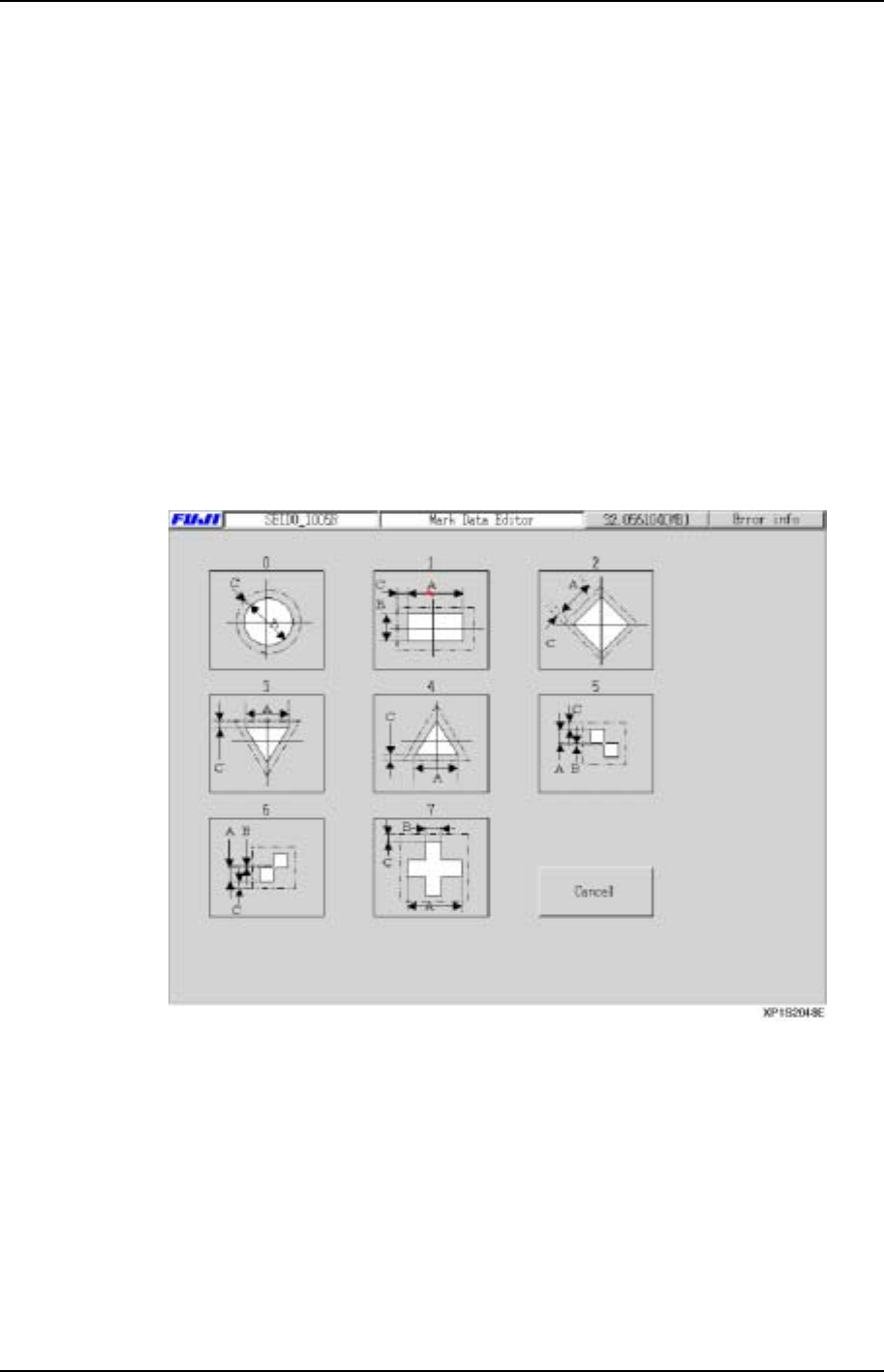

设定基准定位点的形状。画面显示以下视窗，按所需形状的按键进行选择。
0：圆 1：矩形
2：正方形的菱形 3：倒三角形
4：正三角形 5：交错正方形(左在上)
6：交错正方形(右在上) 7：十字形
Color (定位点颜色∶W or B)
用定位点相机看基准定位点的中心时，设定是否为可以明亮地(White)看见或较暗地
(Black)看见中的一种。按下按键可以设定 W 或 B。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-15 XP-141E 系统手册
Size A (定位点尺寸 A)
输入定位点的各个尺寸。(0.20mm～3.5mm)
Size B (定位点尺寸 B)
输入定位点的各个尺寸。(0.20mm～3.5mm)
Size C (定位点尺寸 C)
输入不相干涉的区域。(0.10mm～9.99mm)
Size X (定位点尺寸 X)
输入子电路板跳过定位点的尺寸。(1.00mm～3.5mm)
Size Y (定位点尺寸 Y)
输入子电路板跳过定位点的尺寸。(1.00mm～3.5mm)
读取区域
指定相机搜索定位点的区域。(0.00mm～12.5mm)
" "
XP1S2155CM
" "
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-16 Edition 1.0
定位点尺寸一览表
AC
A
C
B
A
C
A
C
0.5 A 3.5 mm
C 0.1 mm
0.5 A 3.5 mm
0.5 B 3.5 mm
C 0.1 mm
0.5 A 3.5 mm
C 0.1 mm
0.5 A 3.5 mm
C 0.1 mm
XP2S2052CM
0
1
2
3
Size Details
A
C
0.5 A 3.5 mm
C 0.1 mm
C
A
D
C
A
D
0.5 A 1.75 mm
C
0.1 mm
D
0.5 mm
4
5
6
A
B
C
7
0.5 A 3.5 mm
B 0.3 mm
C 0.1 mm
注意:1. 阴影部分 显示电路板底座。
2. 定位点尺寸 A 和 B 的公差在±10%以内。
3. 中间区域 C 区必须决定基准定位点的界限。指定定位点周围的固定宽度区域。请确认
中间区域是否有会引起错误信息的其他的形状、污垢、小孔或没有保护膜等。
