第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-20 Edition 1.0
项目检查是搜索并显示指定的数据名称。按下黑色下拉键显示分类目录，也可以直接从
键盘输入 Part Type Name
名称来搜索。按[Scroll Down]按键以从上至下的方向进行
搜索。
项目说明
Part Type Name
指定元件号码(文字串:最大 30 字符)
注意： 以下字符不能用于文件名：(：￥ / ; * ? ” < > /)，另外，在文件名的开头也不能用字符(~.)。
Part Type Name 数据由以下 5 种类型构成。
z Body
z Lead
z Element
z Process
z Vision
Body
Body Length (X)
设定元件的基本形状的 X 轴方向总长度。(0.01mm～5.00mm)
Body Width (Y)
设定元件的基本形状的 Y 轴方向总长度。(0.01mm～4.00mm)
Body Length Tolerance
设置元件主体 X 方向的尺寸公差。Vision Tyoe 为 10(Recc)(2125、3216 等无引脚的元
件)以此值输入，其它的 Vision Type(SOP 或 QFP 等的带有引脚的元件)无须输入。另外，
检测出的元件尺寸超出公差值时，即出现公差值错误。还有，输入值通常为元件尺寸的
10%。(6.00mm～9.99mm)
Body Width Tolerance
设置元件主体 Y 方向的尺寸公差。Vision Tyoe 为 10(Recc)(2125、3216 等无引脚的元
件)以此值输入，其它的 Vision Type(SOP 或 QFP 等的带有引脚的元件)无须输入。另外，
检测出的元件尺寸超出公差值时，即出现公差值错误。还有，输入值通常为元件尺寸的
10%。(6.00mm～9.99mm)
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-21 XP-141E 系统手册

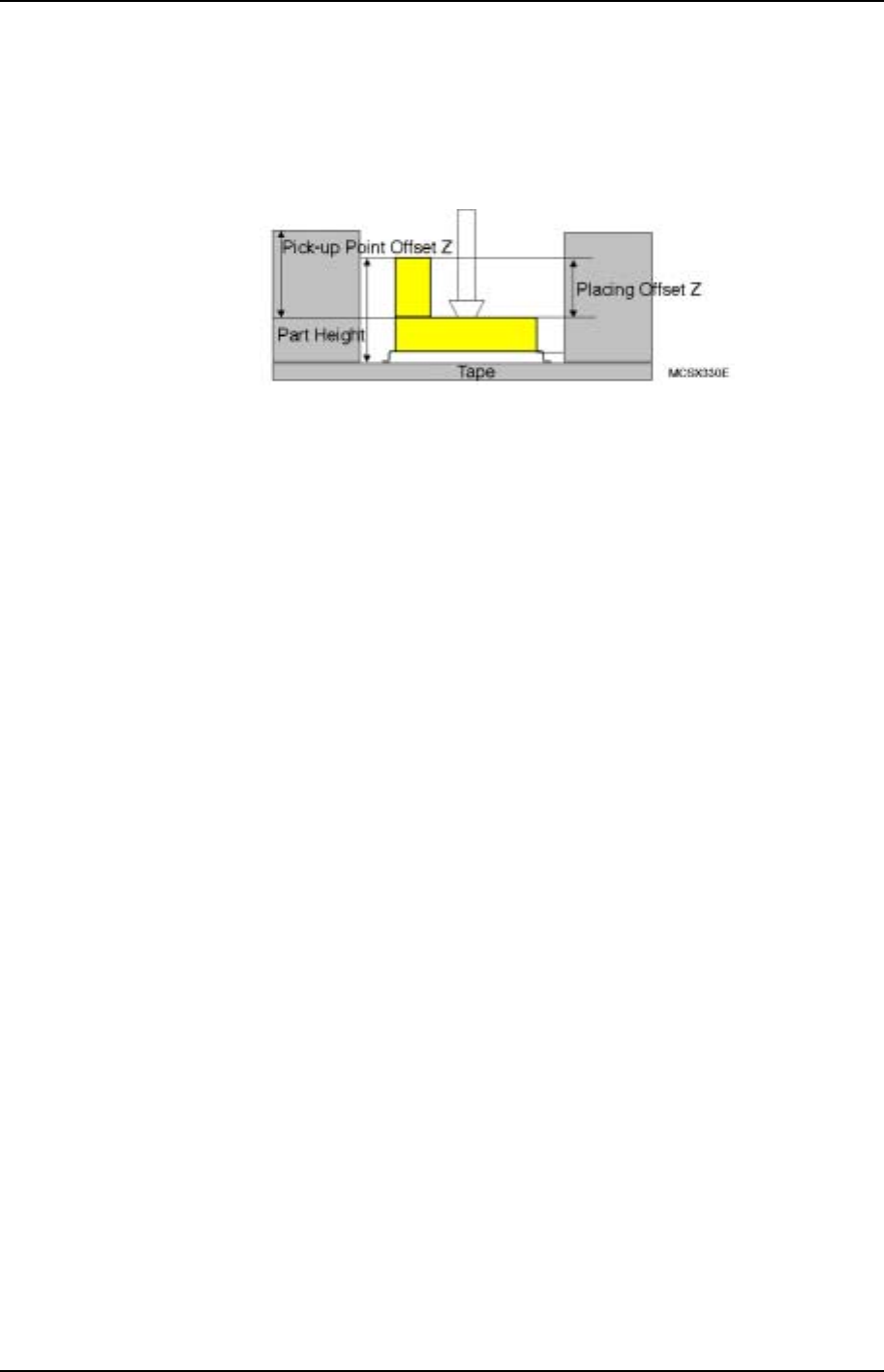

Part Height
请输入元件高度(厚度:吸嘴的吸取面到元件底部为止)。在此高度包括导脚的长度。
(0.01mm～3.00mm)(请参考下图的说明。有关“Pickup Point Offset Z”和“Placing
Offset Z”在以后叙述。)
Lead
Pitch Tolerance
设定引脚间距的公差范围(0%～100%)
只可以使用 Vision Type 100。
Measure Point Of Lead
对于引脚长度，设定从引脚端部到多少%的位置进行影像处理。当输入为“0”时，从
引脚端部到 20%的位置进行处理。只能使用 Vision Type 20，100。当(0%～10)0%设
定值为“0”时，作为 20%处理。
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-22 Edition 1.0

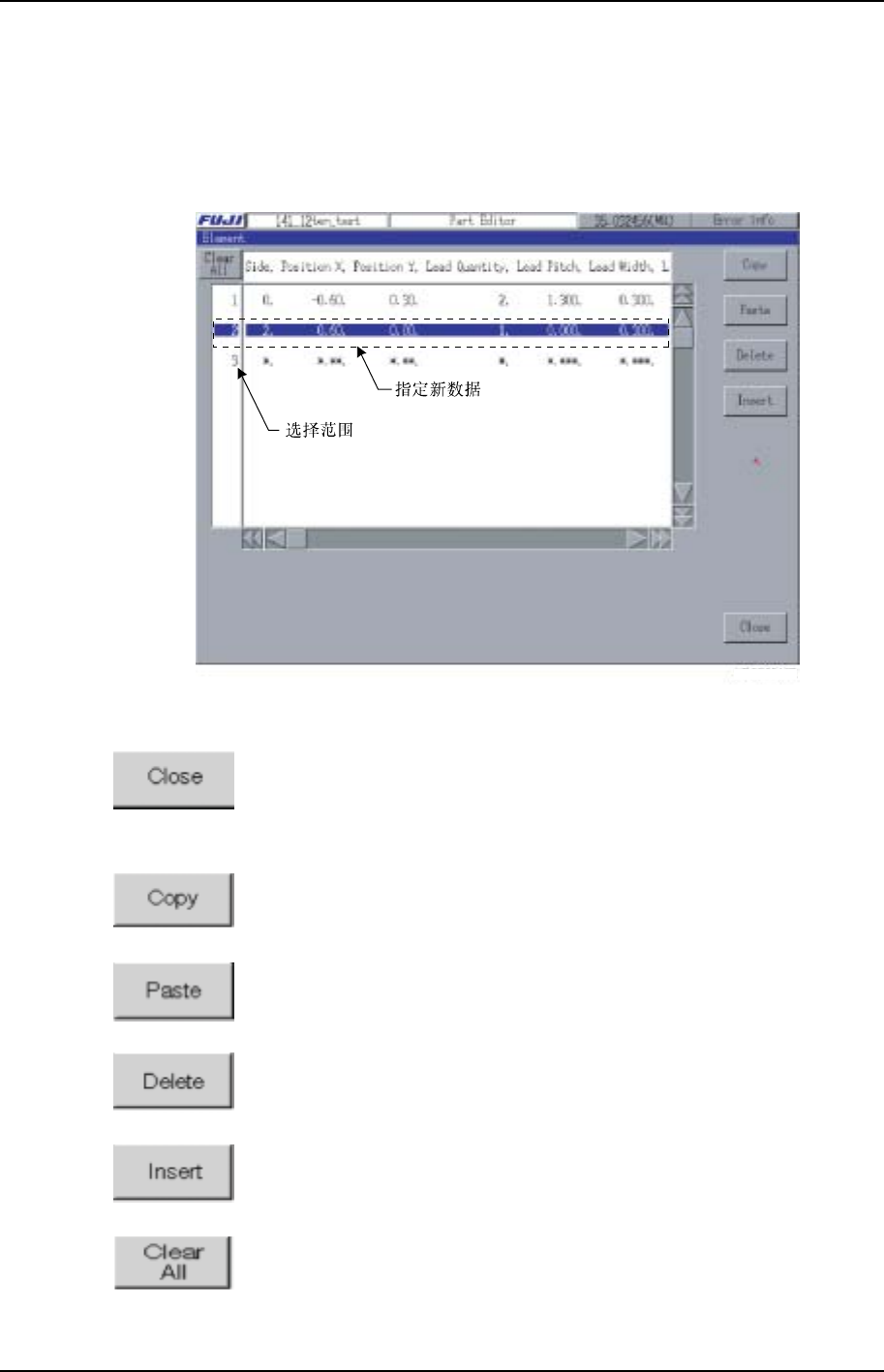

Element
在 XP-141E 机器上指定 Vision Type 为 20 时，参考在此定义的数据。要素指的是以一
定的形状、一定的间距的引脚的集合。因为要素对于元件主体是重复存在的、为了区分
将各自的要素加上编号。另外、对于要素数据需要输入引脚的长度、宽度、间距等。
XP2S2210CM
操作按键说明
以下所示按键是对于位于画面左侧领域所选择的行进行处理。
关闭要素专用编辑器、返回元件数据编辑画面。
复制所选择行的数据到剪贴板上。
将所选择的行前面粘贴剪贴板上的数据。
删除选择行、并将其后的行向前归并。
在选择的行之前插入 1 行新建行。
消除所有的选择。
