第 4 部第7 章 例 2：HEMT 的模板创建
Edition 1.0 4-7-1 XP-141E 系统手册
7. 例 2：HEMT 的模板创建
1. 获取元件影像。
2. 单击[Template Editor]，然后单击目标元件的正方形内的十字。
3. 单击[Ratio]对话框的箭头标记或者直接输入数值决定[Ratio]。数值增加后，影像会
被放大和重新描画。按下[OK]后，显示出所选比率的影像。
XP2S2083S
4. 右击鼠标显示出[Trimming]菜单，然后在菜单中单击[Calipers]键显示出[Calipers]
画面。要改变[Calipers]画面的显示位置时，按鼠标右键于“*** Calipers ***”显示
区域，然后将影像拖至所需位置。
第 7 章 例 2：HEMT 模板的创建 第 4 部
XP-141E 系统手册 4-7-2 Edition 1.0

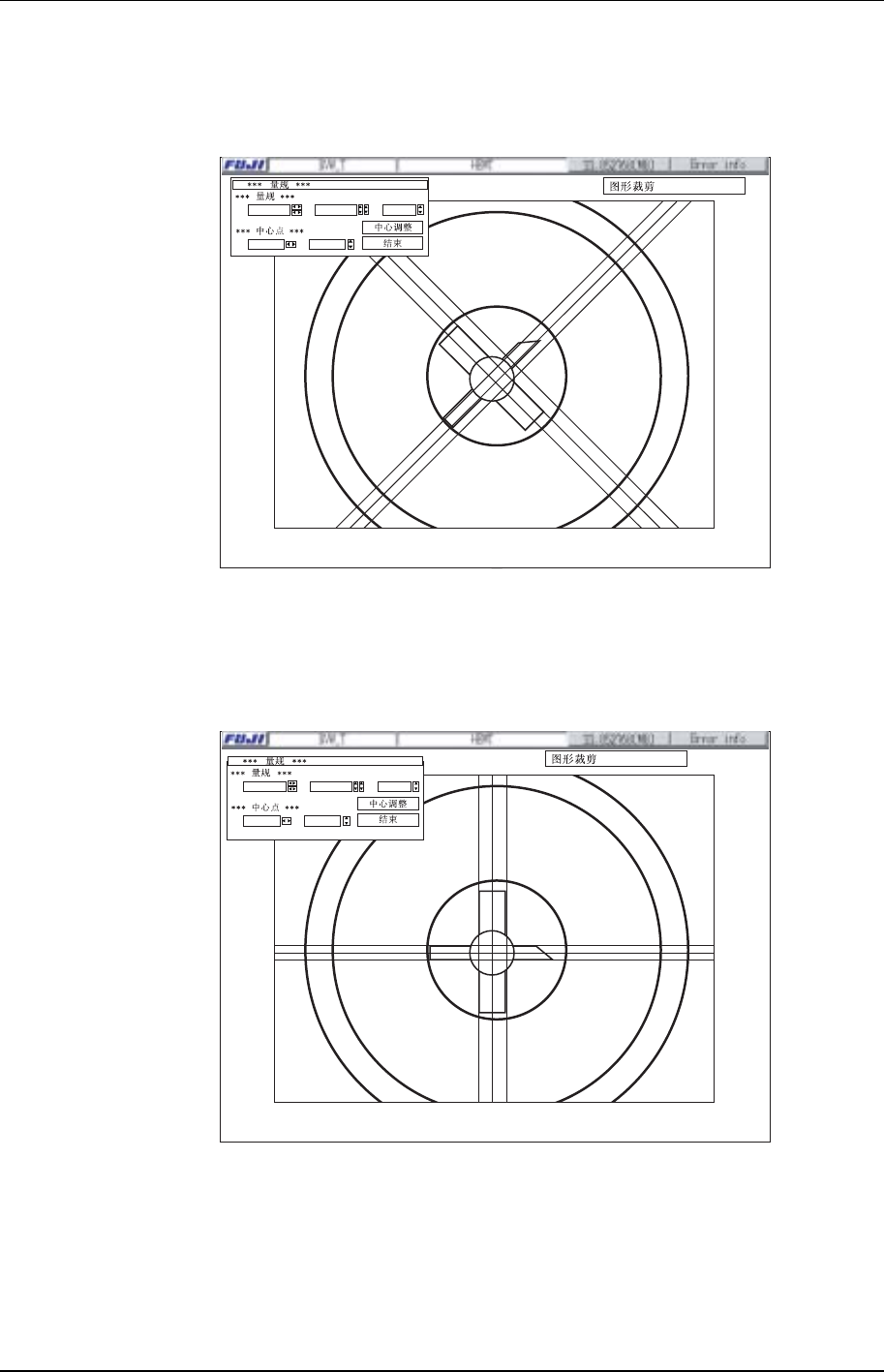

5. 由于 HEMT 有 45 度角，在[Calipers]画面中，单击[A:]边上的空栏，显示出键盘，
使用[←]键将数值清除后，输入“45”，然后单击[RET]键。
XP2S2084S
X: 0.81 Y: 0.81
X: 0.00 Y: 0.00
A: 45.0
6. 单击[Center Adj.]。通过使用鼠标拖放红线或者输入数值，使红线的相交点移至元件
中心。同样的拖放绿线和蓝线，使它们与元件的外形对齐。单击[Center Adj.]键。
XP2S2085S
X: 1.02 Y: 0.54
X: -0.44 Y: 0.23
A: 0.0
7. 在[Calipers]画面中，单击[A:]边上的空栏，显示出键盘，使用[←]键将数值清除后，
输入“-45”，然后单击[RET]键。单击[Center Adj.]后，单击[END]键。
