第 6 章 文档操作 第 3 部 XP-141E 系统手册 3-3-16 Edition 1.0 定位点尺寸一览表 A C A C B A C A C 0.5 A 3.5 mm C 0.1 mm 0.5 A 3.5 mm 0.5 B 3.5 mm C 0.1 mm 0.5 A 3.5 mm C 0.1 mm 0.5 A 3.5 mm C 0.1 mm XP2S2052CM 0 1 2 3 Size Details A C 0.5 A 3…
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-15 XP-141E 系统手册
Size A (定位点尺寸 A)
输入定位点的各个尺寸。(0.20mm～3.5mm)
Size B (定位点尺寸 B)
输入定位点的各个尺寸。(0.20mm～3.5mm)
Size C (定位点尺寸 C)
输入不相干涉的区域。(0.10mm～9.99mm)
Size X (定位点尺寸 X)
输入子电路板跳过定位点的尺寸。(1.00mm～3.5mm)
Size Y (定位点尺寸 Y)
输入子电路板跳过定位点的尺寸。(1.00mm～3.5mm)

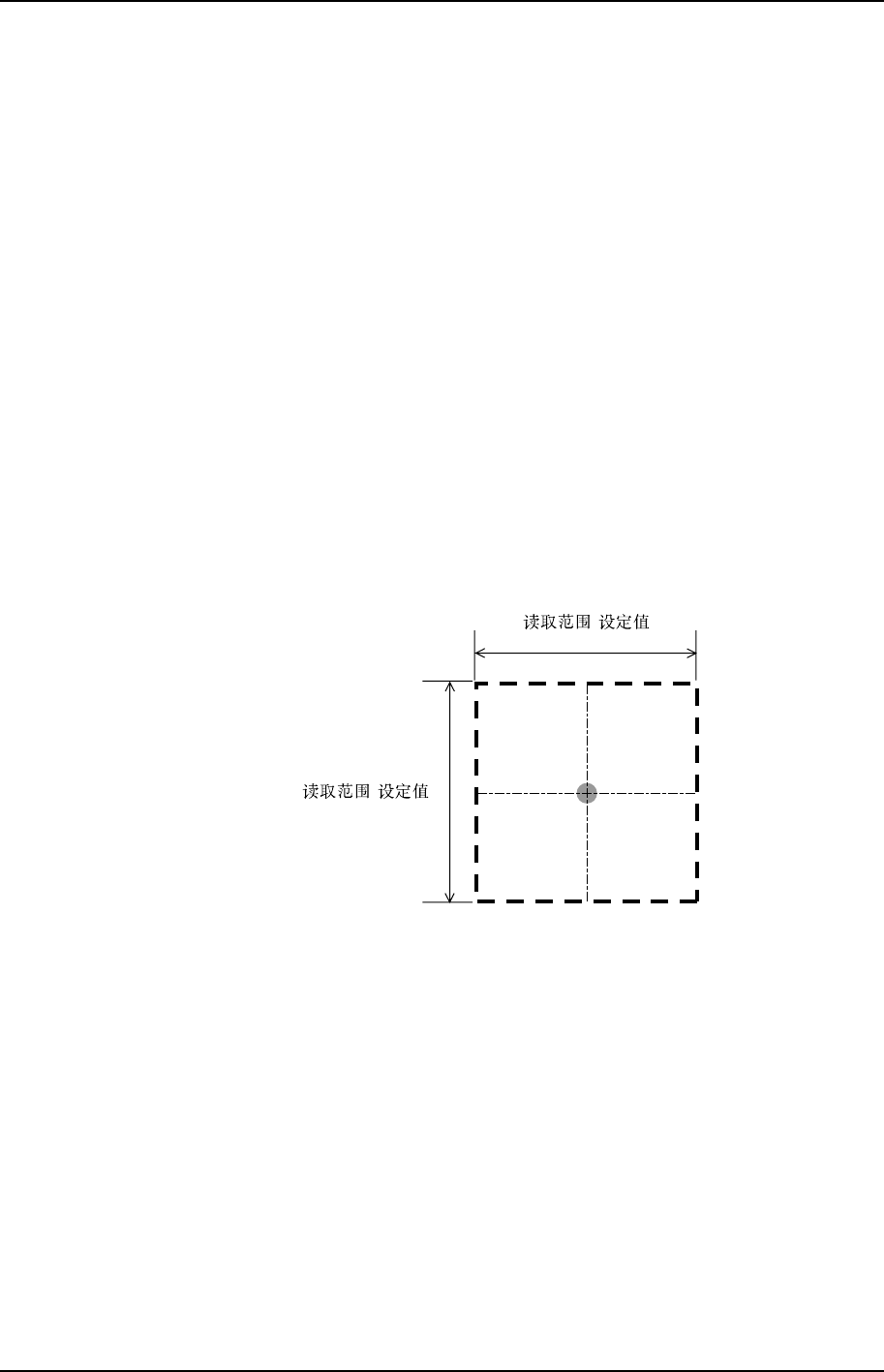

读取区域
指定相机搜索定位点的区域。(0.00mm～12.5mm)
" "
XP1S2155CM
" "
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-16 Edition 1.0

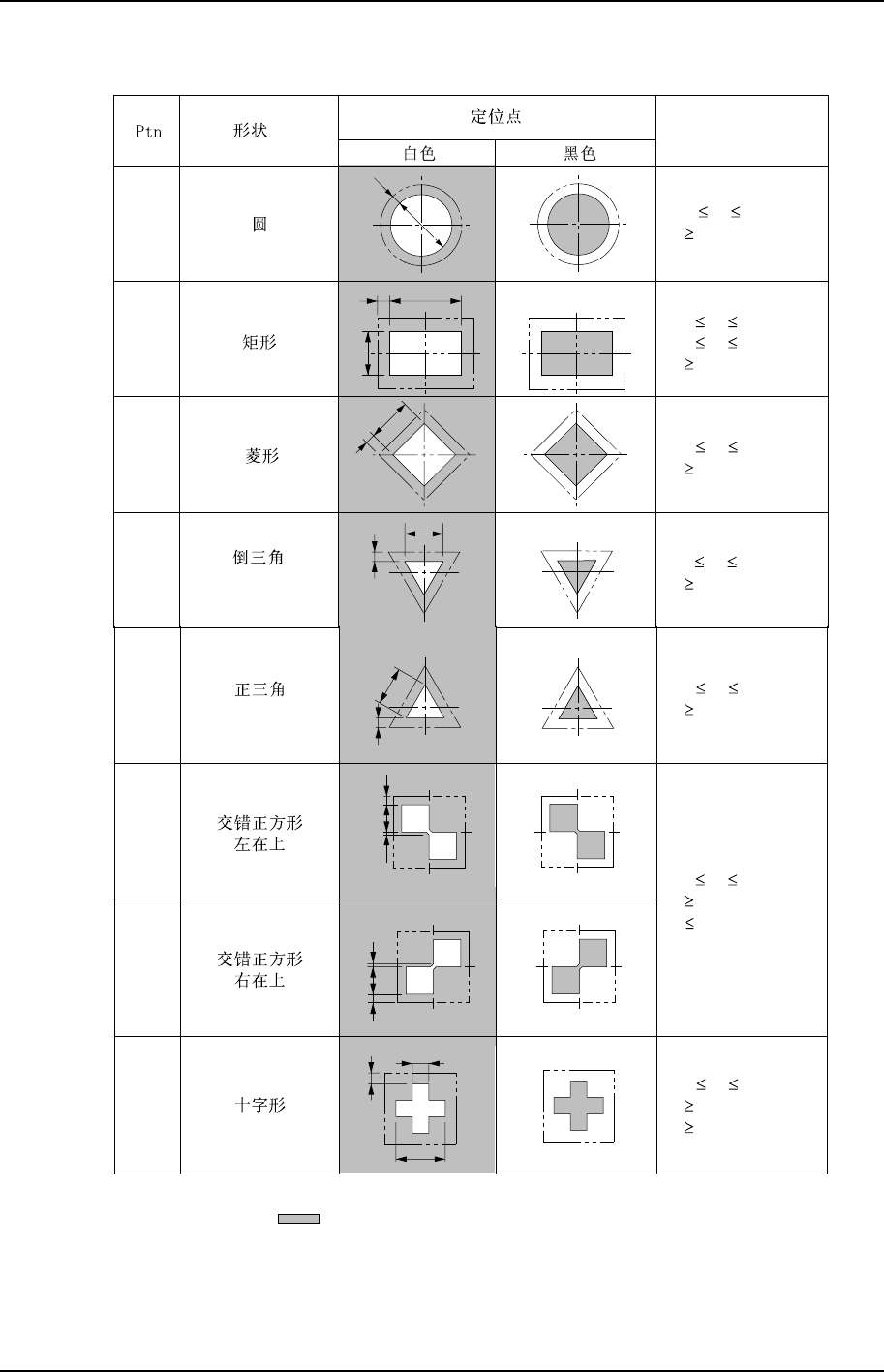

定位点尺寸一览表
AC
A
C
B
A
C
A
C
0.5 A 3.5 mm
C 0.1 mm
0.5 A 3.5 mm
0.5 B 3.5 mm
C 0.1 mm
0.5 A 3.5 mm
C 0.1 mm
0.5 A 3.5 mm
C 0.1 mm
XP2S2052CM
0
1
2
3
Size Details
A
C
0.5 A 3.5 mm
C 0.1 mm
C
A
D
C
A
D
0.5 A 1.75 mm
C
0.1 mm
D
0.5 mm
4
5
6
A
B
C
7
0.5 A 3.5 mm
B 0.3 mm
C 0.1 mm
注意:1. 阴影部分 显示电路板底座。
2. 定位点尺寸 A 和 B 的公差在±10%以内。
3. 中间区域 C 区必须决定基准定位点的界限。指定定位点周围的固定宽度区域。请确认
中间区域是否有会引起错误信息的其他的形状、污垢、小孔或没有保护膜等。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-17 XP-141E 系统手册
3.6 元件编辑
元件编辑器用于设定元件、供应方法的信息。元件信息分为 3 种信息(Part Number，
Part Type Name，Packaging Name)。关于元件信息可以以元件为单位保存在文件中。
另外，当要编辑从 MCS/2 等处提供的 CCIMF(生产程序)的 Part Name 时，虽可以在
本系统内保存更新的结果(包括当前编辑的 CCIMF)，但与提供处的数据不具有互换性。
操作按键说明
把编辑的 Part Number 保存到 Part Number(PDH)文件夹中。
注意： 把 Part Number 信息保存到当前编辑的生产程序中时，请按下
[Update]键保存文件后，在编辑画面按下[Save]键保存。
读入保存的 Part Number 文件。
重新新建 Part Number
编辑 Part Type 数据时使用。
编辑 Packging 数据时使用。
可以选择、读取在安装供料器时贴装设定的 Part Number。
