XP141E 系统手册SYS-XP141-1.0S.pdf - 第73页
第 3 章 生产信息的显示功能 第 2 部 XP-141E 系统手册 2-3-2 Edition 1.0 3.1.1 日志注册步骤 在下列情况下，将不断地在日志文件中 注册 ( 保存在一个临时日志文件中 ) ，将记录保存 到文件中的处理通过下记时间进行处理 ( 在特定的名称下 ) 。 z 用户在任意时间内单击 [Save Production Information] 键时。 z 机器关机时。 z 选定一个程序时 ( 更换程序 ) 。 …
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-1 XP-141E 系统手册
3. 生产信息的显示功能
3.1 功能概要
在 XP 机器上可记录并显示生产信息。因为是在机器上操作，所以它只能执行本机器的
生产信息的处理。
注意：用 MCS/2、F4G、FujiCam、Fuji Flexa 无法收集机器生产信息。且不能使用逐行显示
功能。还有，在机器上的生产信息可存入软盘中，使用计算机可查看、处理数据、打印
此已存储的资料。
在主菜单上选择[Production]，然后在子菜单上选择[Display Production Information]，
以此显示生产信息。单击[Save Production Information]键，用户可以在任意时间保存
信息。(则注册了一个新的数据)
[Prouduction]
[Display Production Information]
[Save Production Information]
XP1S2064CM
下列功能可用来执行关于生产信息的显示。
z 删除生产信息(可设定自动删除)
z 把生产信息复制到软盘中
z 显示电路板信息(把显示结果复制到软盘中)
z 显示机器状态信息(把显示结果复制到软盘中)
z 显示供料器信息(把显示结果复制到软盘中)
z 显示吸嘴信息(把显示结果复制到软盘中)
z 显示出错信息(把显示结果复制到软盘中)
第 3 章 生产信息的显示功能 第 2 部
XP-141E 系统手册 2-3-2 Edition 1.0
3.1.1 日志注册步骤
在下列情况下，将不断地在日志文件中注册(保存在一个临时日志文件中) ，将记录保存
到文件中的处理通过下记时间进行处理(在特定的名称下) 。
z 用户在任意时间内单击[Save Production Information]键时。
z 机器关机时。
z 选定一个程序时(更换程序) 。
z 更改日期时。
将日志保存在“sd0/FUJI/USER/PRODUCT/”文件夹中：
LYYMMDDHHMMSS_XXXXXXXXXX.PRD
( )
"_" (
)
/ / / / / (2 , )
"L"
XP1S2065CM
文件名称的举例：L010513152903_VISION/XP241.PRD
XP1S2066CM
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-3 XP-141E 系统手册

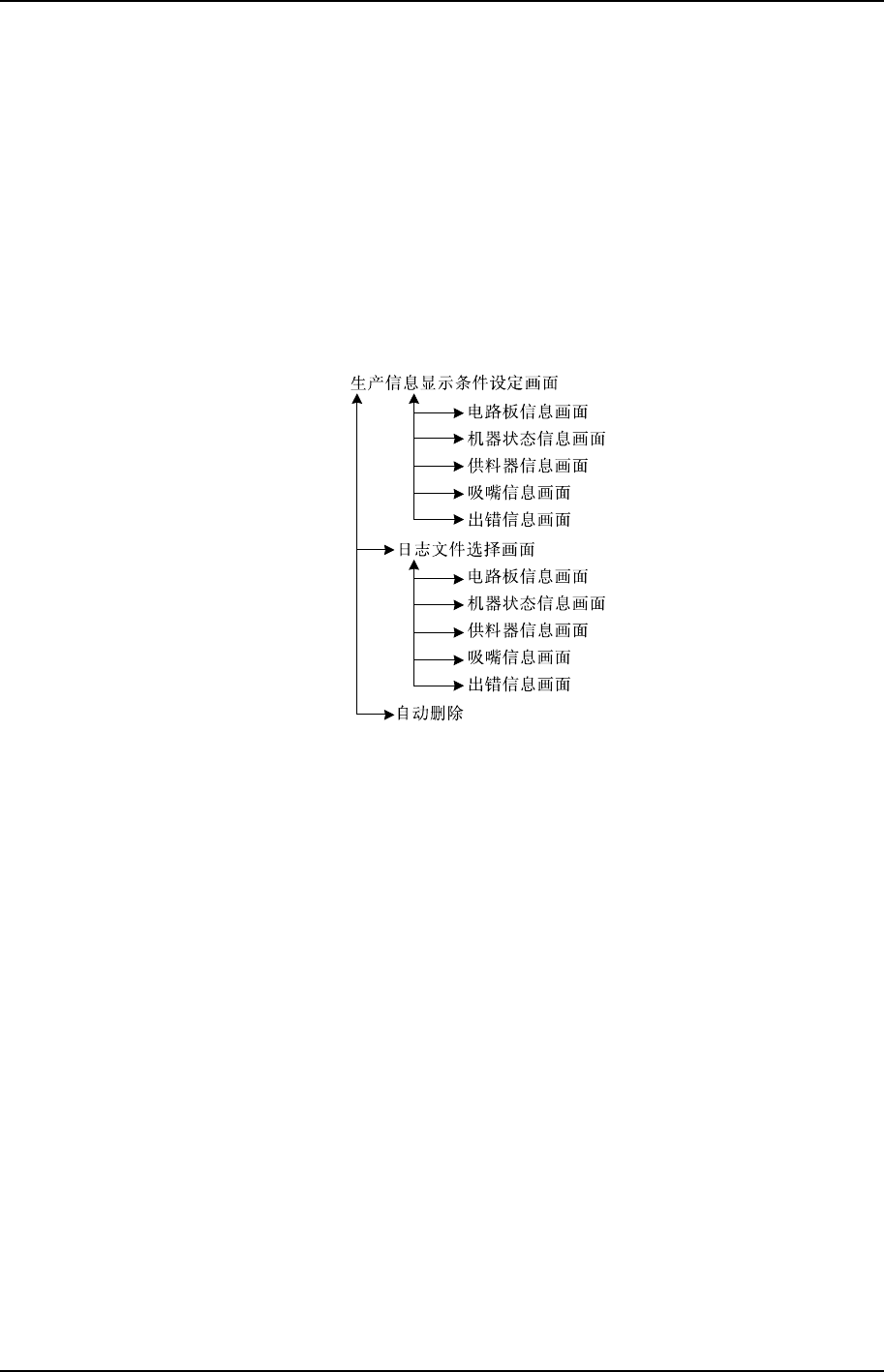

3.2 画面操作说明
3.2.1 画面间的转换
在主菜单上选择[Production] 键，然后在子菜单上选择[Display Production
Information]，显示有关生产信息显示条件的设定画面，在此画面上设定各项条件。设
定完成后，单击各种键，继续各种相关信息的处理。
单击[Log File]键，显示生产数据文本的选择画面。选定所要求的文件，然后按下各种
信息的按钮，移至其画面。
XP1S2067CM
