第 5 章 重新编辑模板 第 4 部 XP-141E 系统手册 4-5-2 Edition 1.0 笔记 :
第 4 部 第 5 章 重新编辑模板
Edition 1.0 4-5-1 XP-141E 系统手册
5. 重新编辑模板
此部分介绍了将在机器上使用 Vision Type18 制作的元件的影像处理用模板进行重新编辑的步骤。
1. 在[Main]画面中，顺序按下[Program]，[Temple Editor]后显示出[Temple Editor]。

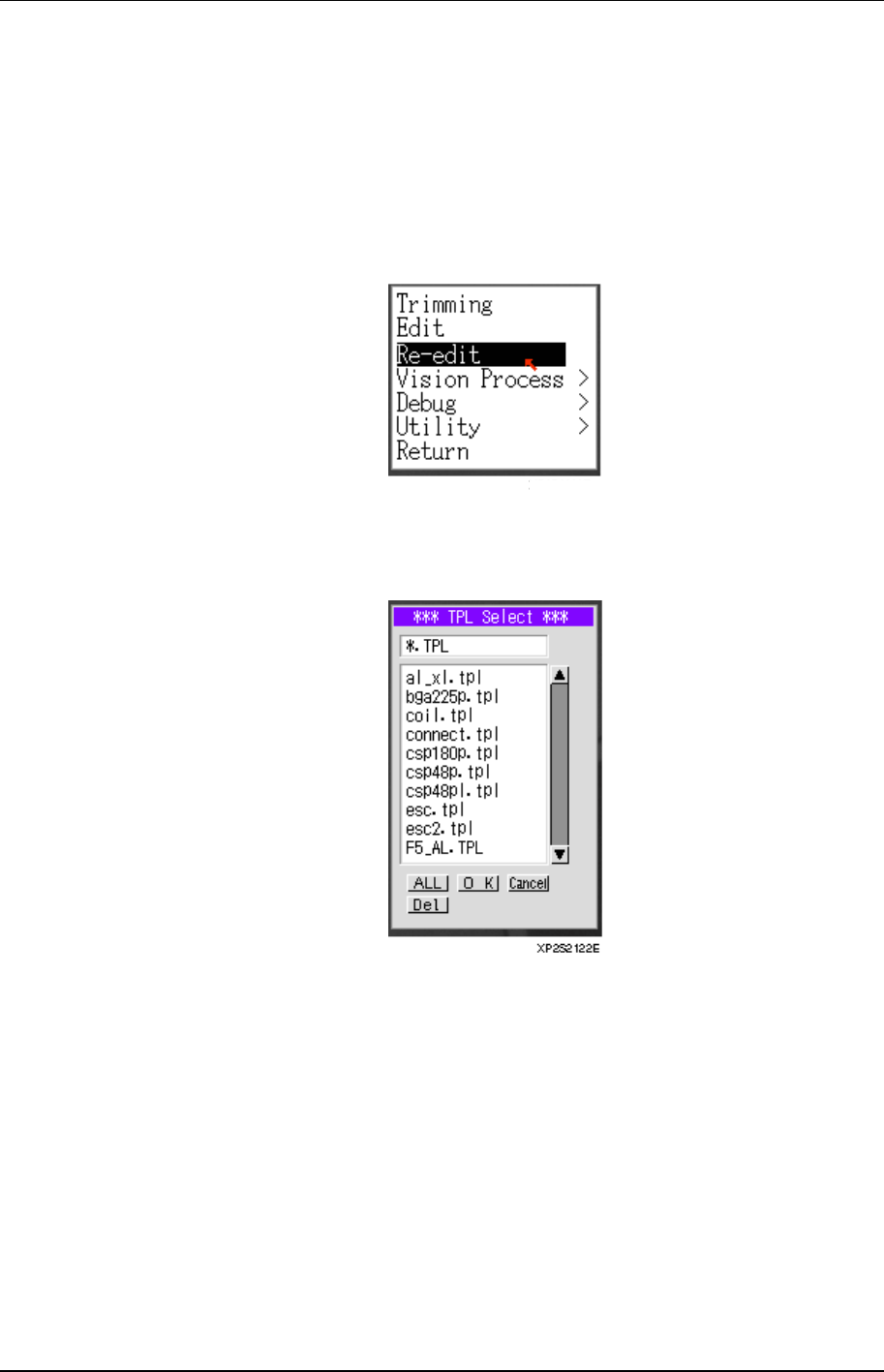

2. 右击鼠标显示出菜单，然后单击[Re-edit]键显示出[TPL Select]。
XP2S2121Ea
在这个菜单中，单击要进行编辑的模板文件，然后单击[OK]键。
3. 显示出“Recovering image”信息和模板影像。
4. 进行模板的重新编辑。
5. 执行第 3 章“从现有元件数据中创建模块”中的“10.”以后的步骤。
6. 在[Main]中，顺序按下[Program]，[Editor]键，选择需要重新编辑的元件，并从第 3
章“从现有元件数据中创建模块”中的步骤 18 以后继续下去。
第 5 章 重新编辑模板 第 4 部
XP-141E 系统手册 4-5-2 Edition 1.0
笔记:
第 4 部第6 章 例 1：圆形元件模板的创建
Edition 1.0 4-6-1 XP-141E 系统手册
6. 例 1：圆形元件的模板创建
1. 获取元件影像。
2. 单击[Template Editor]键，然后单击目标元件的正方形内的十字。
XP2S2074S
3. 单击[Ratio]对话框的箭头标记或者直接输入数值决定[Ratio]。数值增加后，影像会
被放大和重新绘制。按下[OK]键后，显示出所选比率的画像。
XP2S2075S
