第 4 部第 3 章从现有元件数据中创建模板 Edition 1.0 4-3-7 XP-141E 系统手册 12. 右击鼠标显示出菜单，然后单击 [E dge Adjusting] 键，随即有半数的定位查找线会出现一个红色箭头标记。 XP2S2120CM Lv . DIFF DIFF 0 5 6 3 3 2 2 - - 7 0 0 3 0 0 . . (1.00) P ASN E : : : : : : : 注意：垂直于引脚的宽度…

第 3 章从现有元件数据中创建模板第 4 部

XP-141E 系统手册 4-3-6 Edition 1.0

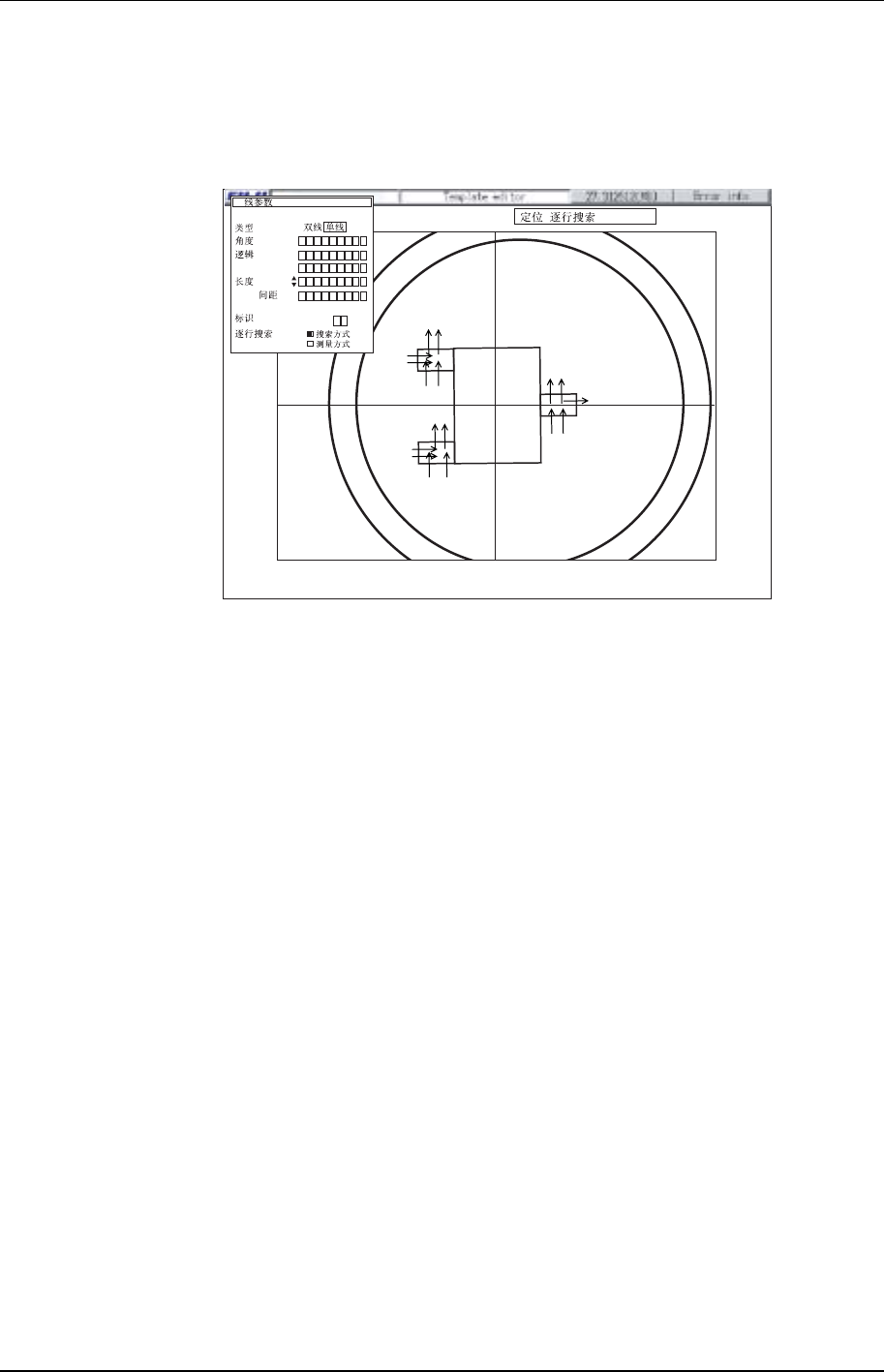

11. 单击元件定位所必要的引脚或者元件主体的外形部分(轮廓)，在作为元件定位的部分

(元件的特征部分，有明显变化的直线部分等)画定位线，并使定位线垂直于元件的轮

廓。此外，尽量使此时定位线的长度近似于引脚宽度(如下图所示)

XP2S2069CM

Lv.

DIFF

(1.00)

P ASNE

在需要改变[Line Parameter]窗口的显示位置时，在表示有[Line Parameter]显示区

域的蓝色部分，右击鼠标后，拖放窗口至所需位置。

在需要改变所创建的直线位置时，单击直线后进行拖画。要删除一个已生成的直线时，

右击鼠标显示出菜单后，单击〔Line Delete Mode〕，然后单击要删除的直线。

类型： Pair 所画的定位线以中心线对称的。

Only 只画 1 条定位线。

角度：右击各数值框时增加，左击各数值框时减少。此外，单击左边框架可以

显示或者清除负号。

长度：右击后定位查找线延长。

左击后定位查找线缩短。

标记： P 为 Position 的略称，意指计算位置补正。当元件的边框不在查

找线中心点时，将此偏差值作为对象物的位置偏移来计算。

A 为 Agnle 的略称，意指计算角度补正。在 0 度(180 度)，90 度

(270 度)的复数的查找线有相对偏差时，将此作为对象物的倾

斜角度来计算。

SSize的略称。请不要在 XP 机器上设定。

N Necessity 的略称，意指如查找线失败，则不能进行影像处理。

EEmpty的略称，意指此处不能有轮廓线(Edge)。用于判别方向

等。

注意：SeekLineMode 必须变为 MeasureMode。

第 4 部第3 章从现有元件数据中创建模板

Edition 1.0 4-3-7 XP-141E 系统手册

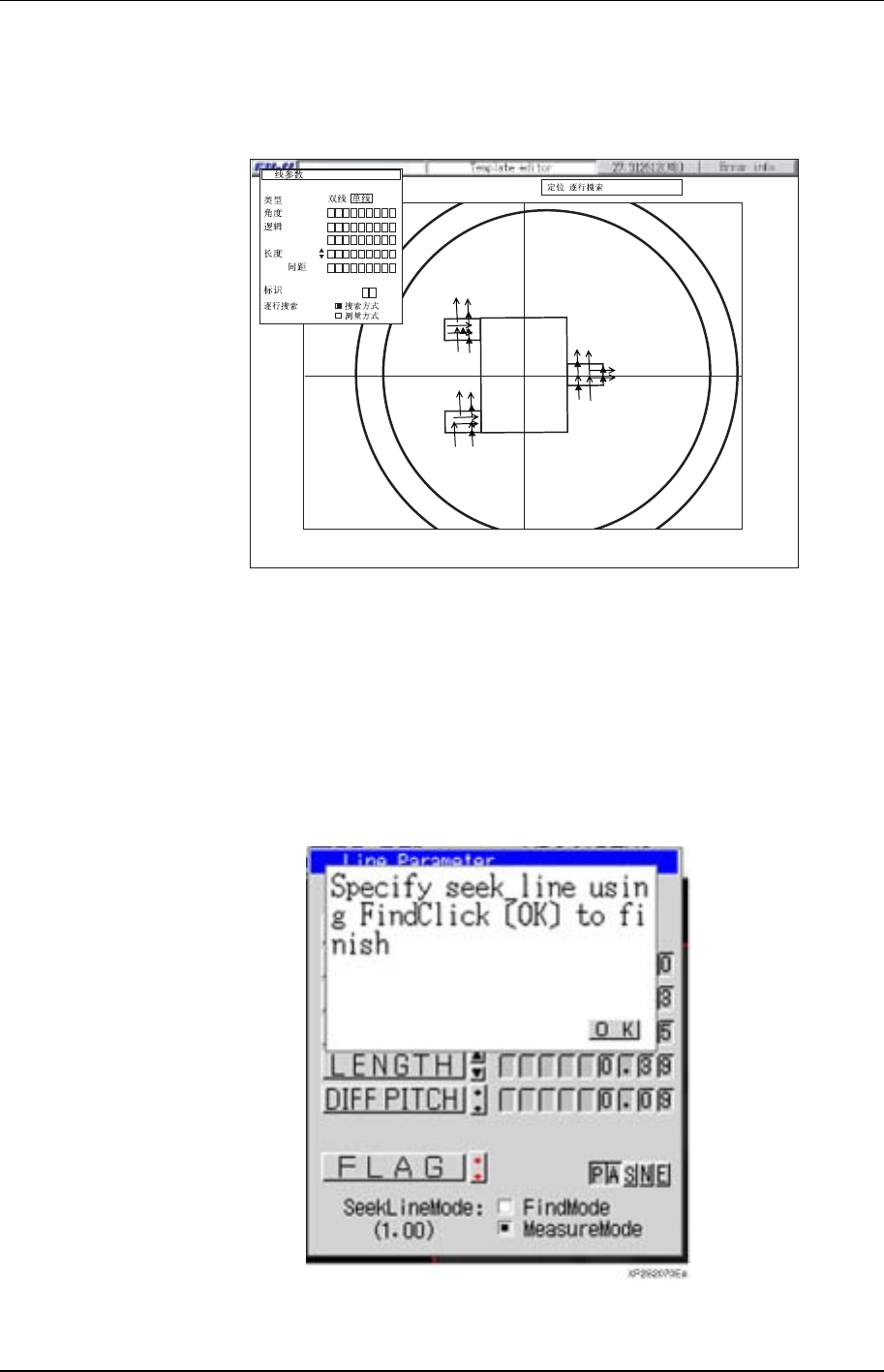

12. 右击鼠标显示出菜单，然后单击[Edge Adjusting]键，随即有半数的定位查找线会出

现一个红色箭头标记。

XP2S2120CM

Lv.

DIFF

5633

(1.00)

P ASNE

注意：垂直于引脚的宽度方向的定位查找线比垂直于引脚长度方向的定位查找线明显少很多时，通过

将引脚宽度方向的定位查找线设定为[Find Set Mode]能增加定位精度。在设定[Find Set

Mode]时，在[Edge Position Correction]步骤完成后，用右击显示出的菜单后单击[Find Set

Mode]，单击设定为[Find Set Mode]的定位查找线。指定完成后，在该定位查找线上显示出红

色箭头记号。每次单击使其变为设定或者不设定。设定的程度一般为 1/3 到 1/2，上下左右大

致相同。

第 3 章从现有元件数据中创建模板第 4 部

XP-141E 系统手册 4-3-8 Edition 1.0

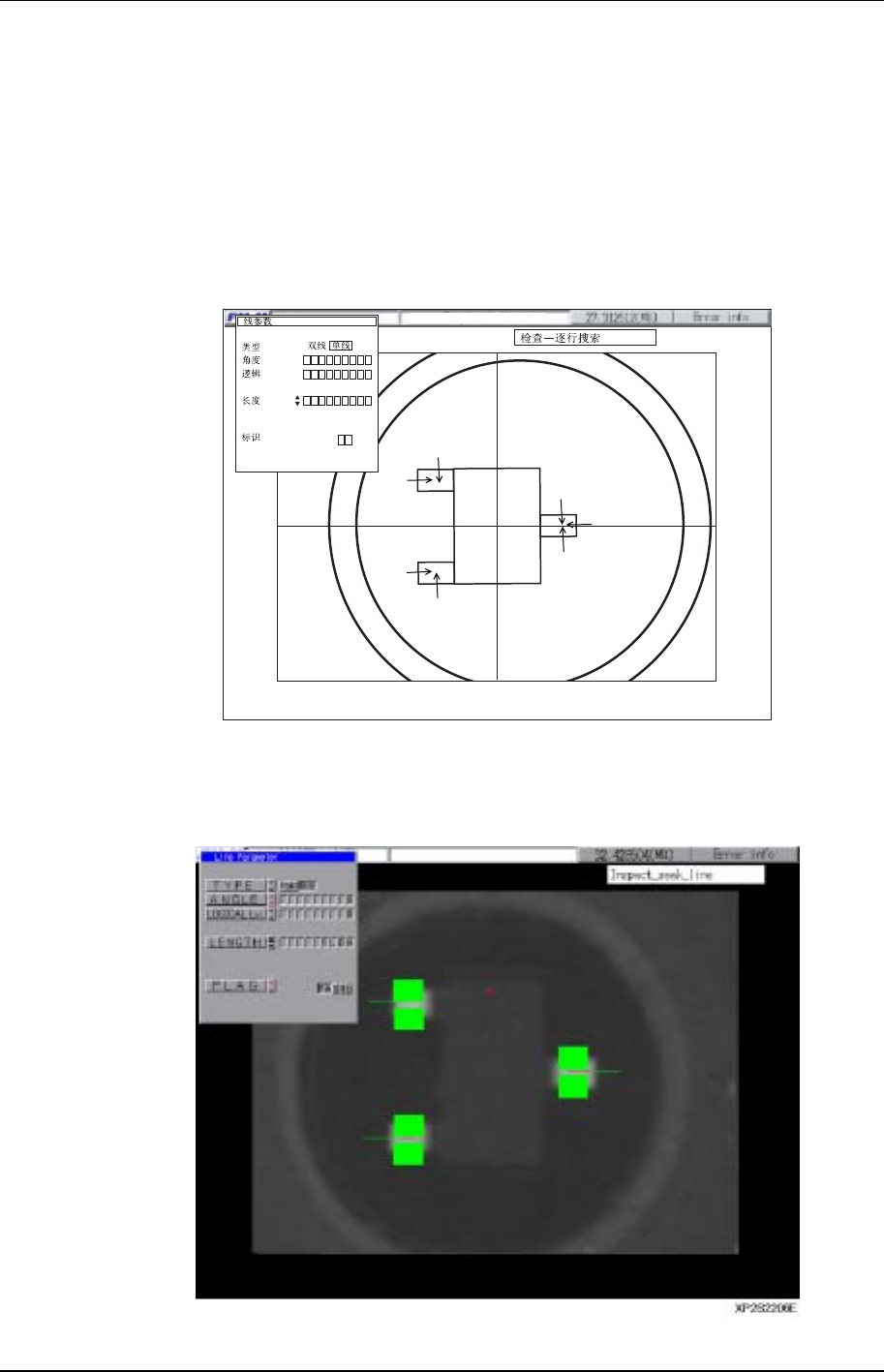

13. 右击鼠标显示出菜单后，单击[Change Display Mode]键。在显示出[Inspect-seek-

line]文字后，使用与画定位查找线同样的步骤画检查查找线。此外，因为使用检查查

找线确定有无引脚时或用于检查方向时，当查出现错误后影像处理会停止。所以，通

常检查查找线的长度应是引脚宽度的 2 倍。

14. 右击鼠标显示出菜单后，单击[Edge Adjusting]键。直线立即变成虚线。

(可能存在不出现虚线的情况，但这不是错误。)

XP2S2205CM

Lv.

2621

030

PASNE

１５. 右击鼠标显示出菜单后，单击[Template Creation]键。在[Template Name & Angle]

菜单中，单击[OK]后，显示出一个模拟的轨迹，用于获得搜索间距。
