1.15 与吸嘴有关的功能
1.15.1 吸嘴的更换
本机器的吸嘴易于更换。以下操作步骤只说明了 Side 1，而 Side 2 与此完全一致。
操作步骤
1. 在[Main]上依次按下[Manual Operation]键和[Nozzle Exchange Side1]键，屏幕上将
会显示吸嘴更换的画面。
2. 按下[START]开关，将吸头移到吸嘴更换的位置，然后松开 Side 1 MFU。
打开机器的前门，更换吸嘴。
3. 根据夹紧步骤，重新夹紧 Side 1 MFU。
4. 按下[READY ON]开关。
1.15.2 吸嘴编辑
在机器上进行搭载吸嘴的设定。
关于下列指令指的是 Side 1，Side 2 与此操作步骤完全一致。
操作步骤

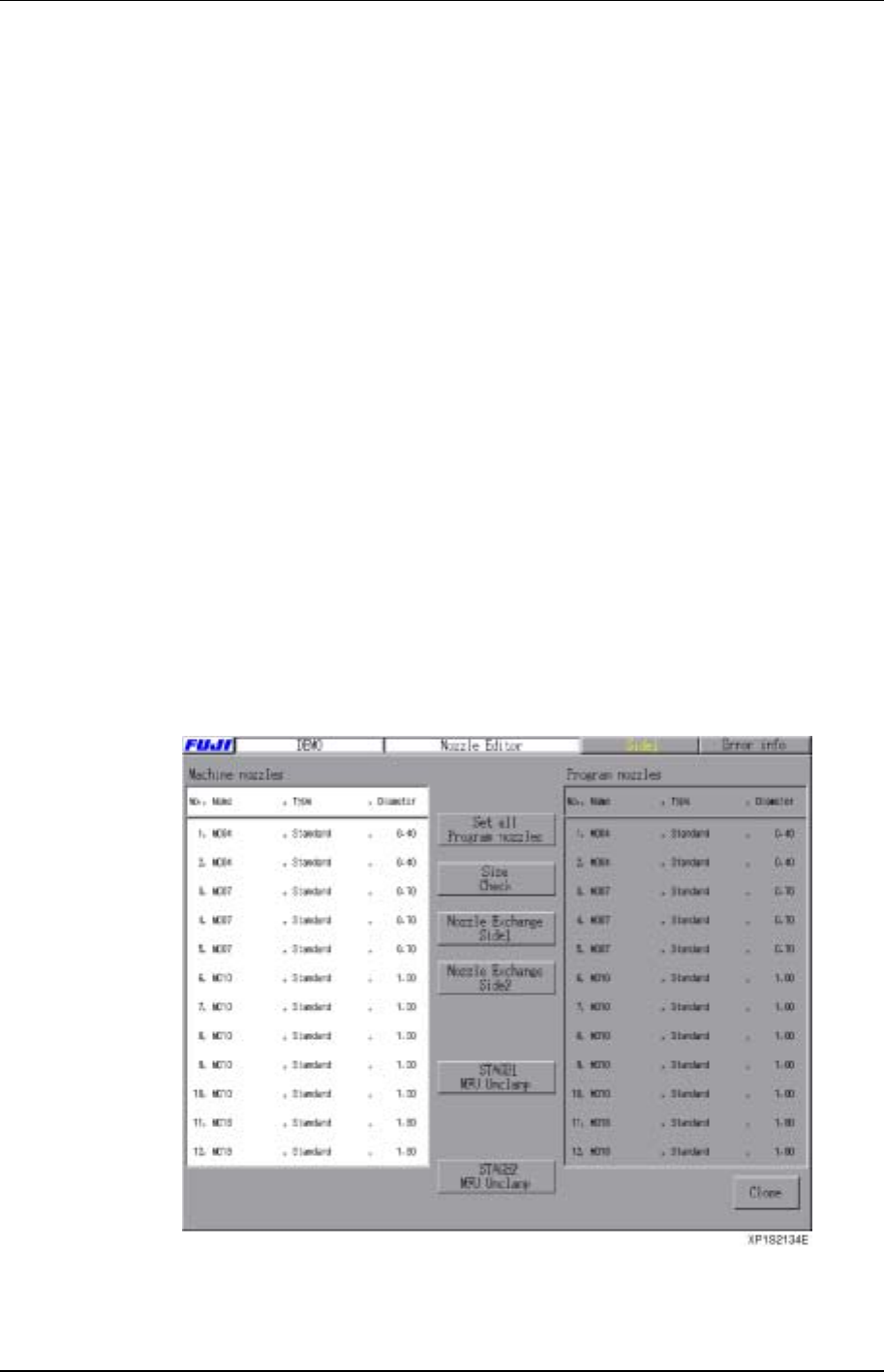

1. 在[Main]上，依次按下[Production]、[Nozzle Editor]，显 示 [Nozzle Editor]的画面。
此画面包括“机器吸嘴”和“程序吸嘴“的列表。“机器吸嘴”列表显示机器上的吸嘴，
“程序吸嘴”列表显示程序所要求的吸嘴。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-21 XP-141E 系统手册

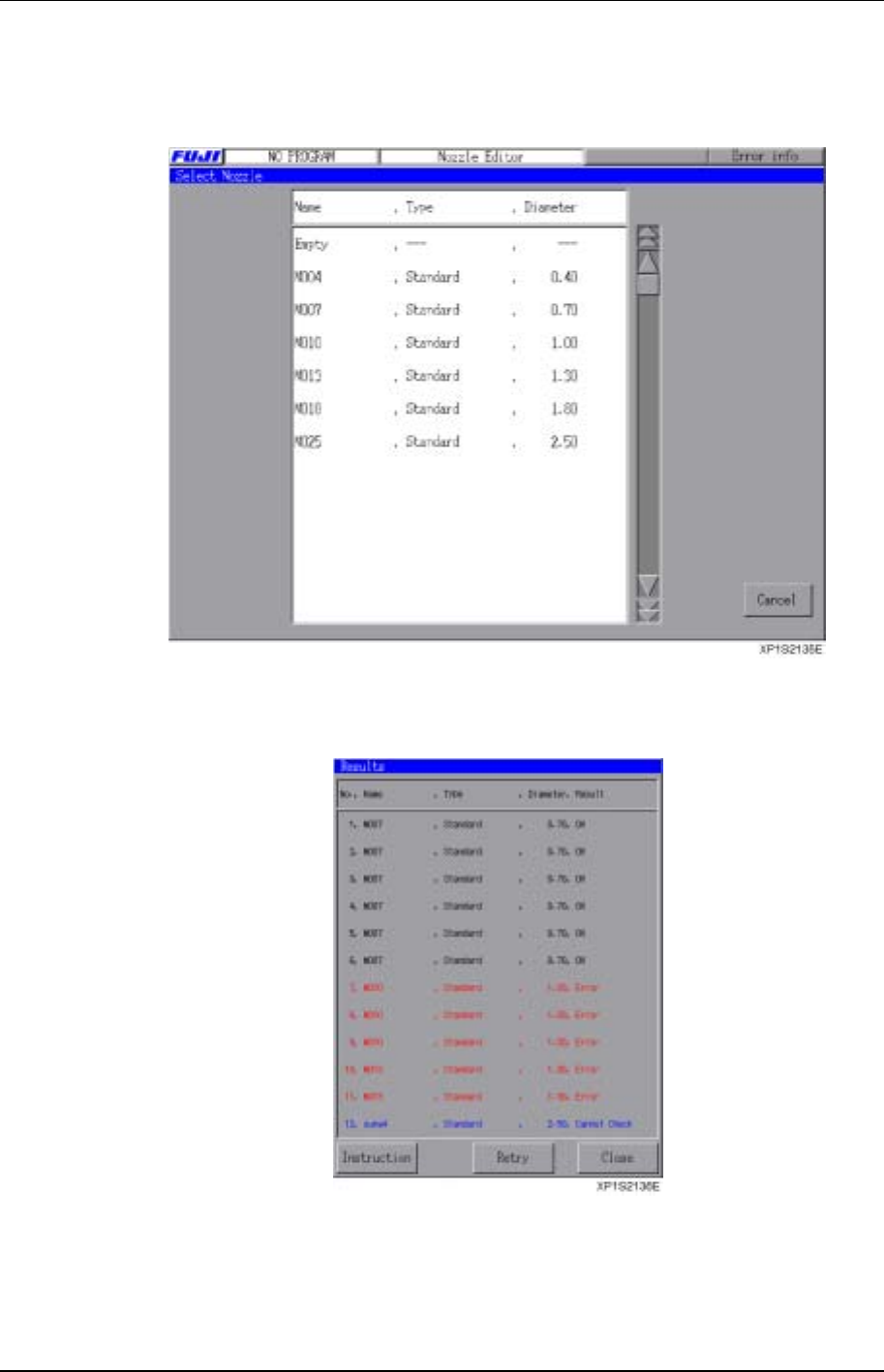

2. 按下机器吸嘴显示吸嘴列表，然后选定要更改的吸嘴。[Nozzle Machine]的信息被更
换。同样更换的吸嘴的设定也改变。另外，要一次性变换[Program nozzle]时，按下[Set
all Program nozzle ]。
3. 按下[Nozzle Exchange Side1]键，执行吸嘴更换操作步骤第 2 至第 4 步，更换机器吸
嘴。当更改吸嘴后，按下[Size Check]，确定更改后的吸嘴已载入机器。(吸嘴测试范围
为，Ф0.4—2.5 标准吸嘴)。
4. 当“Result”显示为“OK”或是“Cannot Check”时，按[Close]键。当“Result”
显示为“Error”时，按下[Retry]键，再次执行尺寸检查。如果尺寸检查不成功，选
定[Close]键，从第 2 步开始，再次执行操作。
注意：如果吸嘴不干净，尺寸检查可能不成功。那么清扫吸嘴，然后请再次执行尺寸检查的操作。
第 1 章 基本操作 第 2 部
XP-141E 系统手册 2-1-22 Edition1.0
1.15.3 测量吸嘴中心
测量吸嘴中心时，用元件相机由标尺确定吸嘴头的旋转中心，并且测量该旋转中心对基准相
机的中心的相对位置(方向和距离)(检测 0.4—1.8mm 的标准吸嘴。)
操作步骤

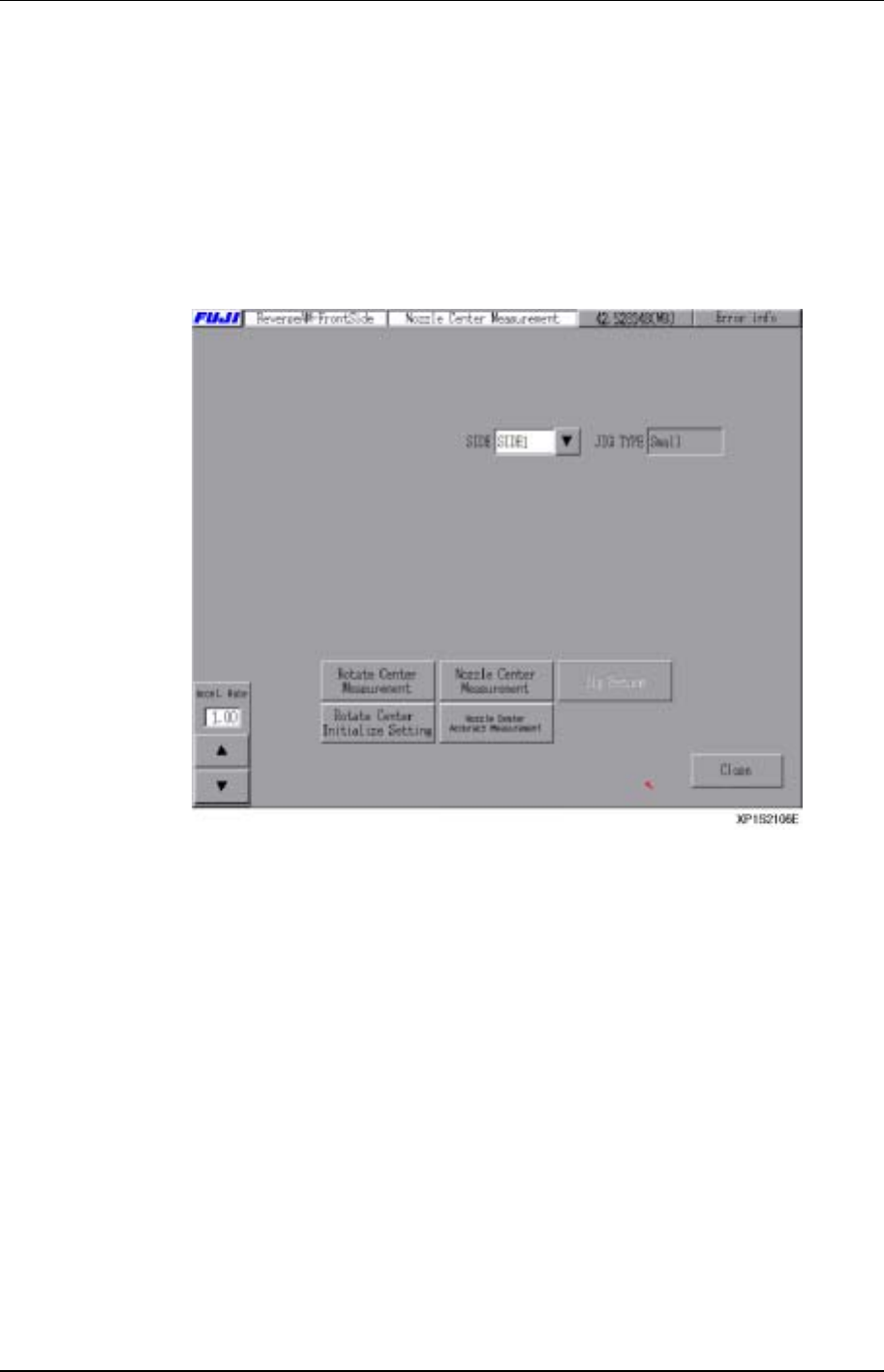

1. 在[Main]上，依次按下[Production]和[Nozzle Center Measurement]键，显示以下画
面。
2. 选择要执行测量的侧面，然后按下[Rotate Center Measurement Start]键。如果选择
[Side 1]，那么将测量机器前侧；而如果选择[Side 2]，那么测量机器后侧。治具类型
将会显示在[JIG TYPE ]区域(治具类型有 3 种，根据吸嘴 1 的规格使用)。旋转测量包
括 R 轴与相机中心之间的相对位置测量。
注意: 当执行旋转中心的测量时，应关闭[Rotation Center Default Setting ](不能按下按钮)。
3. 在完成旋转中心的测量后，按下[Nozzle Center Measurement]键。
注意：因为每个吸嘴都要执行测定，必须安装好所有的吸嘴。
