第 4 部第9 章例 4：BGA 的模板创建

Edition 1.0 4-9-1 XP-141E 系统手册

9. 例 4：BGA 的模块创建

虽然 XP 机器可以使用 Vision Type130， 230 执行 BGA 元件(黑色主体)的影像处理，但此例说明 Vision

Type18 的使用方法。

1. 获取元件影像。

2. 单击[Template Editor]键，然后单击目标元件的正方形内的十字。

3. 单击[Ratio]对话框的箭头标记或者直接输入数值[Ratio]。数值增加后，影像会被放大

和重新绘制。按下[OK]键后，显示出所选比率的影像。

XP2S2105S

4. 右击鼠标显示出[Trimming]菜单, 然后在菜单中单击[Calipers]键显示出[Calipers]

画面。要改变[Calipers]画面的显示位置时，按鼠标右键于“***Calipers***”显示

区域，然后将画面拖至所需位置。

第 9 章例 4：BGA 的模板创建第 4 部

XP-141E 系统手册 4-9-2 Edition 1.0

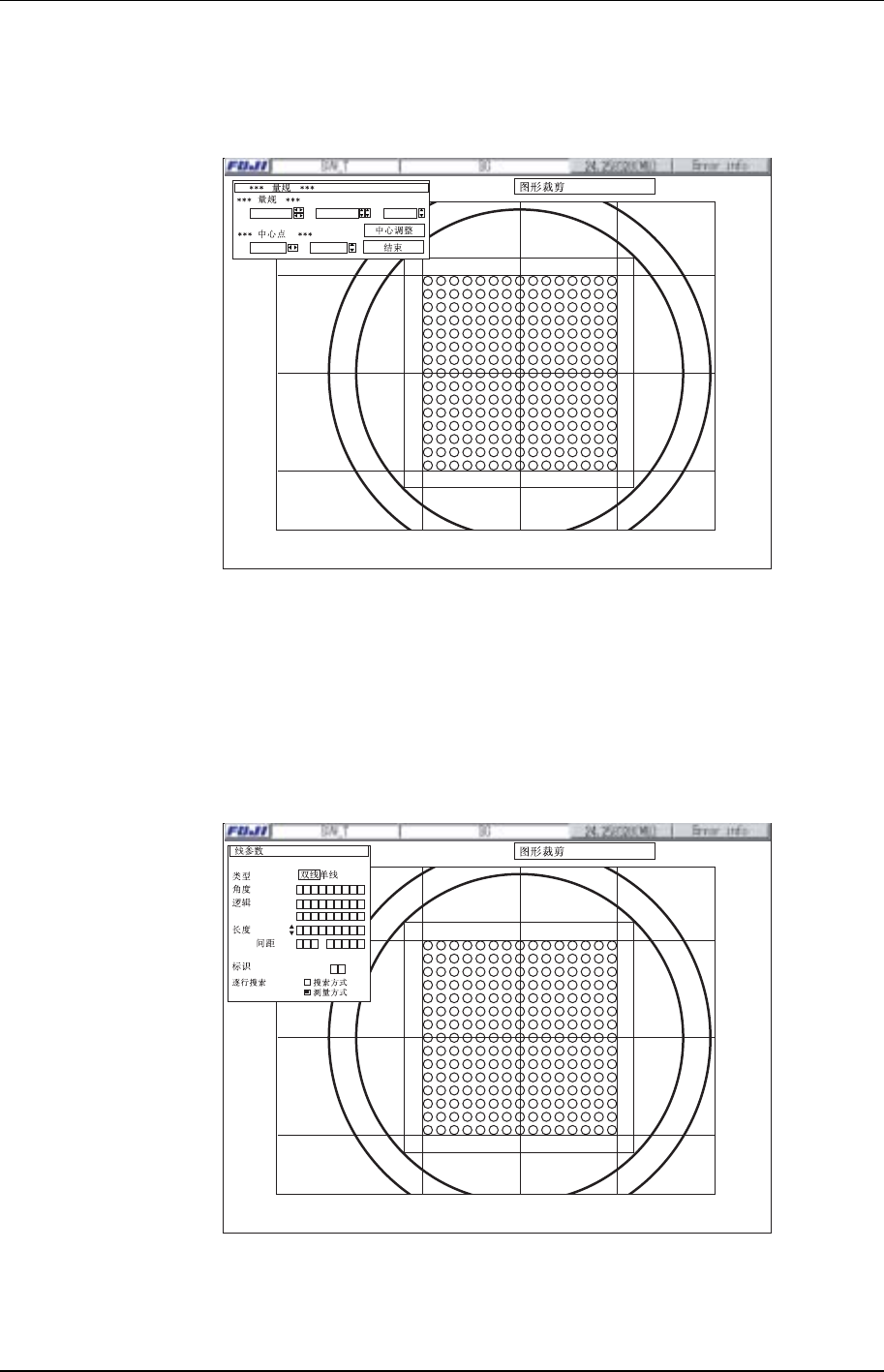

5. 通过使用鼠标拖放红线或者输入数值，使红线的相交点移至元件中心。同样的拖放绿

线和蓝线，使它们与元件的外形对齐，然后单击[Center Adj.]键。

XP2S2106S

X: 21.87 Y: 21.92

X: 0.00 Y: 0.00

A: 0.0

单击[Return]键。

6. 右击鼠标显示出[Trimming]菜单，然后在菜单中单击[Return]键。

7. 右击鼠标显示出菜单，然后在菜单中单击[Edit]键，显示出“Position-seek-line”标

题。(此时，如果显示出的是“Inspect-seek-line”标题，则再右击鼠标，然后单击显

示出的[Change Display Mode]。)

XP2S2107S

Lv.

DIFF

(1.00)

P ASNE

第 4 部第9 章例 4：BGA 的模板创建

Edition 1.0 4-9-3 XP-141E 系统手册

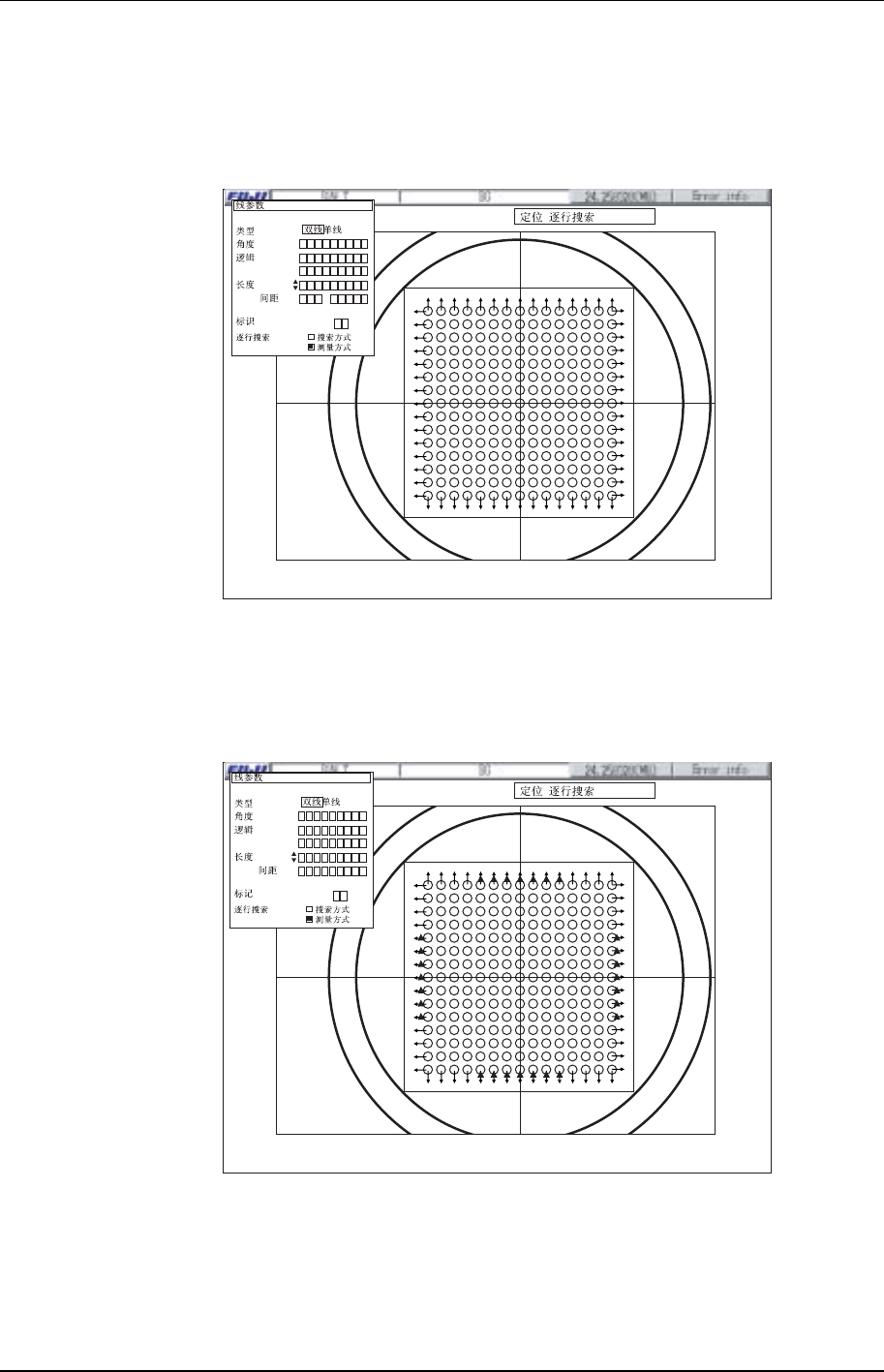

8. 单击对元件定位有必要的引脚部分，然后使用[Pair]方式画出定位查找线。如下所示，

水平和垂直的定位线只有在 4 角处的 Bump 上才有。定位线的长度应近似于 Bump

的直径。

XP2S2108S

Lv.

DIFF

(1.00)

P ASNE

9. 右击鼠标显示出菜单，然后在菜单中单击[Edge Adjusting]键。因为 BGA 的定位线

在 XY 方向上的平衡良好，所以此处没有必要指定[Find Setting Mode]。

XP2S2109S

Lv.

DIFF

5714

(1.00)

P ASNE
