第 2 部第 2 章定位点的编辑功能 Edition 1.0 2-2-1 XP-141E 系统手册 2. 定位点的编辑功能 2.1 功能概要在自动运行期间出现基准定位点错误，定位点的数据库会显示机器的定位中心。显示器上会出现引导线，通过跟踪改变定位点的坐标值，可以调整此引导线。当然，只有在屏幕上出现图象方能进行调整。调节的最小单位决定此次调整的误差情况。 2.2 画面构成 2.2.1 出错信息画面如果对一基准定位点…

第 1 章基本操作第 2 部

XP-141E 系统手册 2-1-30 Edition1.0

1.25 蜂鸣器的停止

以下详细说明停止蜂鸣器的方法.

操作步骤 1

z 单击屏幕左上部顶端的[FUJI]商标键，屏幕上将会显示出如下所示的画面，然后单击

[Buzzer Off]键。

操作步骤 2

z 按下[CYCLE SYTOP]按钮后关闭蜂鸣器。

第 2 部第2 章定位点的编辑功能

Edition 1.0 2-2-1 XP-141E 系统手册

2. 定位点的编辑功能

2.1 功能概要

在自动运行期间出现基准定位点错误，定位点的数据库会显示机器的定位中心。

显示器上会出现引导线，通过跟踪改变定位点的坐标值，可以调整此引导线。当然，只

有在屏幕上出现图象方能进行调整。调节的最小单位决定此次调整的误差情况。

2.2 画面构成

2.2.1 出错信息画面

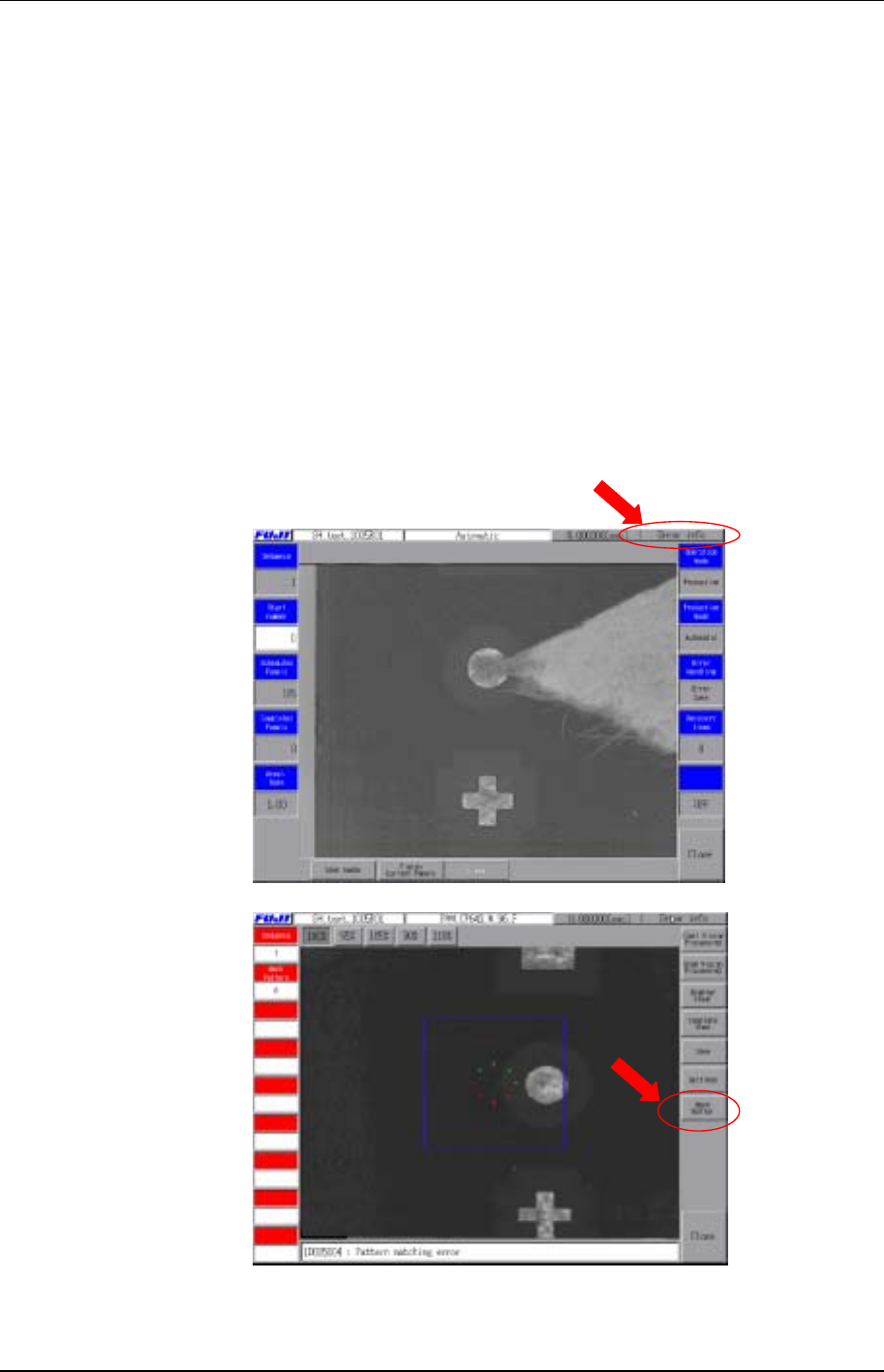

如果对一基准定位点的读取失败，则显示出[Error info]。

按下[Error info]键，屏幕将显示错误信息画面。

按下[Mark Editor]键，屏幕上将会显示定位点编辑的画面。

XP1S2142E

XP1S2143E

第 2 章定位点的编辑功能第 2 部

XP-141E 系统手册 2-2-2 Edition 1.0

此外，仅在自动运行期间出现基准定位点错误，也能按下[Mark Editor]键。在下列情

况下，可选择[Mark Editor]。

0 1

XP1S2144CM

注意: 如果“固有值的设定：_定位点编辑画面自动打开”项设定为“0”，而在显示编辑定位点

的画面期间按下 Error info]键，屏幕上将不会显示错误信息的画面。

2.2.2 定位点的编辑画面

定位点的编辑画面的内容说明如下。
