XP141E 系统手册SYS-XP141-1.0S.pdf - 第124页
第 6 章 文档操作 第 3 部 XP-141E 系统手册 3-3-12 Edition 1.0 项目说明 Selection Area ( 平台 - 料站 No.) 显示平台 - 料站 No. 。 在顺序数据中供料器跳过为“ 1 ”时显示红色。 Part Number 设定在料站上搭载的元件的元件编号 ( 最大到 30 个字符 ) 。 Next Slot No. 次料站是防止因料尽而频繁停机、 当使用的料站元件料尽后可以从另外的料站吸…
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-11 XP-141E 系统手册

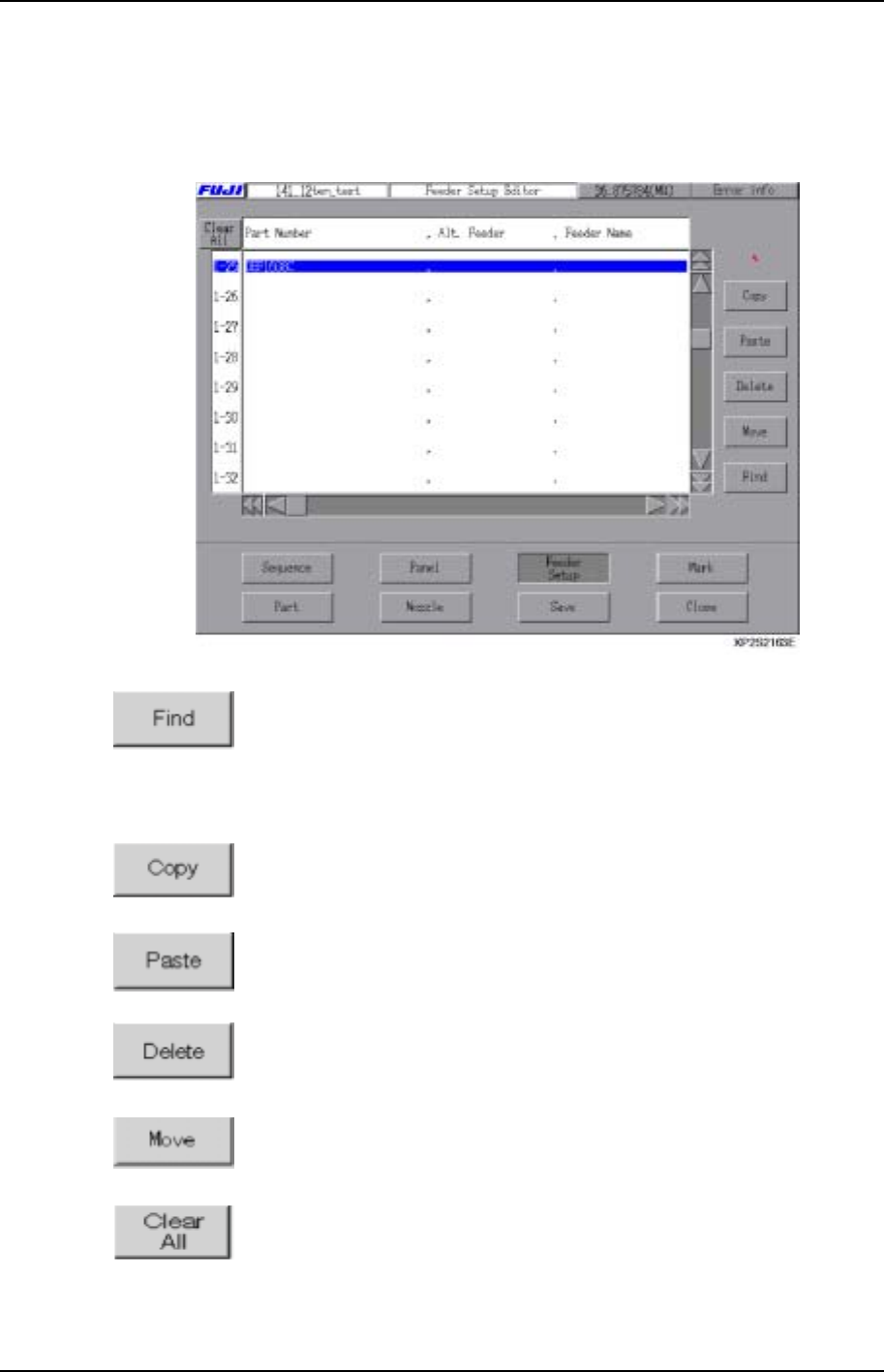

3.4 供料器安装的编辑
供料器安装的编辑用于设定在哪个料站安装哪个元件的信息的编辑器。
操作按键说明
以下所示按键是对于位于画面左侧领域所选择的行进行处理：
在供料器内搜寻指定的字符串或数据。
复制所选择行的数据到剪贴板上。
将所选择的行作为排头行改写剪贴板上的数据。
删除选择行的所有数据。
可以移动或更换供料器位置。
消除所有的选择。
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-12 Edition 1.0
项目说明
Selection Area (平台-料站 No.)
显示平台-料站 No.。
在顺序数据中供料器跳过为“1”时显示红色。
Part Number
设定在料站上搭载的元件的元件编号(最大到 30 个字符)。
Next Slot No.
次料站是防止因料尽而频繁停机、当使用的料站元件料尽后可以从另外的料站吸取而预
先准备的设定。
注 1：使用此功能时，如下所示必须以环状指定。
( ) 1-14 1-15 1-16 1-14
XP2S2164CM
No.
AAA
AAA
AAA
15
16
14
1-14
1-15
1-16
注 2：此设定不适合两个不同供料平台上的次料站。
(例)1-14→2-15→1-14
Feeder Name (当前不支持)
以最大不超过 20 个字符设定使用的供料器名。
Comment
以最大不超过 20 个字符设定注解。生产中出现错误画面时，显示平台 No.、料站 No.
和注解。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-13 XP-141E 系统手册

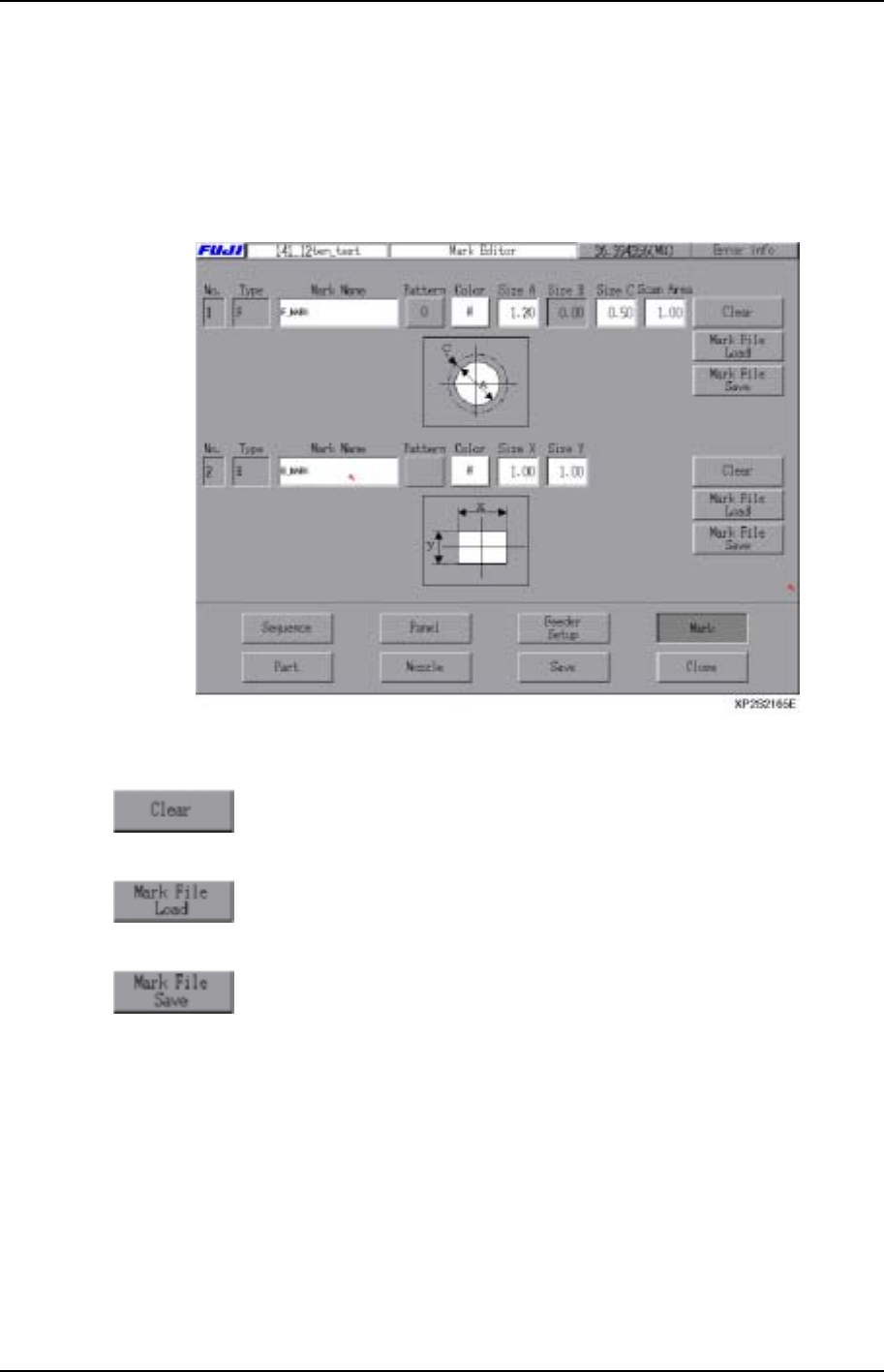

3.5 定位点编辑
定位点编辑器用于设定有关每个定位点影象的数据。编辑项目根据定位点类型而不同。
请设定可以编辑的项目。形状设定、W 或 B 设定变更的话定位点的尺寸就变更。灰色
区域不必输入数据。
操作按键说明
项目说明
No. (定位点 No.)
在定位点 No.上，自动显示顺序的 No.。
清除当前的定位点设定。
读取所保存的定位点文件。
将设定的定位点保存到文件中。
