第 1 部
概要
此部分对操作面板触摸屏、按钮开关等机
器的特长进行说明。
1. 机器--------------------------------------------- 1-1-1
1.1 开关类的使用方法------------------------ ---- -1-1-1
1.2 触摸屏阅读方法·使用方法 ----------------- 1-1-3
2. 用语集------------------------------------------ 1-2-1
第 1 部 第 1 章 机器
Edition 1.0 1-1-1 XP-141E 系统手册
1. 机器
1.1 开关类的使用方法

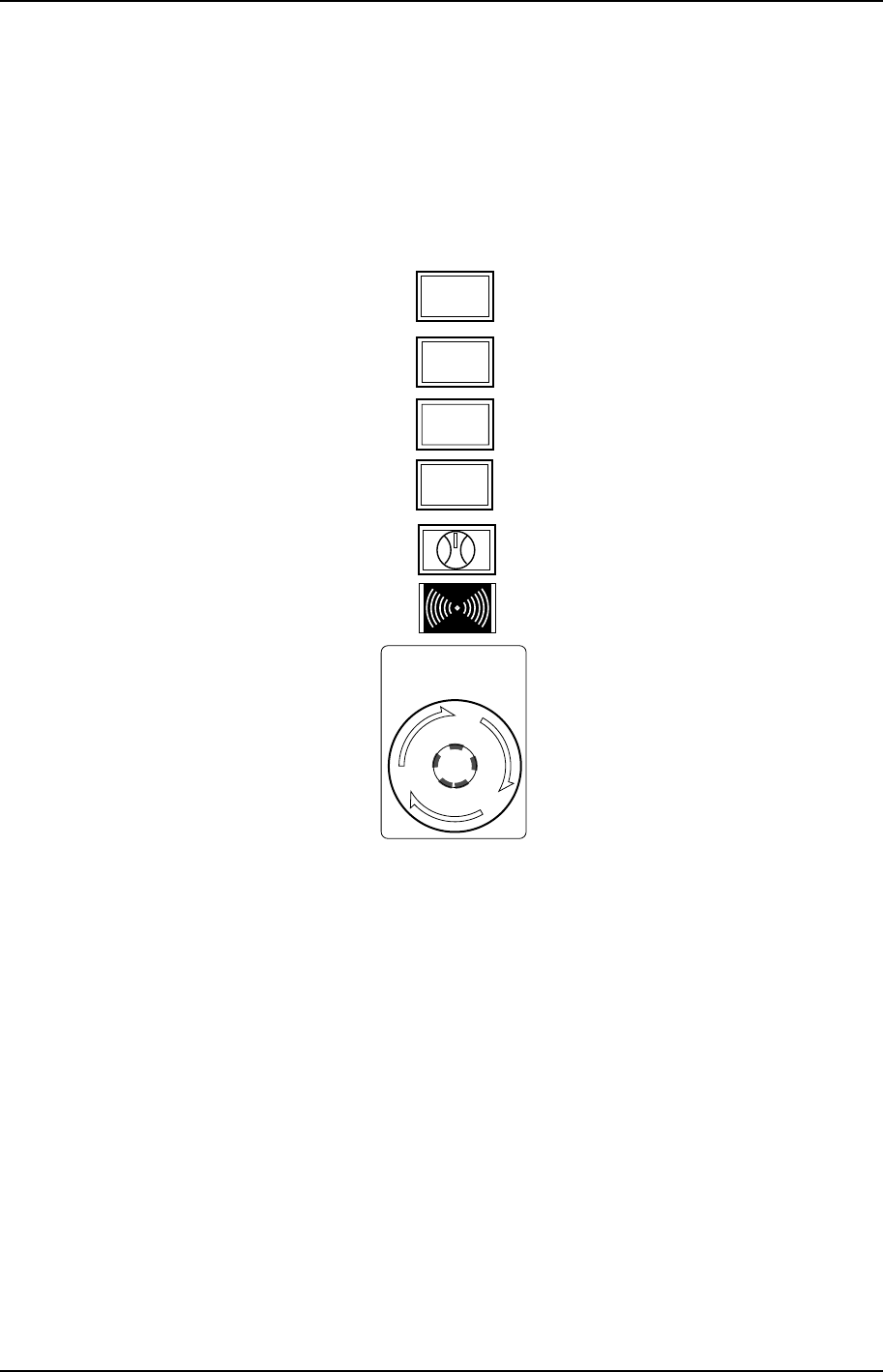

本机器采用触摸屏与按钮操作相结合的方式进行机器的控制。下面对在操作面板上的各种按
钮的作用进行说明。
READY
ON
START
SYSTEM
ON
EMERGENCY
STOP
CYCLE
STOP
XP1S1001E
START (启动) ：
按下此按钮后机器开始运转。此按钮只是当机器处于等待指令时有效(即 START 呈闪烁状
态)。
READY ON (准备运转) ：
按下此按钮后清除错误状态，并重新给伺服系统提供 200 V 电源。另外、动作模式是[暂停]
的时候，生产过程有可能暂时停止。
CYCLE STOP (周期停止) ：
在机器的运转中，机器待现在的动作周期结束后停止。与 EMERGENCY STOP(紧急停止)
按钮不同的是，按下 CYCLE STOP 并不切断 200 V 电源。
SYSTEM ON (控制电源开) ：
按下此按钮后机器接通电源，机器的控制软件启动。
第 1 章 机器 第 1 部
XP-141E 系统手册 1-1-2 Edition 1.0
Side 1/2 (1 侧/2 侧) ENABLE/LOCK (可以操作/锁定操作) ：
可选择使用 1 侧或 2 侧来进行机器的操作。如果按钮设定机器的某一侧为“LOCK”状态时，
则此按钮在该侧无法进行操作。
EMERGENCY STOP (紧急停止) ：
按下此按钮会切断应供给机器的 200V 电源并使运行立即停止。因为此按钮是锁定式，所以
它将会被锁定在该位置，只有顺时针旋转才可解除锁定。
在操作机器之前，用户必须确认[EMERGENCY STOP]按钮。[EMERGENCY STOP]按钮
除了在机器正面(如上图所示)以外，在机器的后部以及任何 MUT 安全门上也有设置。
请参照安全指南第 5 章，确认所有[EMERGENCY STOP]按钮的位置。
