第 1 章 机器 第 1 部
XP-141E 系统手册 1-1-2 Edition 1.0
Side 1/2 (1 侧/2 侧) ENABLE/LOCK (可以操作/锁定操作) ：
可选择使用 1 侧或 2 侧来进行机器的操作。如果按钮设定机器的某一侧为“LOCK”状态时，
则此按钮在该侧无法进行操作。
EMERGENCY STOP (紧急停止) ：
按下此按钮会切断应供给机器的 200V 电源并使运行立即停止。因为此按钮是锁定式，所以
它将会被锁定在该位置，只有顺时针旋转才可解除锁定。
在操作机器之前，用户必须确认[EMERGENCY STOP]按钮。[EMERGENCY STOP]按钮
除了在机器正面(如上图所示)以外，在机器的后部以及任何 MUT 安全门上也有设置。
请参照安全指南第 5 章，确认所有[EMERGENCY STOP]按钮的位置。
第 1 部 第 1 章 机器
Edition 1.0 1-1-3 XP-141E 系统手册
1.2 触摸屏阅读方法·使用方法
操作者可以从位于机器的前方或者后方的触摸屏上向机器发送操作指令。在触摸屏上显示的
各种画面都包含了一系列的操作指令键，触摸指令键后显示与其指令相关的指令，在某些画
面里，将操作指令键用不同的群组分开进行表示。

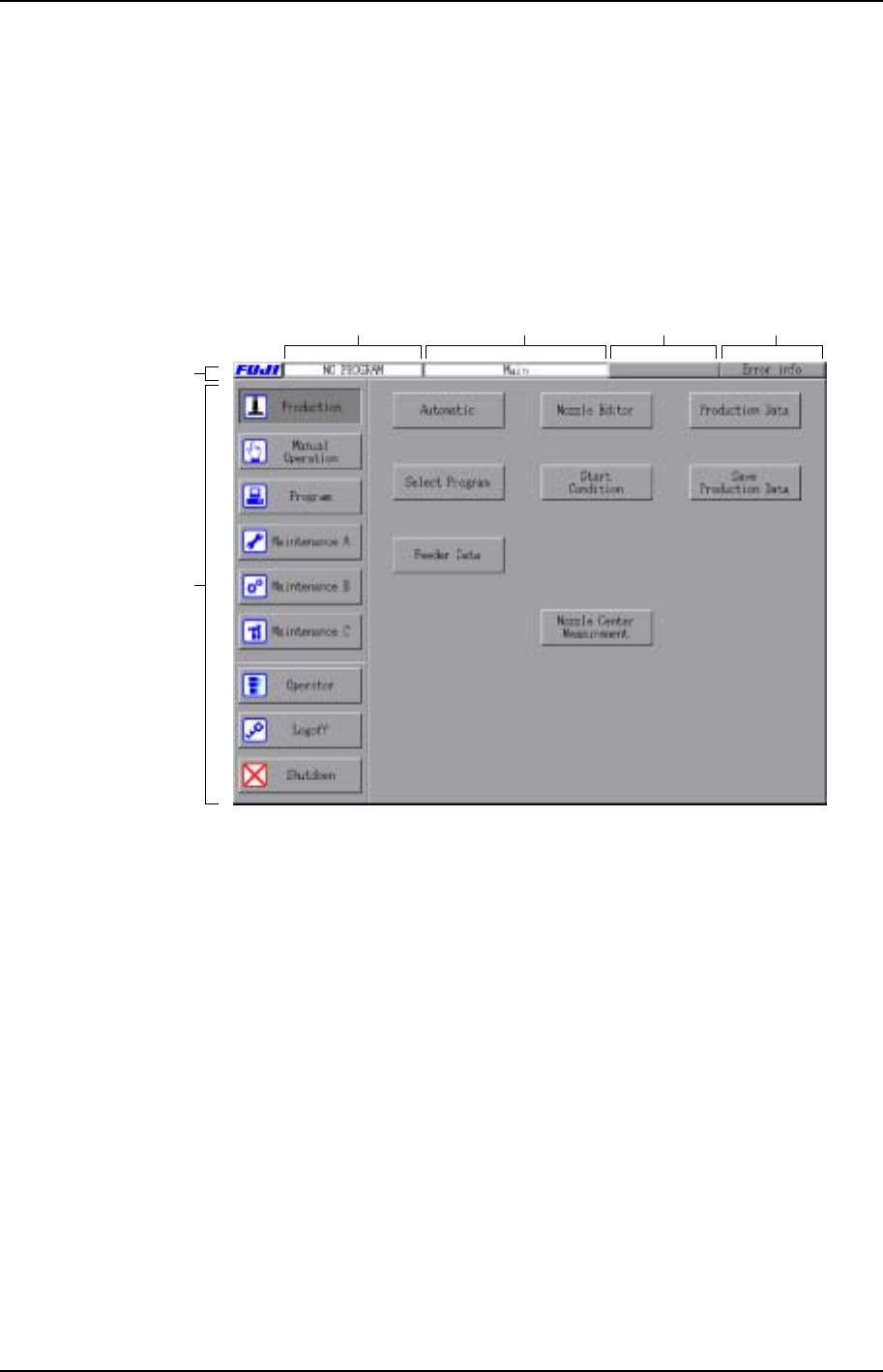

下面的插图是为了解释画面的各项功能的。另外，有关操作指令体系，详细情况请参考本手
册的第 3 部。
XP1S1003Ea
(A)
(F)
(B) (C) (D) (E)
标题栏
A ：按下[FUJI]键后显示机器控制软件的版本信息。
B ： 在此标题栏上显示目前运行程序的名称。
Ｃ ： 在此标题栏上显示当前画面的名称。
Ｄ ： 在此标题栏上显示当前运行的电路板侧和周期时间等。
Ｅ ： 如果影像处理出现了错误，则此键呈红色为有效。当显示为红色时按下此键，则回到
影像处理画面。并且，当吸取错误等一般的错误发生时，屏幕画面的正中央的对话框
中显示出错误信息。
主菜单
F ： 选择在各画面上主区域内的操作指令键后，可以进入到更进一层的相关操作指令中去。
有关指令体系，请参照本手册的第 3 部。
第 1 章 机器 第 1 部
XP-141E 系统手册 1-1-4 Edition 1.0
笔记：
