第 4 部第8 章 例 3：PLCC 的模板创建
Edition 1.0 4-8-5 XP-141E 系统手册
12. 画出判别元件方向用的表示有[E]标记的检查查找线。此时，因为用于判别引脚和元
件主体的亮度差(亮和暗)很难辨别，所以用手工将[Logical Lv.]的值从 4000 改成
5000(标准)。点击查找线，确认设定。
XP2S2101S
Lv.
54
0050
002
.
P ASNE
:
:
:
注意：此时如果单击[Edge Adjusting]键，则手工的设定值成为无效，请不要单击[Edge Adjusting]
键。
13. 右击鼠标显示出菜单，然后在菜单中单击[Template Creation]键。在打开的
[Template Name & Angle]菜单上，单击[OK]键后，显示出搜索间距用的模拟轨迹。
第 8 章 例 3：PLCC 的模板创建 第 4 部
XP-141E 系统手册 4-8-6 Edition 1.0

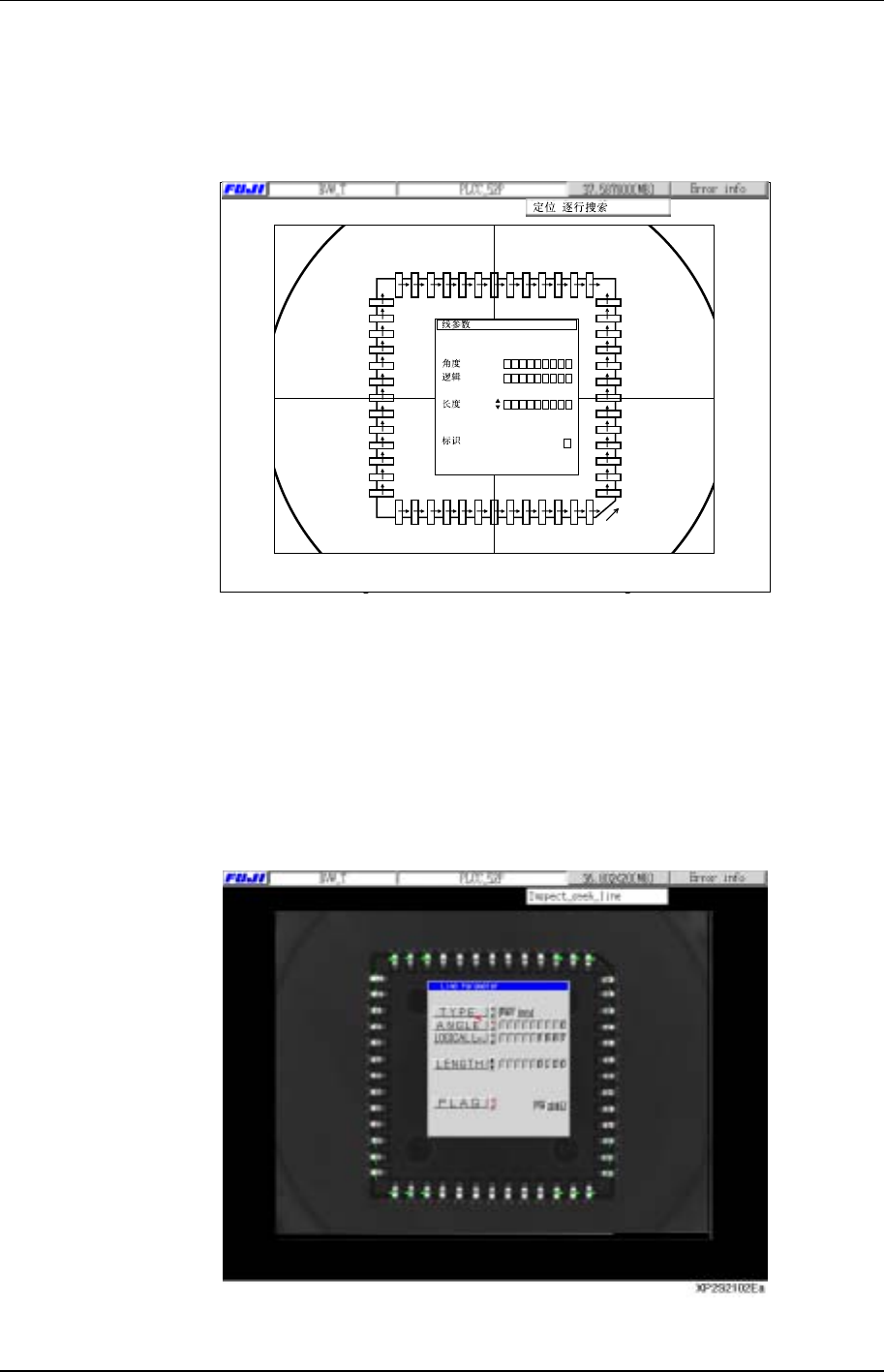

14. 右击鼠标显示出菜单，然后在菜单中单击[Return]键。
15. 右击鼠标显示出菜单，然后在菜单中单击[End]键。
16. 在要进行影像处理测试时，按下[Test]键显示出[Template Vision Test]画面，然后按
[Vision Test]键开始测试。如果影像处理结果 OK 则显示“SUCCESS”。如果影像
处理结果 NG 则显示“FAIL”。
第 4 部第9 章 例 4：BGA 的模板创建
Edition 1.0 4-9-1 XP-141E 系统手册
9. 例 4：BGA 的模块创建
虽然 XP 机器可以使用 Vision Type130， 230 执行 BGA 元件(黑色主体)的影像处理，但此例说明 Vision
Type18 的使用方法。
1. 获取元件影像。
2. 单击[Template Editor]键，然后单击目标元件的正方形内的十字。
3. 单击[Ratio]对话框的箭头标记或者直接输入数值[Ratio]。数值增加后，影像会被放大
和重新绘制。按下[OK]键后，显示出所选比率的影像。
XP2S2105S
4. 右击鼠标显示出[Trimming]菜单, 然后在菜单中单击[Calipers]键显示出[Calipers]
画面。要改变[Calipers]画面的显示位置时，按鼠标右键于“***Calipers***”显示
区域，然后将画面拖至所需位置。
