第 2 部第 2 章定位点的编辑功能 Edition 1.0 2-2-3 XP-141E 系统手册显示： XP1S2146CM 按钮： +, - XP1S2147CM * : 卡尺宽度的初期状态是当前已测量的数值。

第 2 章定位点的编辑功能第 2 部

XP-141E 系统手册 2-2-2 Edition 1.0

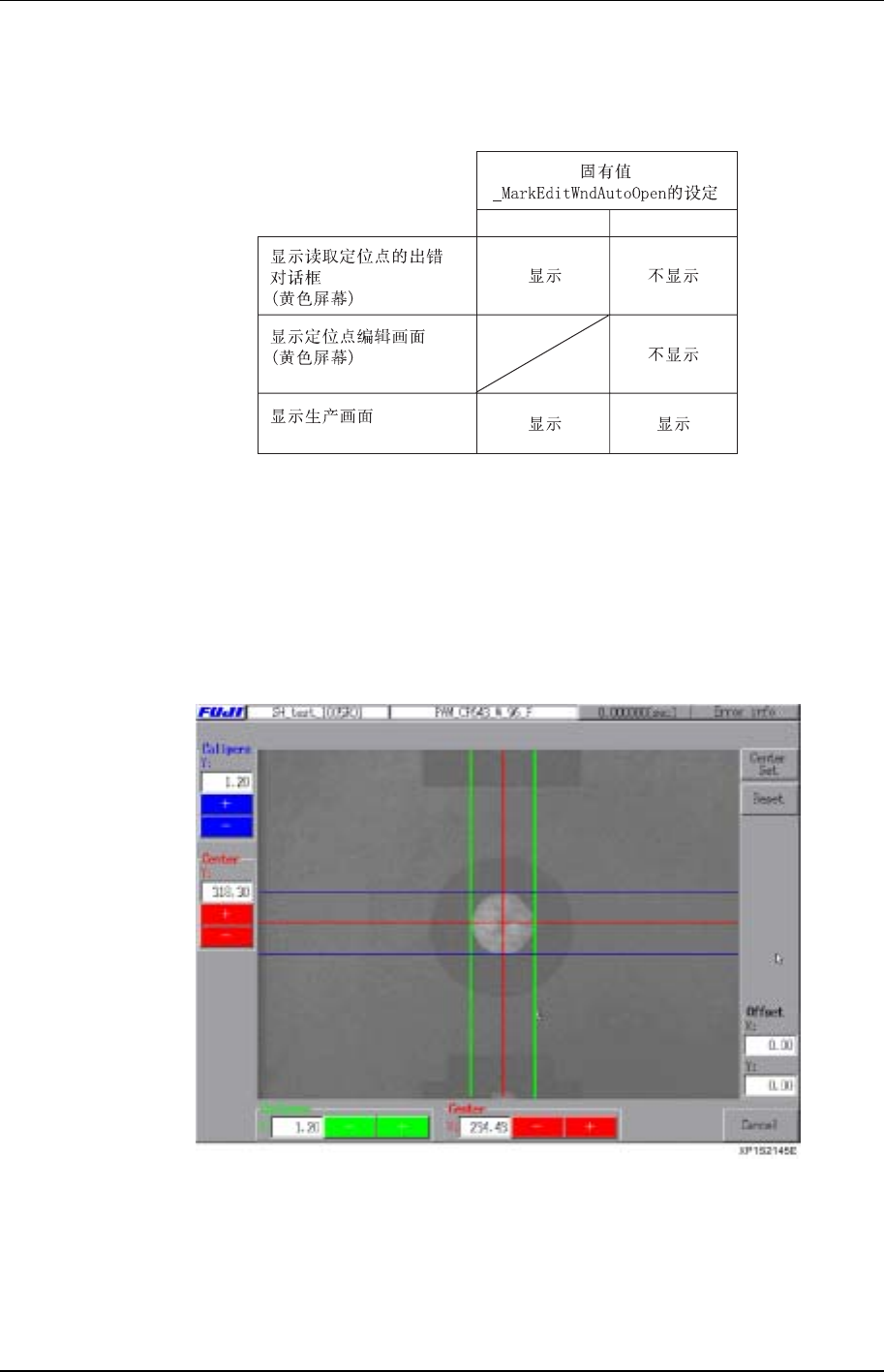

此外，仅在自动运行期间出现基准定位点错误，也能按下[Mark Editor]键。在下列情

况下，可选择[Mark Editor]。

0 1

XP1S2144CM

注意: 如果“固有值的设定：_定位点编辑画面自动打开”项设定为“0”，而在显示编辑定位点

的画面期间按下 Error info]键，屏幕上将不会显示错误信息的画面。

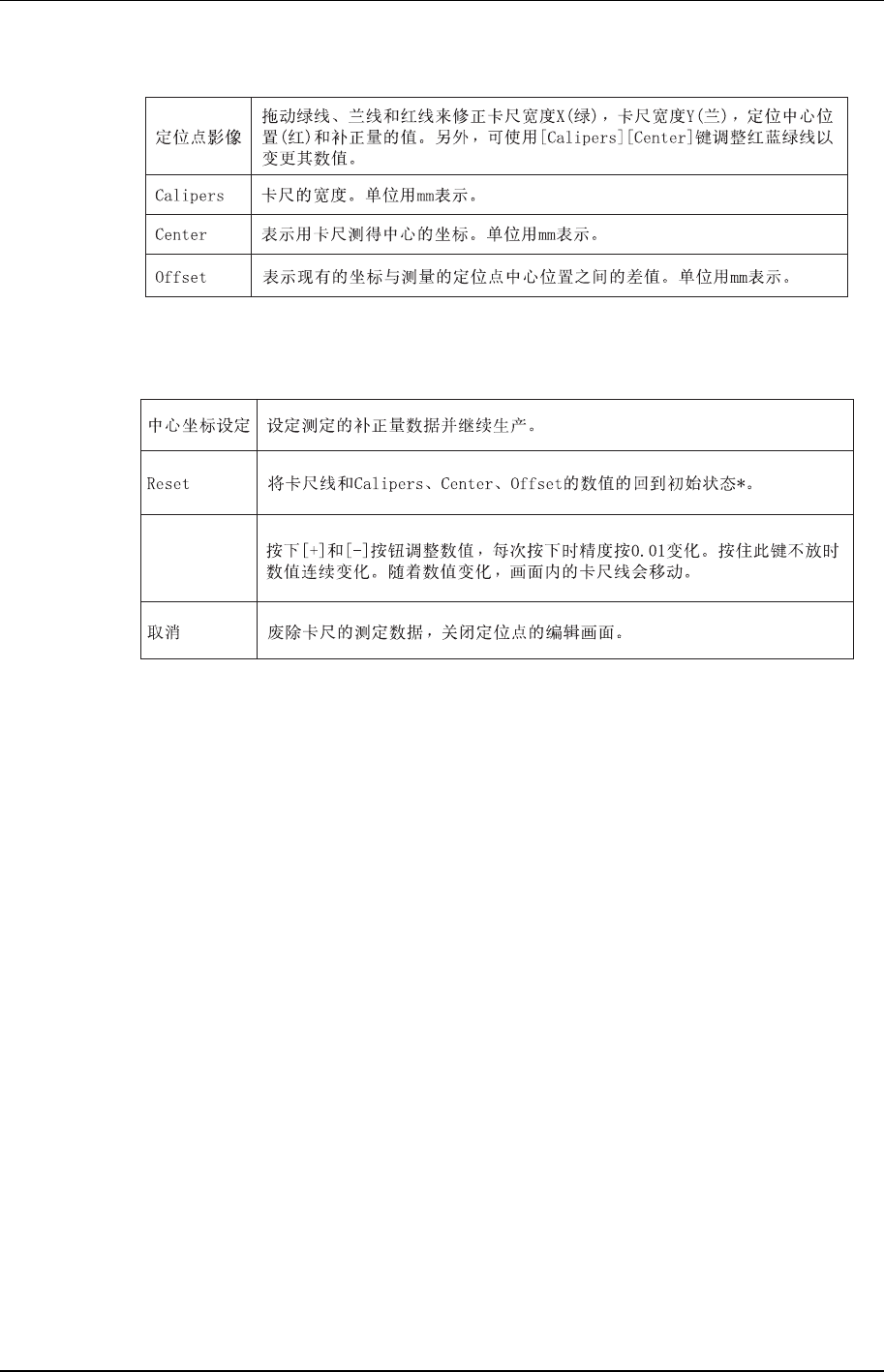

2.2.2 定位点的编辑画面

定位点的编辑画面的内容说明如下。

第 2 部第2 章定位点的编辑功能

Edition 1.0 2-2-3 XP-141E 系统手册

显示：

XP1S2146CM

按钮：

+, -

XP1S2147CM

* : 卡尺宽度的初期状态是当前已测量的数值。

第 2 章定位点的编辑功能第 2 部

XP-141E 系统手册 2-2-4 Edition 1.0

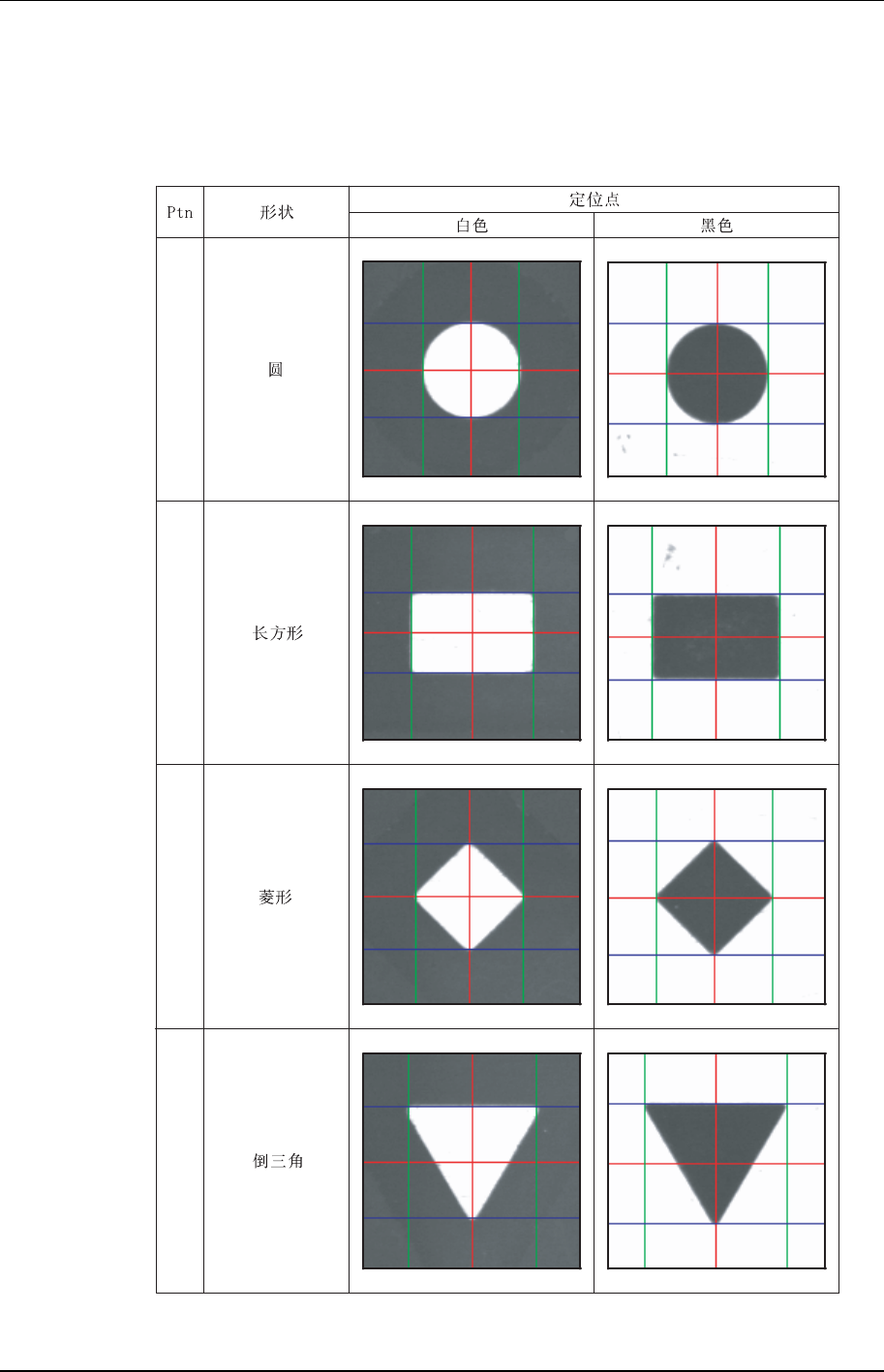

2.3 定位点位置的设定

使用鼠标拖动卡尺线，与定位点的外形相吻合设定中心。下面将说明各种定位点如何与

卡尺线相吻合。

XP1S2151S
