第 2 部 第 1 章 基本操作
Edition1.0 2-1-1 XP-141E 系统手册
1. 基本操作
本章将说明机器的基本操作顺序。请确认第 1 部分说明的机器各部分名称。此外，在此说明的大部分操作
都是从下面的[Main]画面开始的。
1.1 机器的启动和关机
1.1.1 机器的启动和[Main]画面的显示
尽管本章的所有说明基本都是从[Main]画面开始的，但是此画面并不是机器启动后自动显示
的画面。请按照下面的步骤启动机器，使其显示[Main]画面。
操作步骤
1. 启动与机器相连接的监控电脑。
2. 把机器上的电源总开关置于”ON”的位置。

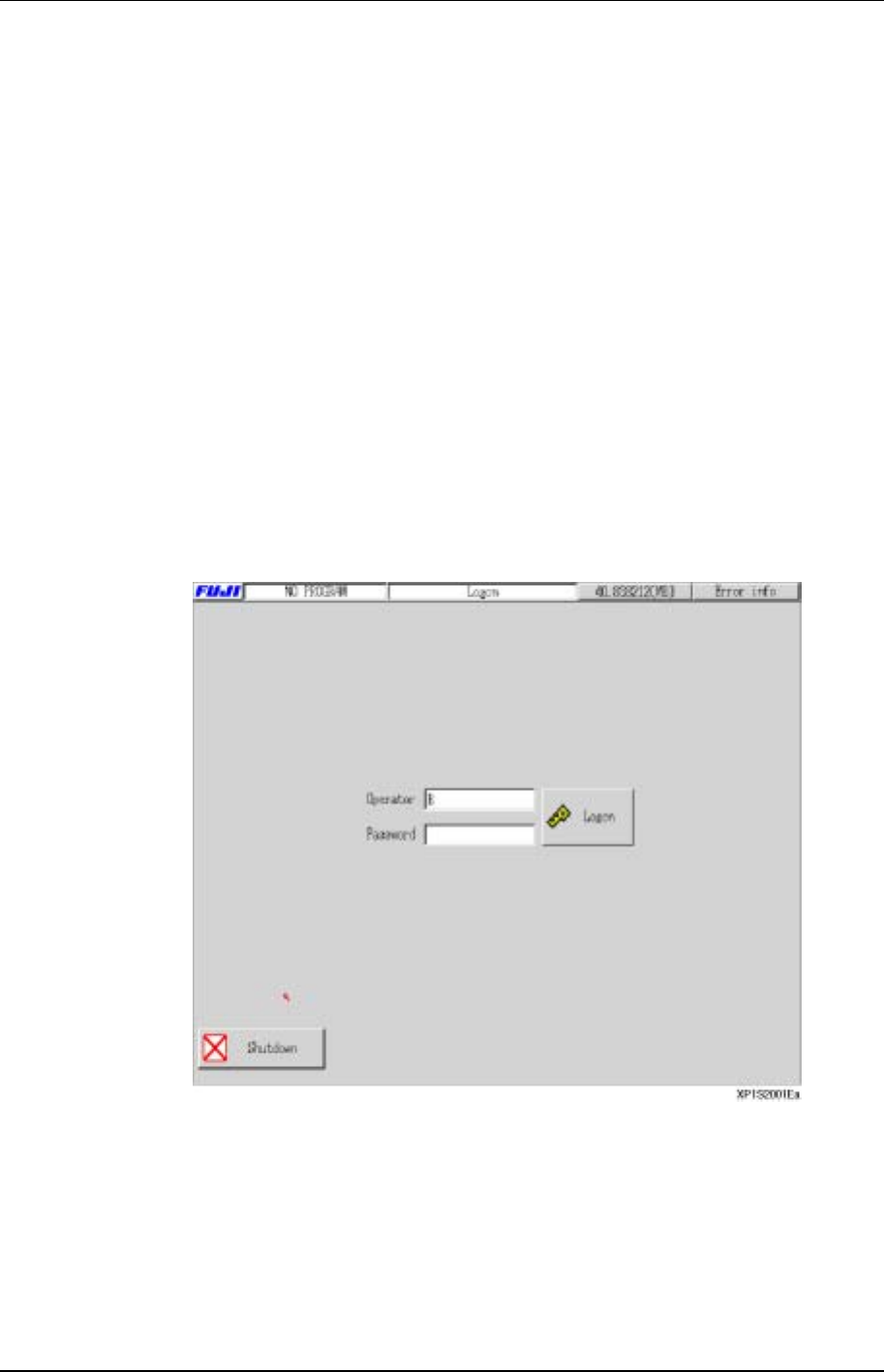

3. 按下[POWER ON]按钮，启动机器。机器开始启动，此时显示[Logon]画面。
4. 在画面中显示的键盘上输入[Operator]和[Password]，按下[Log on]键进行注册。
第 1 章 基本操作 第 2 部
XP-141E 系统手册 2-1-2 Edition1.0

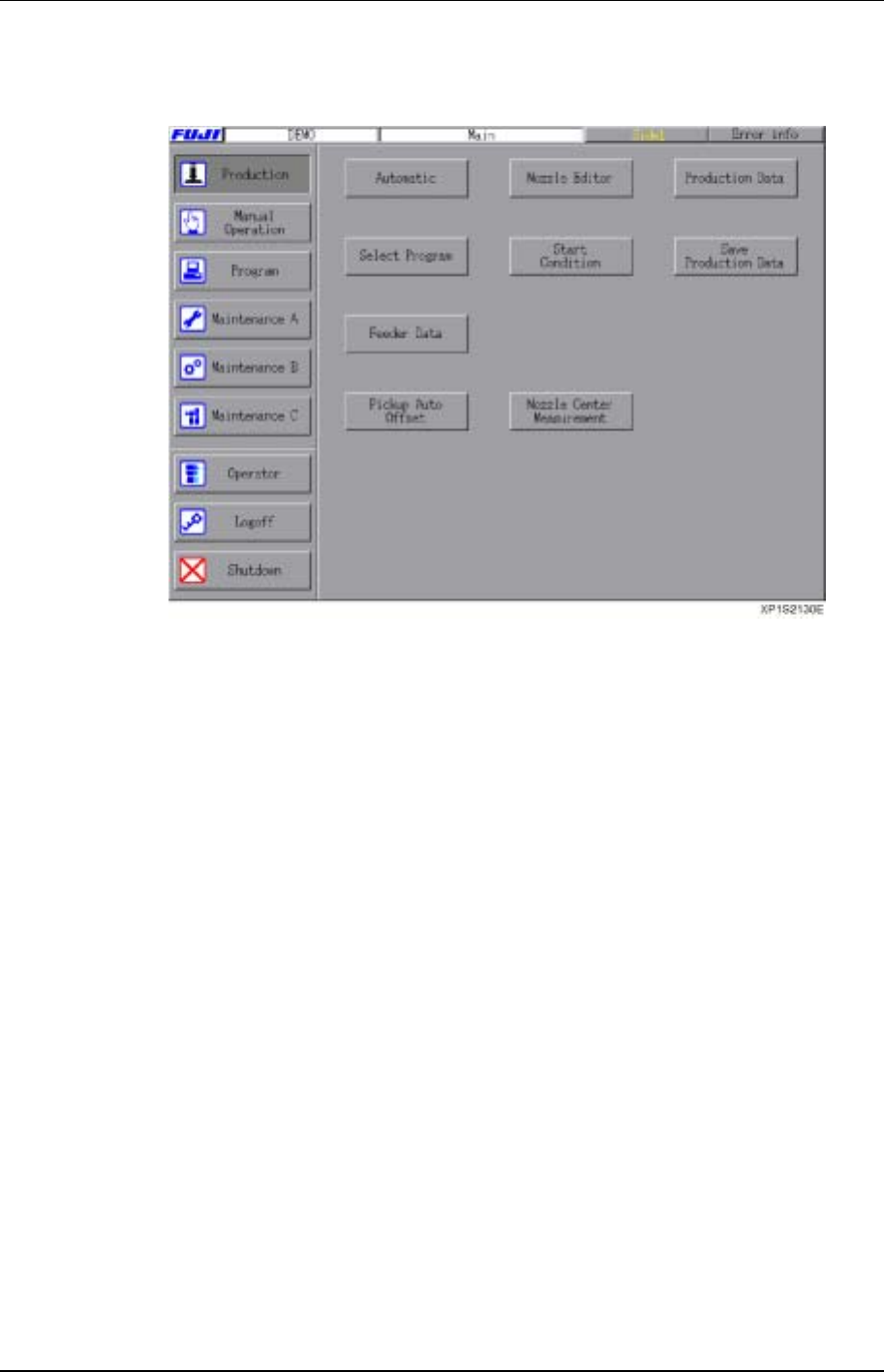

5. 显示出[Main]画面
1.1.2 关机
按照下面的步骤来结束生产以及关闭机器的电源。
操作步骤：
1. 按下[Main]画面的[Shutdown]键。显示出“Shutting down”的信息。
2. 按下[OK]键。机器进入关机步骤。
备注: 贴装头持有吸嘴、或料盘托架处于前进位置时，会显示出使其返回的确认信息。
3. 按下显示屏上的[POWER OFF]键以切断主电源。
如果是长期不使用机器，或者是进行伺服箱或控制箱内的调整的话，必须进行此操作。
1.1.3 机器的紧急停止
z 按下机器上的任何一个[EMERGENCY STOP]按钮。
按下[EMERGENCY STOP]按钮，切断伺服系统的 200V 电源，机器立即停止运转。
[EMERGENCY STOP]按钮是锁定式的，解除时请顺时针方向旋转。
z 要重新开始运转机器时，首先打开[EMERGENCY STOP]按钮，然后请依次按下
[READY ON]按钮和[START]按钮。
1.1.4 安全光电开关按钮的动作测试
z 为确保机器的安全性，每天至少一次、使机器的动作停止后按下此按钮，进行安全光电
开关的测试。在测试中，与安全门打开时相同的状态，切断机器伺服系统的 200V 供应
电源。
z 如果测试正常，则重新回复到安全门关闭状态，[READY ON]]按钮开始闪烁，此时按
下[READY ON]]按钮，机器会重新开始自动运转。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-3 XP-141E 系统手册
1.2 生产程序的选择
生产程序可以存放在单板 CPU 内存、机器的硬盘、软盘、或监控电脑上。为使生产程序可
以在生产中使用，其生产程序必须呈现用状态(存在单板 CPU 的内存中)。现在使用的程序
显示在画面上方的任务栏中。
1.2.1 从[Production]画面选择生产程序
操作步骤

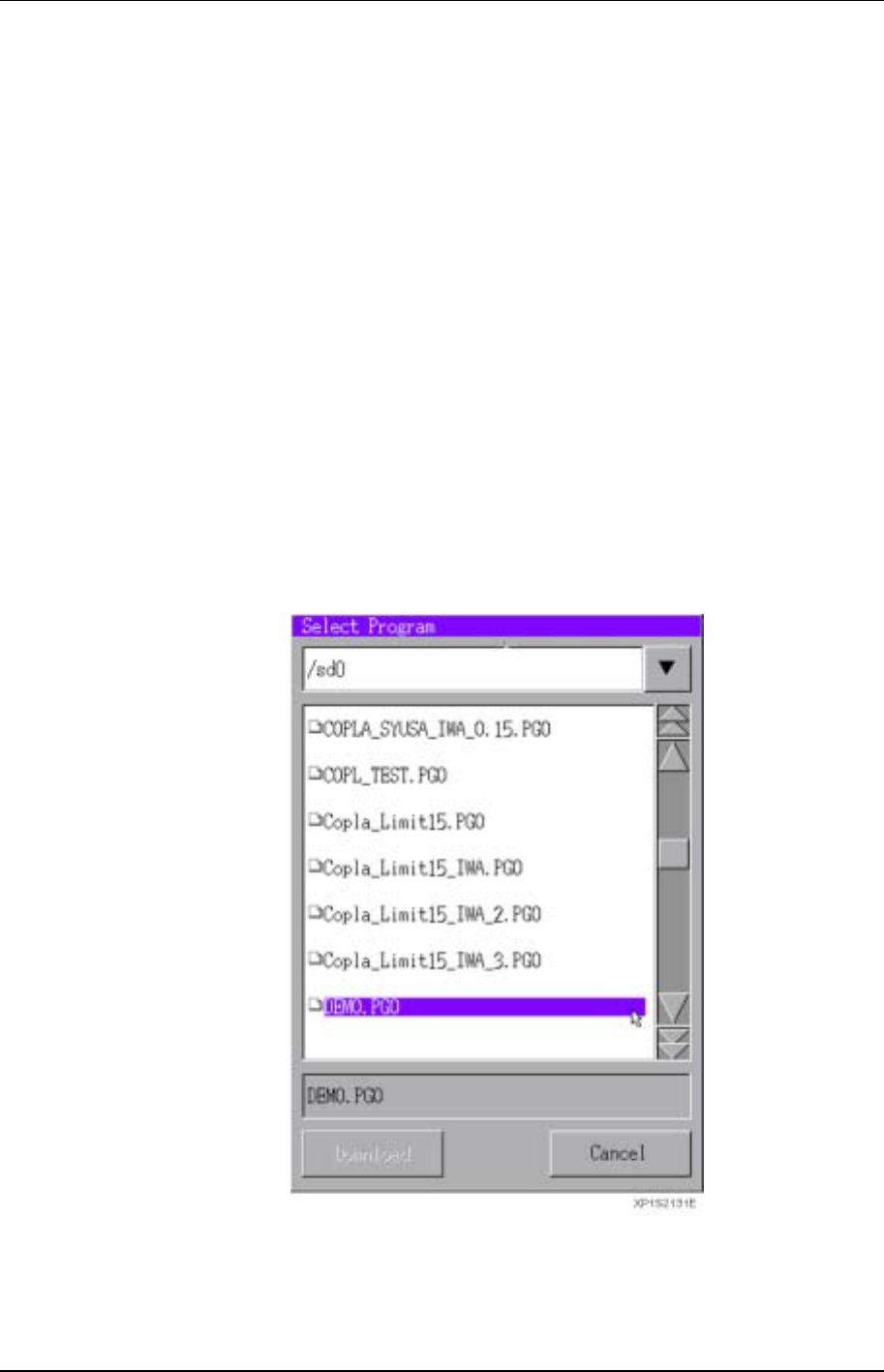

1. 打开[Main]画面，依次选择[Production]、[Program Select]，屏幕上将会出现一个被
存放在机器的硬盘或是软盘上的程序列表对话框。
备注: 可从软盘上读取的文件是，FCP6(M)、CP642(M)、CP643(M) 或仅仅是在 XP-141 型的机器
上创建的 CCIMF 格式的文件。另外，因为只有 2 台 XP-141 型的 MFU (100 个料站/8 毫米宽
传送料带)，超出此容量的供料器安装数据则不能使用。
2. 选择生产中使用的程序。按下[Download]键，安装程序。在画面上方的任务栏上会显
示装载完毕的程序名，表示该程序被激活。
