第 6 章文档操作第 3 部 XP-141E 系统手册 3-6-4 Edition 1.0 〈复制机器中的文件至软盘时〉 5. 从右中央的文件一览表中选择要复制的文件 ( 可以选择几个 ) 6. 按 [ ← ] 键，复制已选择的文件至软盘内。确认完成复制后，取出软盘并按 [CLOS E] 键。〈复制一个软盘文档至机器中〉 7. 从左中央的文件一览表选择要复制的文件。 ( 可以选择几个 ) 8. 按 [ → ] 键，复制…

第 3 部第 6 章文件操作

Edition 1.0 3-6-3 XP-141E 系统手册

向软驱复制文件或由软驱向机器内复制文件

操作步骤

1. 把要复制的软盘插入软盘驱动器。

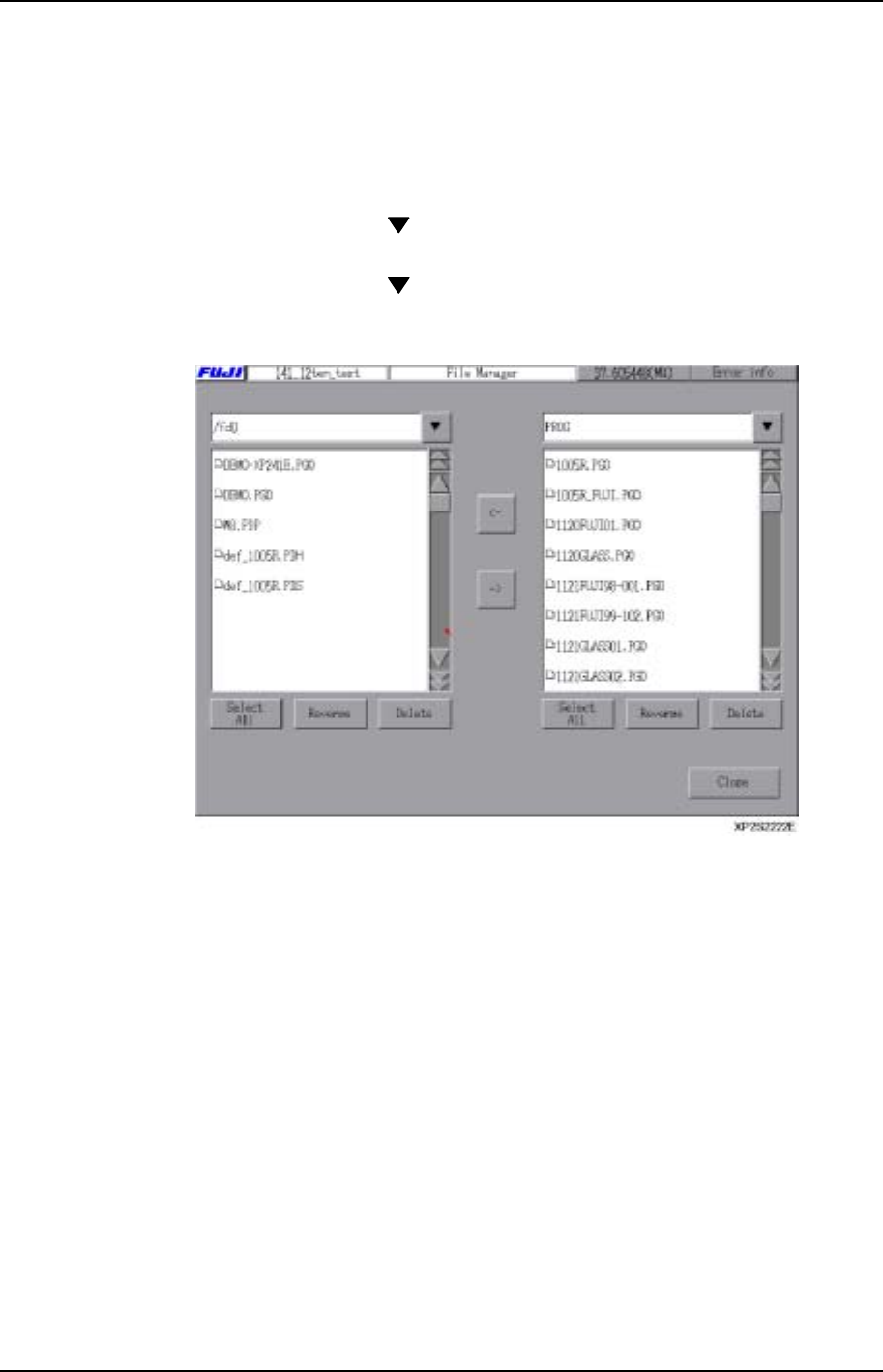

2. 按下[Program]、[File]键，显示[File Manager]画面。

3. 按下在文件操作画面左侧[ ]，然后选择[/fd0]，会在左侧文本框内显示“/fd0”，储

存在软盘中的文件名会在左面中央的空栏内显示。

4. 按下在文件操作画面右侧[ ]，然后从显示目录中选择复制文件类型。文件类型会在

画面右上的空栏内显示，右面中央的空栏内显示出文件名。

第 6 章文档操作第 3 部

XP-141E 系统手册 3-6-4 Edition 1.0

〈复制机器中的文件至软盘时〉

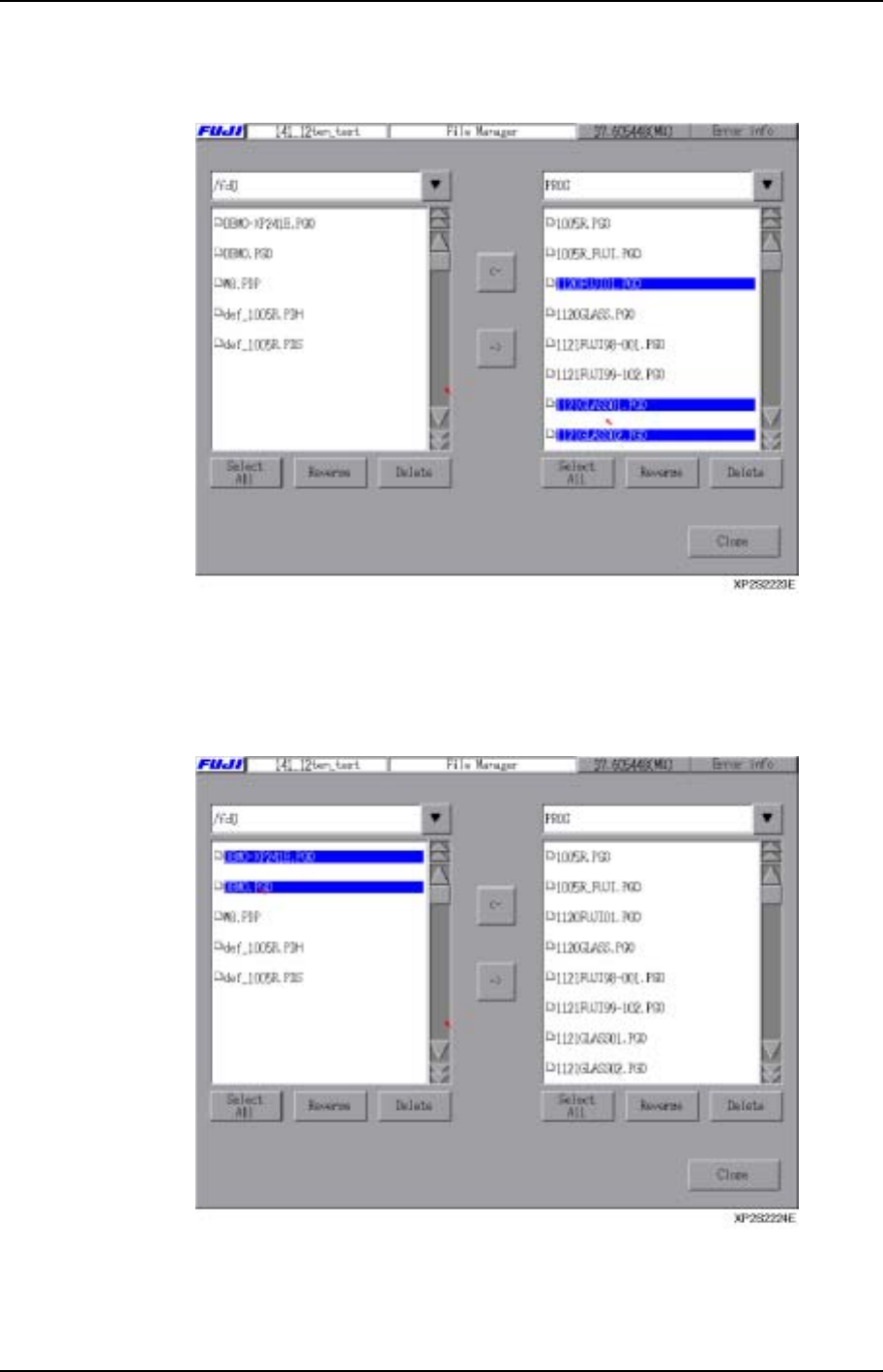

5. 从右中央的文件一览表中选择要复制的文件(可以选择几个)

6. 按[←]键，复制已选择的文件至软盘内。确认完成复制后，取出软盘并按[CLOSE]键。

〈复制一个软盘文档至机器中〉

7. 从左中央的文件一览表选择要复制的文件。(可以选择几个)

8. 按[→]键，复制文件至机器中。确认完成复制后，取出软盘并按[CLOSE]键。

第 4 部

影像处理

这一部分对在 XP-系列的机器上的影像处理模式

的创建进行说明。

1. 概要--------------------------------------------- 4-1-1

2. 模板创建步骤 --------------------------------- 4-2-1

3. 从现有元件数据中创建模板 --------------- 4-3-1

4. 从新元件数据中创建模板 ------------------ 4-4-1

5. 重新编辑模板 --------------------------------- 4-5-1

6. 例 1：圆形元件的模板创建---------------- 4-6-1

7. 例 2：HEMT 的模板创建------------------ 4-7-1

8. 例 3：PLCC 的模板创建------------------- 4-8-1

9. 例 4：BGA 的模块创建 -------------------- 4-9-1
