第 6 章 文档操作 第 3 部 XP-141E 系统手册 3-3-18 Edition 1.0 项目检查是搜索并显示指定的数据名称 。 按下黑色下拉键显示分类目录， 也可以直接从 键盘输入 Part Number 名称 来搜索。 按 [Scroll Down] 按键以从上至下的方向进行搜索。 项目说明 Part Number 指定元件号码 ( 文字串 : 最大 30 字符 ) 注意 ： 以下字符不能用于文件名： ( ： ¥ / ; *…
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-17 XP-141E 系统手册

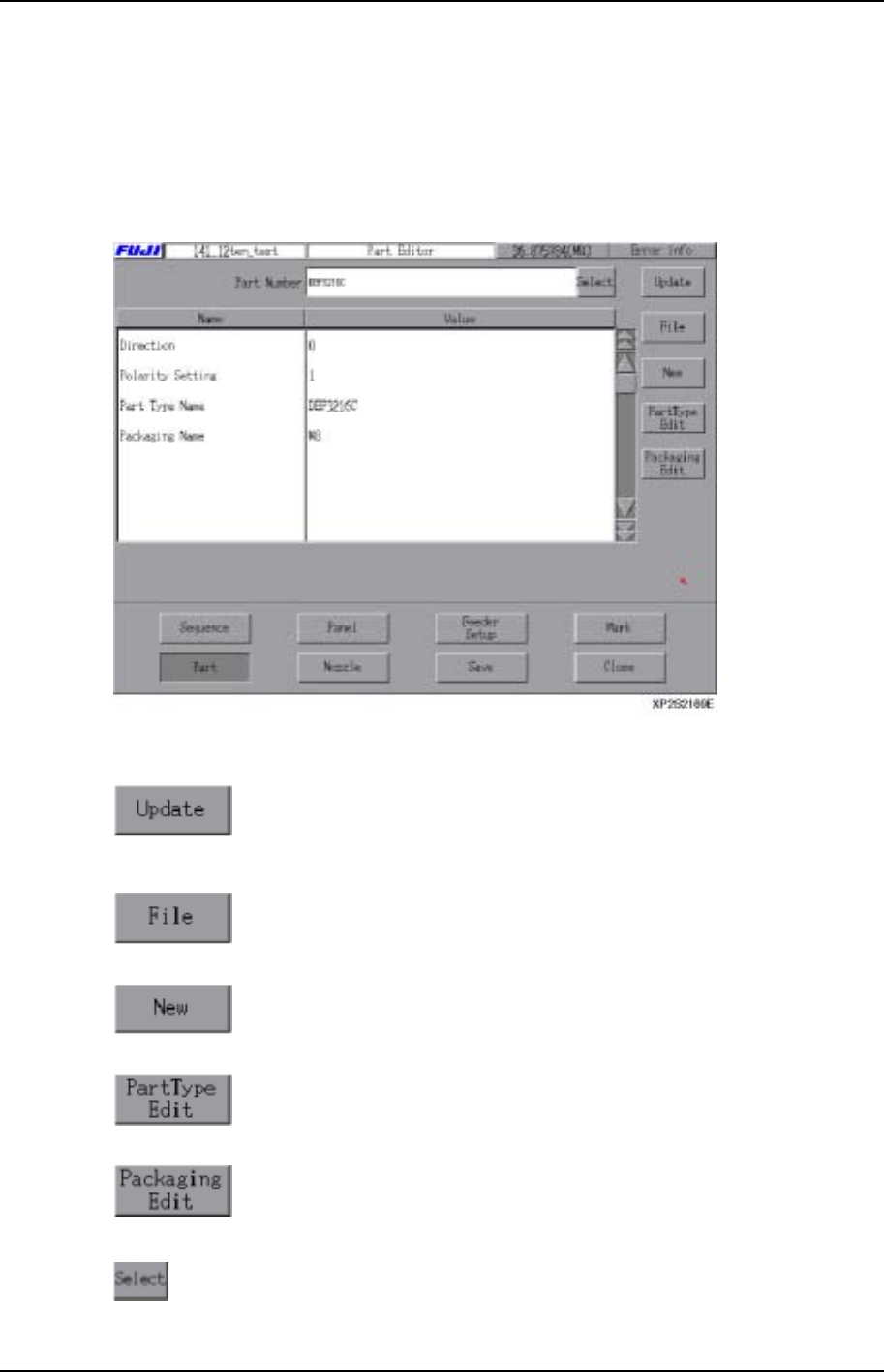

3.6 元件编辑
元件编辑器用于设定元件、供应方法的信息。元件信息分为 3 种信息(Part Number，
Part Type Name，Packaging Name)。关于元件信息可以以元件为单位保存在文件中。
另外，当要编辑从 MCS/2 等处提供的 CCIMF(生产程序)的 Part Name 时，虽可以在
本系统内保存更新的结果(包括当前编辑的 CCIMF)，但与提供处的数据不具有互换性。
操作按键说明
把编辑的 Part Number 保存到 Part Number(PDH)文件夹中。
注意： 把 Part Number 信息保存到当前编辑的生产程序中时，请按下
[Update]键保存文件后，在编辑画面按下[Save]键保存。
读入保存的 Part Number 文件。
重新新建 Part Number
编辑 Part Type 数据时使用。
编辑 Packging 数据时使用。
可以选择、读取在安装供料器时贴装设定的 Part Number。
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-18 Edition 1.0
项目检查是搜索并显示指定的数据名称。按下黑色下拉键显示分类目录，也可以直接从
键盘输入
Part Number 名称来搜索。按[Scroll Down]按键以从上至下的方向进行搜索。
项目说明
Part Number
指定元件号码(文字串:最大 30 字符)
注意： 以下字符不能用于文件名：(：¥ / ; * ? ” < > /)，另外，在文件名的开头也不能用字符(~.)。
Direction
为定义实际使用的元件方向的设定。新建元件数据后，要改变元件的供应方向时，选择
从最初的供应方向反时针旋转多少度。(新数据创建时保持默认值“0(0°)”而无需改变。)
从 Direction0 方向旋转+90 度设定为 1。
从 Direction0 方向旋转+180 度设定为 2。
从 Direction0 方向旋转+270 度设定为 3。
Polarity Setting
从下拉菜单中设定生产程序是否是一个标准化程序(支持标准化功能)。“Standardized
program”是即使元件供应方向改变，标准程序也无须更改的程序；而“Conventional
program”则要随之改变。
0:Not Use： Conventional program(常规程序)执行方式： 0(当前不支持)
1:Yes： Standardized program(标准化程序)执行方式： 1(有极性)
2:No： Standardized program(标准化程序)执行方式： 2(无极性) (当前不
支持)
Part Type Name
从注册的数据中选择使用的 Part Type 数据。
Packaging Name
从注册的数据中选择使用的 Packaging 数据。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-19 XP-141E 系统手册

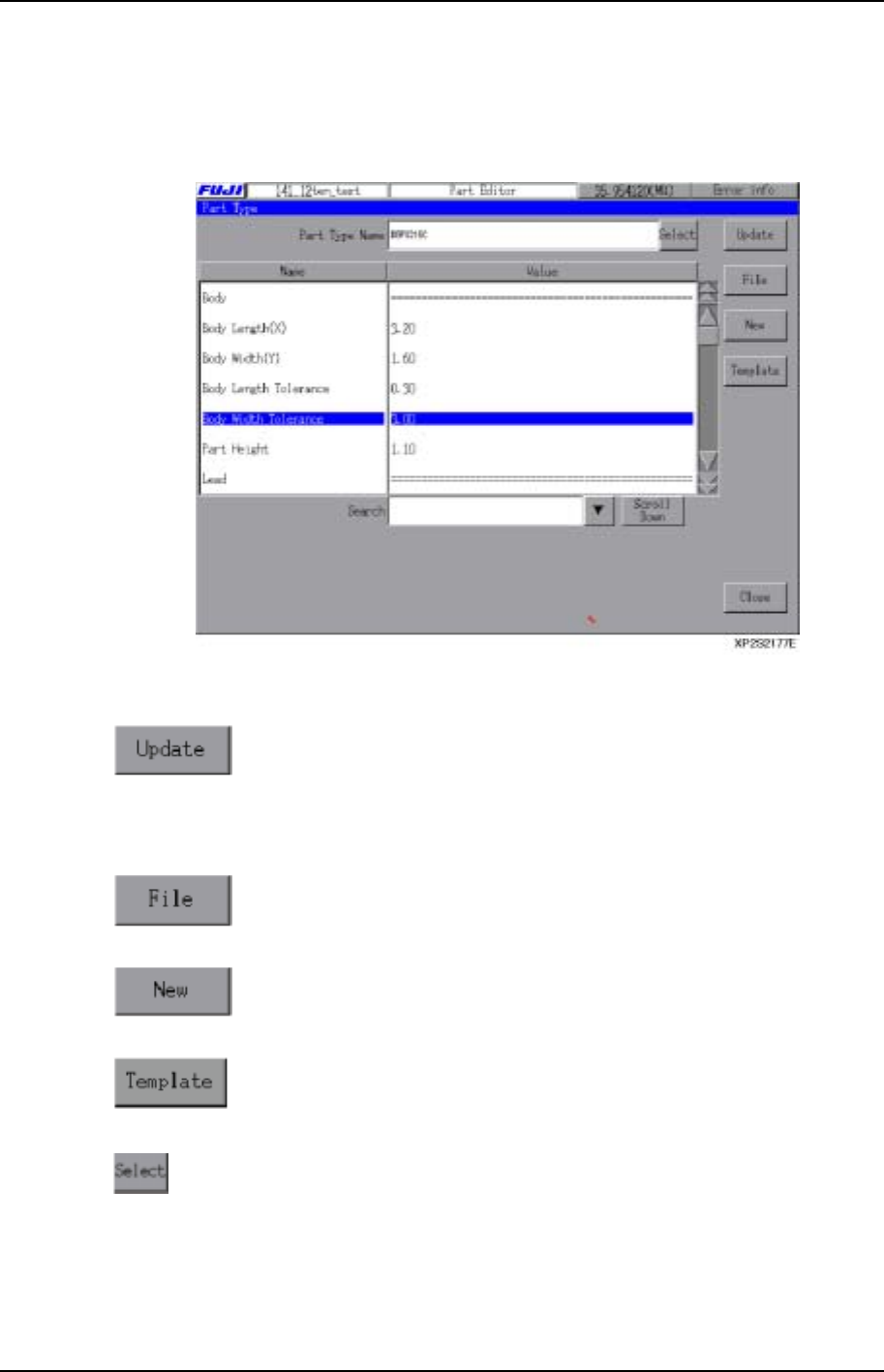

■Part Type 编辑
Part Type 编辑器用于设定元件信息。
操作按键说明
把编辑的 Part Type Name 保存到 Part Type Name (PDH)文件夹
中。
注意：把 Part Type Name 信息保存到当前编辑的生产程序中时，请按
下
[Update]键保存文件后，在编辑画面按下[Save]键保存。
读入保存的 Part Type Name 文件。
重新编辑 Part Type Name。
使用模板编辑器创建模板，使用方法请参考后面的影像处理。
可以选择、读取在安装供料器时贴装设定的 Part Type Name。
