第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-24 Edition 1.0
P Pattern
引脚较暗背景较亮时请输入 13、除此之外输入 14。
Vision Type 为 230 或 231 时、请输入 2(元件主体较暗焊球较亮时)。但是，Vision
Type231 没有正式支持。
元件主体较亮焊球较暗时，请输入 1。上述以外的 Vision Type 中，不参考 P Pattern。
Result
输入 BGA 元件(仅在 Vision Type 为 230、231 时有效)的焊球网格行列时设定为 128。
在 XP 上仅用于判断是否为行列输入。
(0～255)
Process
Maximum Nozzle Diameter
吸取对象元件时使用，输入元件的最大直径。
(0.0mm～99.9mm)
Minimum Nozzle Diameter
吸取对象元件时使用，输入元件的最小直径。
(0.0mm～99.9mm)
Nozzle Name
与标准直径不同，对不能用直径表示的吸嘴输入名称。(最大 15 字符)
Pick-up Auto Offset
设置是否使用吸取点自动修正功能。
YES： 使用吸取点自动修正功能 :0
NO： 不使用吸取点自动修正功能 :1

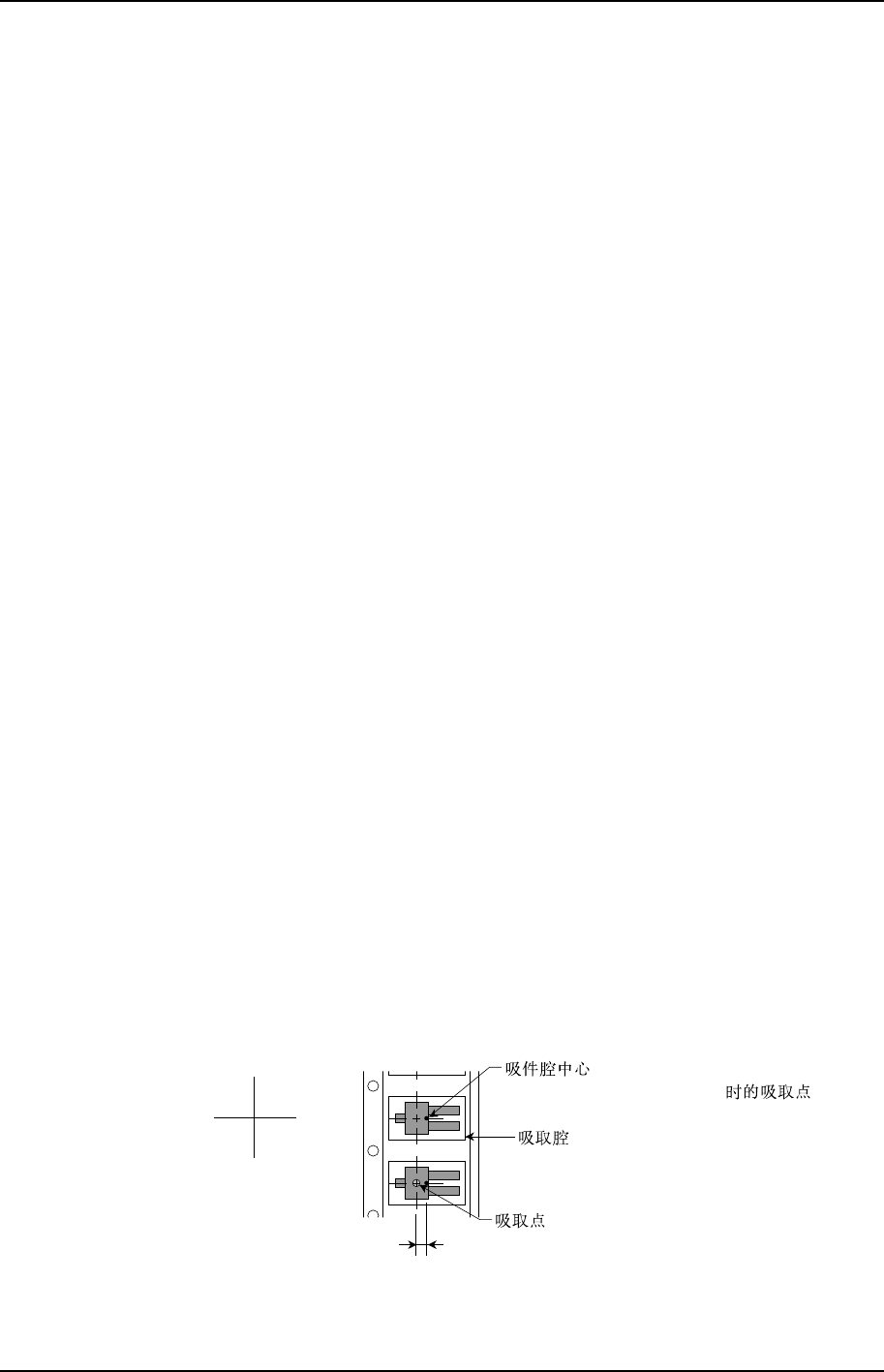

Pick-up Point Offset X
不想从指定料站的 X 方向的中心处吸取供料器供应的元件时用此设定。Direction 为 0
时，要向对面修正 5mm 时请输入“5”。(-12.7mm-12.7mm)
(Pick-up Point Offset X=0 )
Pick-up Point Offset X
X (+) X (-)
MCSX335CM
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-25 XP-141E 系统手册
Pick-up Point Offset Y
不想从指定料站的 X 方向的中心处吸取供料器供应的元件时用此设定。Direction 为 0
时，要向进深修正 5mm 时请输入“5”。(-12.7mm-12.7mm)

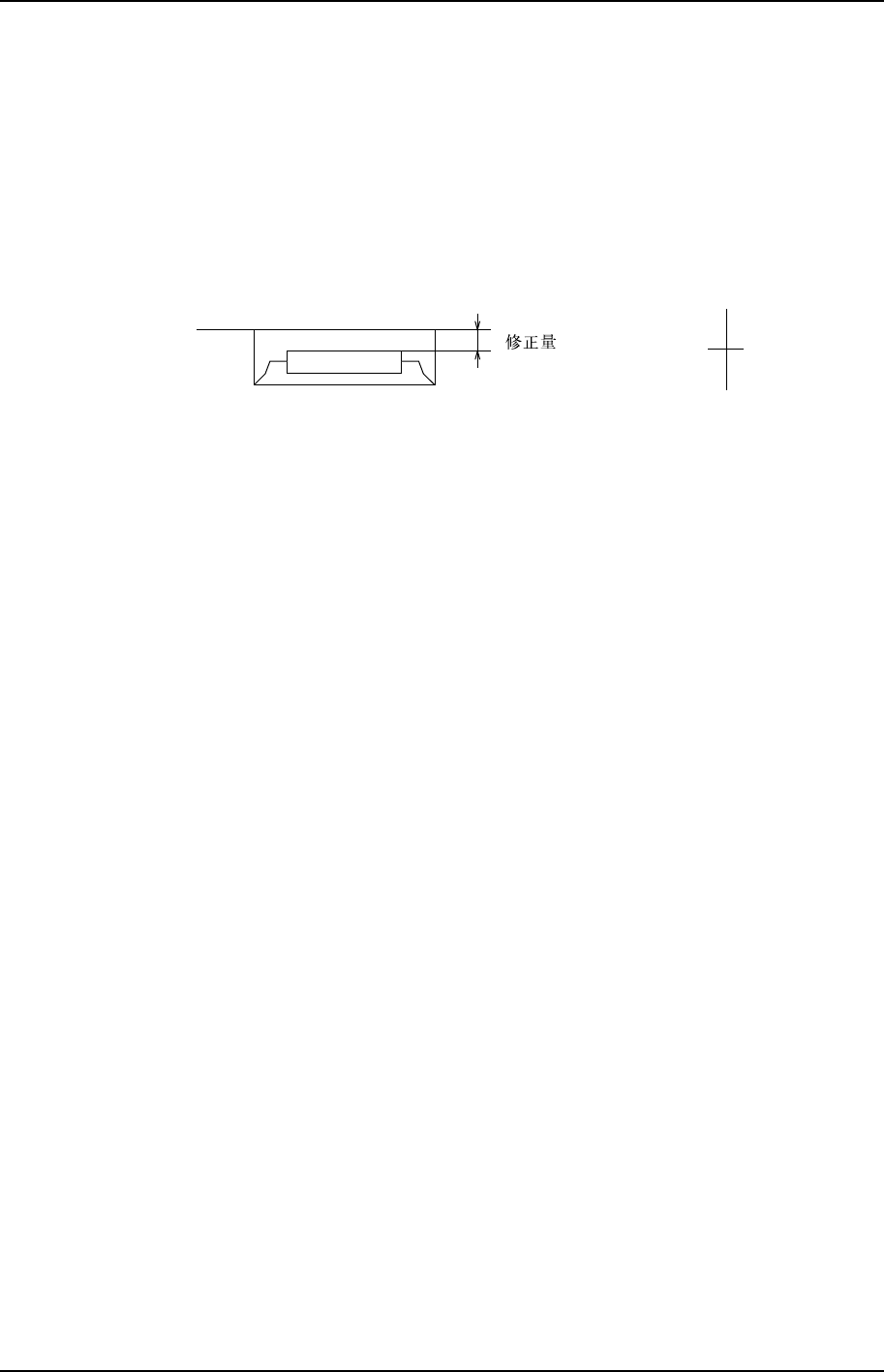

Pick-up Point Offset Z
不想从指定料站的通常高度吸取供料器供应的元件时用此设定。要向下修正 1mm 时请输
入“-1”。(-12.7mm-12.7mm)
MCSX336CM
Z (+)
Z (-)
Part Transport Speed
对于较重元件，根据从吸取到贴装之间的传送速度有可能使吸嘴产生偏移。为防止因传
送速度过快引起偏移。在此设定的速度适用于机器在持有元件期间的全部的伺服轴的速
度。将输入“0”时作为 100%，在吸取元件期间，此值和 Soft Pick Speed、Slow Place
Speed、Soft Place Speed 中的最慢的速度为有效(0%～100%)。
Placing Offset X
以 Direction 为 0 并且贴装角度为 0°作为基准设定 X 方向的贴装修正量。(-100.00mm
～100.00mm)
Placing Offset Y
以 Direction 为 0 并且贴装角度为 0°作为基准设定 Y 方向的贴装修正量。(-100.00mm
～100.00mm)
Placing Offset Z
以 Direction 为 0 并且贴装角度为 0°作为基准设定 Z 方向的贴装修正量。(-100.00mm
～100.00mm)
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-26 Edition 1.0
自动供料器触发器(当前不支持标准机型)
不对应供料平台转换模式(AA)而为标准机型时，当程序中的供料器安装中有次料站时，
下面是吸取元件时切换供料器位置的条件。
0： Error： 料尽、吸取错误、影像处理错误等的元件相关错误发生时，
切换为次料站。
1： No Part： 只有在料尽时才切换为次料站。
2： Miss： 料尽时或吸取错误时切换为次料站。
在移动到下一个供料器位置时如下进行。
<补件模式 ERROR STOP 时>
根据错误发生按下显示的[Part out]键时，或料尽错误发生时，在按下其画面中的
[Close]键时，成料尽状态，移动到下一个位置进行吸取。
<补件模式为自动补件时>
即使指定的补件次数结束也不能消除错误时，无条件地移动到下一个位置进行吸取元件。
Recovery Times
机器的补件模式设定为自动补件时，以在此设定的补件次数进行补充。(0～255)
注意：在机器上设定的补件次数仅在元件数据中没有设定补件次数时有效。
Vision
Vision Type
将元件形状作为 Vision Type 从以下进行选择。显示出数据的设定条件，但不意味着影
像处理能力，保证范围。
注意：在 Vision Type18 以外、即使将对象元件的影像由自动生成的模板进行处理、也不可能完
全不发生错误，发生错误时，在选择 Vision Type18 后，请参考 MSA 影像处理说明书
或本手册第 4 部“影像处理”，生成模板文件，确认影像处理是否正常后，再进行元件的
贴装。
10： Square chip(对象尺寸∶0603～4532)
18： XP 的其他设定(XP-141E 机器除 10、20 以外均为此值。)
20： SOT(Small outline transistor)(引脚根数最大为 5 根/要素、2 要素是上下
或者左右对称存在的，1 个要素不属于此范畴。)
