第 4 部第 6 章 例 1 ：圆形元件模板的创建 Edition 1.0 4-6-1 XP-141E 系统手册 6. 例 1 ：圆形元件的模板创建 1. 获取元件影像。 2. 单击 [T emplate Ed itor] 键，然后单击目标元 件的正方形内的十字。 XP2S2074S 3. 单击 [R atio] 对话框的箭头标记或者直接输入数值 决定 [Ratio] 。数值增加后 ，影像会 被放大和重新绘制。按下 [OK] 键后， 显…
第 5 章 重新编辑模板 第 4 部
XP-141E 系统手册 4-5-2 Edition 1.0
笔记:
第 4 部第6 章 例 1：圆形元件模板的创建
Edition 1.0 4-6-1 XP-141E 系统手册
6. 例 1：圆形元件的模板创建
1. 获取元件影像。
2. 单击[Template Editor]键，然后单击目标元件的正方形内的十字。
XP2S2074S
3. 单击[Ratio]对话框的箭头标记或者直接输入数值决定[Ratio]。数值增加后，影像会
被放大和重新绘制。按下[OK]键后，显示出所选比率的画像。
XP2S2075S
第 6 章 例 1：圆形元件模板的创建 第 4 部
XP-141E 系统手册 4-6-2 Edition 1.0

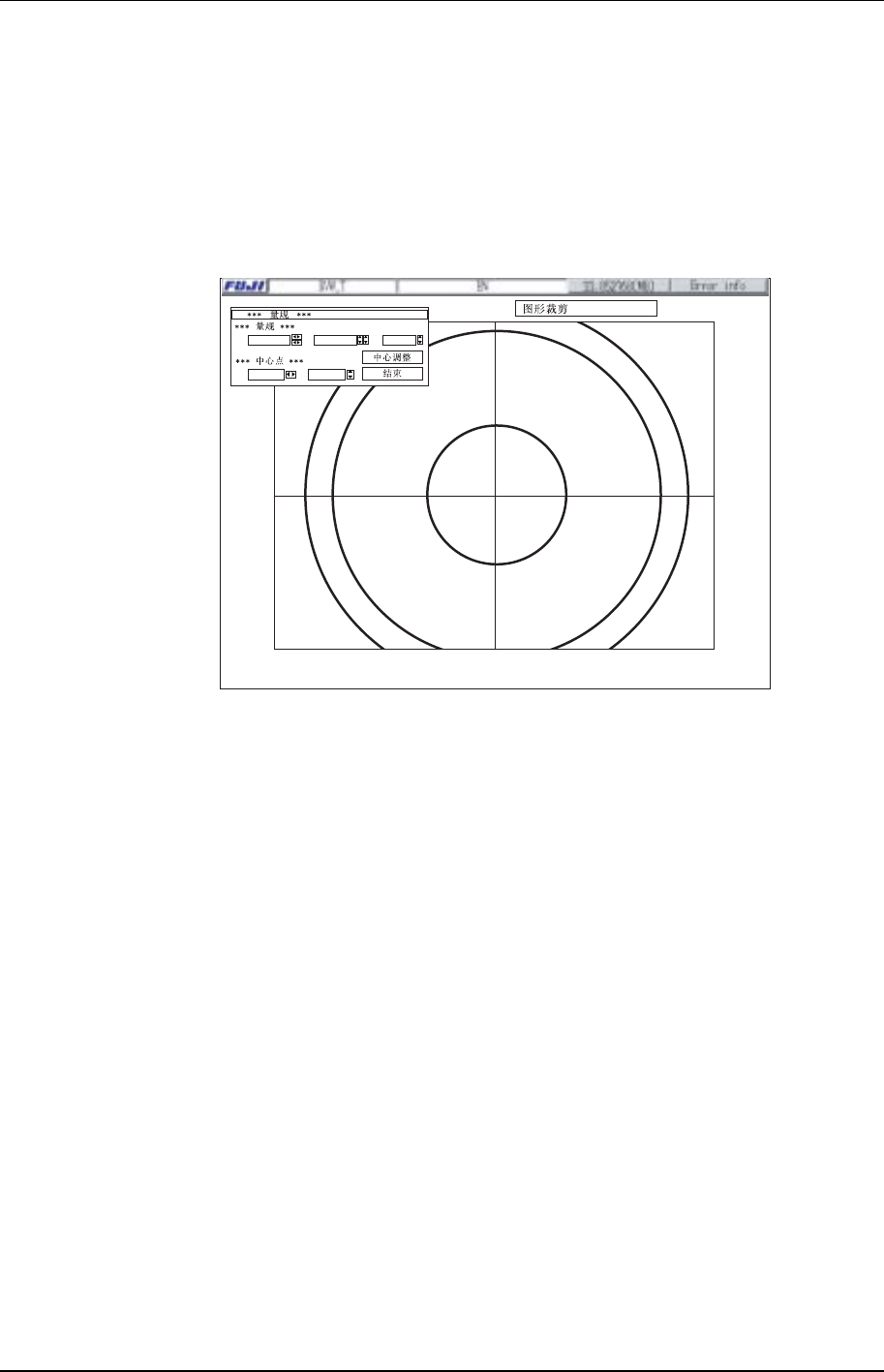

4. 右击鼠标显示出[Trimming]菜单，然后在菜单中单击[Calipers]显示出[Calipers]画
面。要改变[Calipers]画面的显示位置时，按鼠标右键于“*** Calipers ***”显示区
域，然后将画面拖至所需位置。
5. 通过使用鼠标拖放红线或者输入数值，使红线的相交点移至元件中心。同样的拖放绿
线和蓝线，使它们分别与元件的外形对齐。
XP2S2076S
X: 5.33 Y: 5.32
X: -0.28 Y: -0.36
A: 0.0
最后，当绿线和蓝线与元件的外形对齐后，单击[Center Adj.]键，然后单击[END]
键。
6. 右击鼠标显示出[Trimming]菜单，然后单击[Return]键。
